還是從一個例子裡看看EMF的使用方法和作用吧。假設我們的應用是一個網上商店，在系 統裡有這些對象：商店Shop、類別Category、商品Product，其中類別可以包含子類別。現在 我們用EMF從頭到尾生成一個可以管理類別和商品的應用程序。如果你的Eclipse裡還沒有安 裝 EMF，在eclipse.org/emf下載適合你Eclipse版本的EMF SDK，建議你下載全部包含的那種 。安裝後，在新建對話框裡會增加EMF的類別，如圖1所示：
圖1 新建向導裡的EMF類別
其中“EMF Model”是從已有的模型文件創建genmodel模型，這個模型是專門用來生成代 碼的；如果你手裡已經有一個模型（比如一個.mdl文件或是一個.xsd文件等等），可以選擇 新建“EMF Project”，這樣在向導的後面部分裡會要求提供已有的模型文件；因為我們打算 自己從頭開始建立這樣的模型，所以選擇“Empty EMF Project”，和建立普通插件一樣，要 提供一個插件名稱，我們為這個商店項目起名為com.my.shop，然後按Finish即完成向導。目 前這個新建立的項目裡還沒有包含任何代碼，只是在META-INF/MANIFEST.MF文件裡定義了對 EMF相關插件的依賴。
下面開始定義ecore模型，我比較喜歡圖形化的方式，因為看起來很直觀，所以我使用 Omondo公司的EclipseUML插件來畫類圖，這個插件的免費版本在 它們網站下載，注意下載適 合你的Eclipse的版本。當然rose也不錯而且更加穩定，但它不是免費的，而且只能在 Windows裡使用。和Rose不同，EclipseUML對EMF有特別的支持，安裝這個插件後，我就們可 以在項目裡新建一個“EMF Class Diagram”，這樣會同時創建一個.ecd文件和一個.ecore文 件，EclipseUML編輯的類圖信息會保存在這兩個文件裡，前者主要是圖形方面的內容，而後 者是真正的模型信息，注意這兩個文件中的任何一個都不要搞丟了，最好能經常備份一下。
在EclipseUML裡編輯類圖很簡單，需要注意的是，兩個對象之間如果有關聯，要仔細考慮 關聯是否為“包含”關系（一般在UML中以黑色菱形表示），如果一個類沒有包含在任何其它 類裡，則這個類的實例不會被保存到文件。例如圖2中Category包含在Shop中，Product包含 在 Category中。這樣，所有的對象都直接或間接的被Shop對象包含。換句話說，如果以Shop 作為“根”，所有的對象都可以被保存到文件裡。

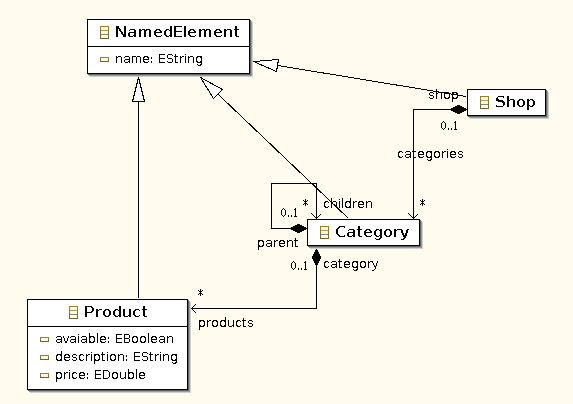

EMF對java基本類型和一些常用類做了包裝，例如int->EInt，java.lang.Integer- >EInteger以及java.util.List->EList等等，所以在定義類的屬性時要使用這些EMF的 類型，當然也有辦法使用自定義類型（以後會用到）。我們例子裡的模型相當簡單，一共只 有三種業務對象（為了更加直觀，我們增加了一個NamedElement接口），現在網上商店類圖 的第一個版本如圖2所示。
圖2 網上商店類圖（版本1.0）
接下來就要生成代碼了。EMF使用JET利用模板生成代碼（前面曾介紹過JET），所以要把 ecore模型轉換為可以被JET利用的genmodel模型，具體的操作是按 ctrl+n新建一個EMF Model，在這個向導的第一步指定名稱shop.genmodel，第二步選擇從ecore模型導入，第三步 選擇ecore模型文件（shop.ecore），這樣就建立了缺省的genmodel模型，在這個模型的基礎 上還可以做一些定制工作，例如每個屬性的描述信息等等。

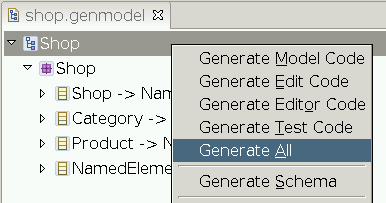

有了genmodel模型，離得到可用的java代碼就只有一步之遙了。打開shop.genmodel文件 ，在根節點上點開右鍵菜單（見圖3），如果只想生成模型代碼選擇“Generate Model Code ”，如果需要.edit的代碼（EMF提供的一些ItemProvider和AdapterFactory，幫助實現編輯 器）和可用的編輯器，選擇“Generate All”最方便，這也是例子裡選擇的方式。EMF的代碼 生成器為模型、.edit、編輯器和測試代碼各生成一個插件項目 （com.my.shop/shop.edit/shop.editor/shop.tests），前三個是後者依賴前者的關系。這 裡插上一句，即使沒有用EMF的項目，也建議把模型和界面使用不同的插件項目分開，這樣做 有很多好處，主要是靈活性大大提高了。
圖3 從菜單裡選擇生成部分或全部代碼
現在可以運行起來看看效果了，注意我們甚至連一句代碼也沒有寫呢。EMF為我們生成了 一個新建向導（New Wizard），利用這個向導可以生成新的Shop實例，注意在第三步要選擇 以Shop類為根類型。編輯器的運行界面如圖4所示，它的外觀雖然有待改進，但功能已經足夠 我們對網上商店裡的類別和產品進行編輯了。在以後的帖子裡，我們要對網上商店的ecore模 型和編輯器的界面做一些修改。
圖4 缺省的編輯器界面
