GEF的設計沒有對模型部分做任何限制，也就是說，我們可以任意構造自己的模型，唯一 須要保證的就是模型具有某種消息機制，以便在發生變化時能夠通知GEF（通過EditPart）。 在以前的幾個例子裡，我們都是利用java.beans包中的PropertyChangeSupport和 PropertyChangeListener來實現消息機制的，這裡將介紹一下如何讓GEF利用EMF構造的模 型.
EMF使用自己定義的Ecore作為元模型，在這個元模型裡定義了EPackage、EClassifier、 EFeature等等概念，我們要定義的模型都是使用這些概念來定義的。同時因為ecore中的所有 概念都可以用本身的概念循環定義，所以ecore又是自己的元模型，也就是元元模型。關於 ecore的詳細概念，請參考EMF網站上的有關資料。
利用EMF為我們生成模型代碼可以有多種方式，例如通過XML Schema、帶有注釋的Java接 口、Rose的mdl文件以及.ecore文件等，EMF的代碼生成器需要一個擴展名為.genmodel的文件 提供信息，這個文件可以通過上面說的幾種方式生成，我推薦使用Omondo公司的EclipseUML 插件來構造.ecore文件，該插件的免費版本可以從這裡下載。（也許需要使用國外代理才能 訪問omondo網站）

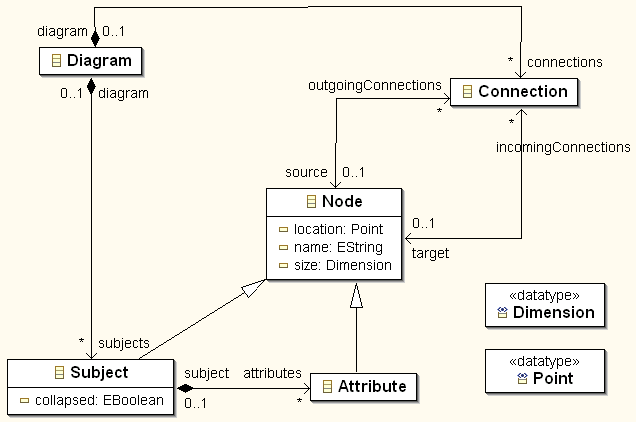

圖1 示例模型
為了節約篇幅和時間，我就不詳細描述構造EMF項目的步驟了，這裡主要把使用EMF與非 EMF模型的區別做一個說明。圖1是例子中使用的模型，其中Dimension和Point是兩個外部 java類型，由於EMF並不了解它們，所以定義為datatype類型。
使用兩個Plugins
為了讓模型與編輯器更好的分離，可以讓EMF模型單獨位於一個Plugin中（名為 SubjectModel），而讓編輯器Plugin （SubjectEditor）依賴於它。這樣做的另一個好處是 ，當修改模型後，如果你願意，可以很容易的刪除以前生成的代碼，然後全部重新生成。
EditPart中的修改
在以前我們的EditPart是實現java.beans.PropertyChangeListener接口的，當模型改用 EMF實現後， EditPart應改為實現org.eclipse.emf.common.notify.Adapter接口，因為EMF 的每個模型對象都是 Notifier，它維護了一個Adapter列表，可以把Adapter作為監聽器加入 到模型的這個列表中。
實現Adapter接口時須要實現getTarget()和setTarget()方法，target代表發出消息的那 個模型對象。我的實現方式是在EditPart裡維護一個Notifier類型的target變量，這兩個方 法分別返回和設置該變量即可。
還要實現isAdapterForType()方法，該方法返回一個布爾值，表示這個Adapter是否應響 應指定類型的消息，我的實現一律為"return type.equals(getModel().getClass());"。
另外，propertyChanged()方法的名稱應改為notifyChanged()方法，其實現的功能和以前 是一樣的，但代碼有所不同，下面是NodePart中的實現，看一下就應該明白了：
public void notifyChanged(Notification notification) {
int featureId = notification.getFeatureID(ModelPackage.class);
switch (featureId) {
case ModelPackage.NODE__LOCATION:
case ModelPackage.NODE__SIZE:
refreshVisuals();
break;
case ModelPackage.NODE__INCOMING_CONNECTIONS:
refreshTargetConnections();
break;
case ModelPackage.NODE__OUTGOING_CONNECTIONS:
refreshSourceConnections();
break;
}
}
還有active()/deactive()方法中的內容需要修改，作用還是把EditPart自己作為Adapter （不是 PropertyChangeListener了）加入模型的監聽器列表，下面是SubjectPart的實現， 其中eAdapters()得到監聽器列表：
public void activate() {
super.activate();
((Subject)getModel().eAdapters()).add(this);
}
可以看到，我們對EditPart所做的修改實際是在兩種消息機制之間的轉換，如果你對以前 的那套機制很熟悉的話，這裡理解起來不應該有任何困難。
ElementFactory的修改
這個類的作用是根據template創建新的模型對象實例，以前的實現都是"new XXX()"這樣 ，用了EMF以後應改為"ModelFactory.eINSTANCE.createXXX()"，EMF裡的每個模型對象實例 都應該是使用工廠創建的。
public Object getNewObject() {
if (template.equals(Diagram.class))
return ModelFactory.eINSTANCE.createDiagram();
else if (template.equals(Subject.class))
return ModelFactory.eINSTANCE.createSubject();
else if (template.equals(Attribute.class))
return ModelFactory.eINSTANCE.createAttribute();
else if (template.equals(Connection.class))
return ModelFactory.eINSTANCE.createConnection();
return null;
}
使用自定義CreationFactory代替SimpleFactory
在原先的PaletteFactory裡定義CreationEntry時都是指定SimpleFactory作為工廠，這個 類是使用 Class.newInstance()創建新的對象實例，而用EMF作為模型後，創建實例的工作應 該交給ModelFactory來完成，所以必須定義自己的CreationFactory。（注意，示例代碼裡沒 有包含這個修改。）
處理自定義數據類型
我們的Node類裡有兩個非標准數據類型：Point和Dimension，要讓EMF能夠正確的將它們 保存，必須提供序列化和反序列化它們的方法。在EMF為我們生成的代碼裡，找到 ModelFactoryImpl類，這裡有形如convertXXXToString()和 createXXXFromString()的幾個 方法，分別用來序列化和反序列化這種外部數據類型。我們要把它的缺省實現改為自己的方 式，下面是我對 Point的實現方式：
public String convertPointToString(EDataType eDataType, Object instanceValue) {
Point p = (Point) instanceValue;
return p.x + "," + p.y;
}
public Point createPointFromString(EDataType eDataType, String initialValue) {
Point p = new Point();
String[] values = initialValue.split(",");
p.x = Integer.parseInt(values[0]);
p.y = Integer.parseInt(values[1]);
return p;
}
注意，修改後要將方法前面的@generated注釋刪除，這樣在重新生成代碼時才不會被覆蓋 掉。要設置使用這些類型的變量的缺省值會有點問題（例如設置Node類的location屬性的缺 省值），在EMF自帶的Sample Ecore Model Editor裡設置它的defaultValueLiteral 為"100,100"（這是我們通過convertPointToString()方法定義的序列化形式）會報一個錯， 但不管它就可以了，在生成的代碼裡會得到這個缺省值。
保存和載入模型
EMF通過Resource管理模型數據，幾個Resource放在一起稱為ResourceSet。前面說過，要 想正常保存模型，必須保證每個模型對象都被包含在Resource裡，當然間接包含也是可以的 。比如例子這個模型，Diagram是被包含在Resource裡的（創建新Diagram 時即被加入），而 Diagram包含Subject，Subject包含Attribute，所以它們都在Resource裡。在圖1中可以看到 ， Diagram和Connection之間存在一對多的包含關系，這個關系的主要作用就是確保在保存 模型時不會出現 DanglingHREFException，因為如果沒有這個包含關系，則Connection對象 不會被包含在任何Resource裡。
在刪除一個對象的時候，一定要保證它不再包含在Resource裡，否則保存後的文件中會出 現很多空元素。比較容易犯錯的地方是對 Connection的處理，在刪除連接的時候，只是從源 節點和目標節點裡刪除對這個連接的引用是不夠的，因為這樣只是在界面上消除了兩個節點 間的連接線，而這個連接對象還是包含在Diagram裡的，所以還要調用從Diagram對象裡刪除 它才對，DeleteConnectionCommand中的代碼如下：
public void execute() {
source.getOutgoingConnections().remove(connection);
target.getIncomingConnections().remove(connection);
connection.getDiagram().getConnections().remove(connection);
}
當然，新建連接時也不要忘記將連接添加在Diagram對象裡（代碼見 CreateConnectionCommand）。保存和載入模型的代碼請看SubjectEditor的init()方法和 doSave()方法，都是很標准的EMF訪問資源的方法，以下是載入的代碼（如果是新創建的文件 ，則在Resource中新建Diagram對象）：
public void init(IEditorSite site, IEditorInput input) throws PartInitException {
super.init(site, input);
IFile file = ((FileEditorInput) getEditorInput()).getFile();
URI fileURI = URI.createPlatformResourceURI(file.getFullPath().toString ());
resource = new XMIResourceImpl(fileURI); //注意要區分XMIResource和 XMLResource
try {
resource.load(null);
diagram = (Diagram) resource.getContents().get(0);
} catch (IOException e) {
diagram = ModelFactory.eINSTANCE.createDiagram();
resource.getContents().add(diagram);
}
}
雖然到目前為止我還沒有機會體會EMF在模型交互引用方面的優勢，但經過進一步的了解 和在這個例子的應用，我對EMF的印象已有所改觀。據我目前所知，使用EMF模型作為GEF的模 型部分至少有以下幾個好處：
只需要定義一次模型，而不是類圖、設計文檔、Java代碼等等好幾處；
EMF為模型提供了完整的消息機制，不用我們手動實現了；
EMF提供了缺省的模型持久化功能（xmi），並且允許修改持久化方式；
EMF的模型便於交叉引用，因為擁有足夠的元信息，等等。
此外，EMF.Edit框架能夠為模型的編輯提供了很大的幫助，由於我現在對它還不熟悉，所 以例子裡也沒有用到，今後我會修改這個例子以利用EMF.Edit。
