前面的帖子裡曾說過如何使用布局，當時主要集中在ToolbarLayout和FlowLayout（統稱 OrderedLayout），還有很多應用程序使用的是可以自由拖動子圖形的布局，在GEF裡稱為 XYLayout，而且這樣的應用多半會需要在圖形之間建立一些連接線，比如下圖所示的情景。 連接的出現在一定程度上增加了模型的復雜度，連接線的刷新也是GEF關注的一個問題，這裡 就主要討論這類應用的實現，並將特別討論一下展開/折疊（expand/collapse）功能的實現 。
圖1 使用XYLayout的應用程序
還是從模型開始說起，使用XYLayout時，每個子圖形對應的模型要維護自身的坐標和尺寸 信息，這就在模型裡引入了一些與實際業務無關的成員變量。為了解決這個問題，一般我們 是讓所有需要具有這些界面信息的模型元素繼承自一個抽象類（如Node），而這個類裡提供 如point、dimension等變量和getter/setter方法：
public class Node extends Element implements IPropertySource {
protected Point location = new Point(0, 0);//位置
protected Dimension size = new Dimension(100, 150);//尺寸
protected String name = "Node";//標簽
protected List outputs = new ArrayList(5);//節點作為起點的連接
protected List inputs = new ArrayList(5);//節點作為終點的連接
…
}
EditPart方面也是一樣的，如果你的應用程序裡有多個需要自由拖動和改變大小的 EditPart，那麼最好提供一個抽象的EditPart（如NodePart），在這個類裡實現 propertyChange()、createEditPolicy()、active()、deactive()和refreshVisuals()等常 用方法的缺省實現，如果子類需要擴展某個方法，只要先調用super()再寫自己的擴展代碼即 可，典型的NodePart代碼如下所示，注意它是NodeEditPart的子類，後者是GEF專為具有連接 功能的節點提供的EditPart：
public abstract class NodePart extends AbstractGraphicalEditPart implements PropertyChangeListener, NodeEditPart {
public void propertyChange(PropertyChangeEvent evt) {
if (evt.getPropertyName().equals(Node.PROP_LOCATION))
refreshVisuals();
else if (evt.getPropertyName().equals(Node.PROP_SIZE))
refreshVisuals();
else if (evt.getPropertyName().equals(Node.PROP_INPUTS))
refreshTargetConnections();
else if (evt.getPropertyName().equals(Node.PROP_OUTPUTS))
refreshSourceConnections();
}
protected void createEditPolicies() {
installEditPolicy(EditPolicy.COMPONENT_ROLE, new NodeEditPolicy());
installEditPolicy(EditPolicy.GRAPHICAL_NODE_ROLE, new NodeGraphicalNodeEditPolicy());
}
public void activate() {…}
public void deactivate() {…}
protected void refreshVisuals() {
Node node = (Node) getModel();
Point loc = node.getLocation();
Dimension size = new Dimension(node.getSize());
Rectangle rectangle = new Rectangle(loc, size);
((GraphicalEditPart) getParent()).setLayoutConstraint(this, getFigure(), rectangle);
}
//以下是NodeEditPart中抽象方法的實現
public ConnectionAnchor getSourceConnectionAnchor(ConnectionEditPart connection) {
return new ChopBoxAnchor (getFigure());
}
public ConnectionAnchor getSourceConnectionAnchor(Request request) {
return new ChopBoxAnchor (getFigure());
}
public ConnectionAnchor getTargetConnectionAnchor(ConnectionEditPart connection) {
return new ChopBoxAnchor (getFigure());
}
public ConnectionAnchor getTargetConnectionAnchor(Request request) {
return new ChopBoxAnchor(getFigure());
}
protected List getModelSourceConnections() {
return ((Node) this.getModel()).getOutgoingConnections();
}
protected List getModelTargetConnections() {
return ((Node) this.getModel()).getIncomingConnections();
}
}
從代碼裡可以看到，NodePart已經通過安裝兩個EditPolicy實現關於圖形刪除、移動和改 變尺寸的功能，所以具體的NodePart只要繼承這個類就自動擁有了這些功能，當然模型得是 Node的子類才可以。在GEF應用程序裡我們應該善於利用繼承的方式來簡化開發工作。代碼後 半部分中的幾個getXXXAnchor()方法是用來規定連接線錨點（Anchor）的，這裡我們使用了 在Draw2D那篇帖子裡介紹過的ChopBoxAnchor作為錨點，它是Draw2D自帶的。而代碼最後兩個 方法的返回值則規定了以這個EditPart為起點和終點的連接列表，列表中每一個元素都應該 是Connection類型，這個類是模型的一部分，接下來就要說到。
在GEF裡，節點間的連接線也需要有自己的模型和對應的EditPart，所以這裡我們需要定 義Connection和ConnectionPart這兩個類，前者和其他模型元素沒有什麼區別，它維護 source和target兩個節點變量，代表連接的起點和終點；ConnectionPart繼承於GEF的 AbstractConnectionPart類，請看下面的代碼：
public class ConnectionPart extends AbstractConnectionEditPart {
protected IFigure createFigure() {
PolylineConnection conn = new PolylineConnection();
conn.setTargetDecoration(new PolygonDecoration());
conn.setConnectionRouter(new BendpointConnectionRouter());
return conn;
}
protected void createEditPolicies() {
installEditPolicy(EditPolicy.COMPONENT_ROLE, new ConnectionEditPolicy ());
installEditPolicy(EditPolicy.CONNECTION_ENDPOINTS_ROLE, new ConnectionEndpointEditPolicy());
}
protected void refreshVisuals() {
}
public void setSelected(int value) {
super.setSelected(value);
if (value != EditPart.SELECTED_NONE)
((PolylineConnection) getFigure()).setLineWidth(2);
else
((PolylineConnection) getFigure()).setLineWidth(1);
}
}
在getFigure()裡可以指定你想要的連接線類型，箭頭的樣式，以及連接線的路由（走線 ）方式，例如走直線或是直角折線等等。我們為ConnectionPart安裝了一個角色為 EditPolicy.CONNECTION_ENDPOINTS_ROLE的ConnectionEndpointEditPolicy，安裝它的目的 是提供連接線的選擇、端點改變等功能，注意這個類是GEF內置的。另外，我們並沒有把 ConnectionPart作為監聽器，在refreshVisuals()裡也沒有做任何事情，因為連接線的刷新 是在與它連接的節點的刷新裡通過調用refreshSourceConnections()和 refreshTargetConnections()方法完成的。最後，通過覆蓋setSelected()方法，我們可以定 義連接線被選中後的外觀，上面代碼可以讓被選中的連接線變粗。
看完了模型和Editpart，現在來說說EditPolicy。我們知道，GEF提供的每種 GraphicalEditPolicy都是與布局有關的，你在容器圖形（比如畫布）裡使用了哪種布局，一 般就應該選擇對應的EditPolicy，因為這些EditPolicy需要對布局有所了解，這樣才能提供 拖動feedback等功能。使用XYLayout作為布局時，子元素被稱為節點（Node），對應的 EditPolicy是GraphicalNodeEditPolicy，在前面NodePart的代碼中我們給它安裝的角色為 EditPolicy.GRAPHICAL_NODE_ROLE的NodeGraphicalNodeEditPolicy就是這個類的一個子類。 和所有EditPolicy一樣，NodeGraphicalNodeEditPolicy裡也有一系列getXXXCommand()方法 ，提供了用於實現各種編輯目的的命令：
public class NodeGraphicalNodeEditPolicy extends GraphicalNodeEditPolicy {
protected Command getConnectionCompleteCommand(CreateConnectionRequest request) {
ConnectionCreateCommand command = (ConnectionCreateCommand) request.getStartCommand();
command.setTarget((Node) getHost().getModel());
return command;
}
protected Command getConnectionCreateCommand(CreateConnectionRequest request) {
ConnectionCreateCommand command = new ConnectionCreateCommand();
command.setSource((Node) getHost().getModel());
request.setStartCommand(command);
return command;
}
protected Command getReconnectSourceCommand(ReconnectRequest request) {
return null;
}
protected Command getReconnectTargetCommand(ReconnectRequest request) {
return null;
}
}
因為是針對節點的，所以這裡面都是和連接線有關的方法，因為只有節點才需要連接線。 這些方法名稱的意義都很明顯：getConnectionCreateCommand()是當用戶選擇了連接線工具 並點中一個節點時調用，getConnectionCompleteCommand()是在用戶選擇了連接終點時調用 ，getReconnectSourceCommand()和getReconnectTargetCommand()則分別是在用戶拖動一個 連接線的起點/終點到其他節點上時調用，這裡我們返回null表示不提供改變連接端點的功能 。關於命令（Command）本身，我想沒有必要做詳細說明了，基本上只要搞清了模型之間的關 系，命令就很容易寫出來，請下載例子後自己查看。
下面應郭奕朋友的要求說一說如何實現容器（Container）的折疊/展開功能。在有些應用 裡，畫布中的圖形還能夠包含子圖形，這種圖形稱為容器（畫布本身當然也是容器），為了 讓畫布看起來更簡潔，可以讓容器具有"折疊"和"展開"兩種狀態，當折疊時只顯示部分信息 ，不顯示子圖形，展開時則顯示完整的容器和子圖形，見圖2和圖3，本例中各模型元素的包 含關系是Diagram->Subject->Attribute。

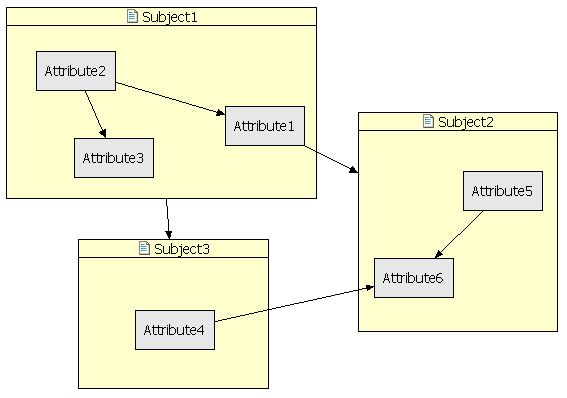

圖2 容器Subject3處於展開狀態
要為Subject增加展開/折疊功能主要存在兩個問題需要考慮：一是如何隱藏容器裡的子圖 形，並改變容器的外觀，我采取的方法是在需要折疊/展開的時候改變容器圖形，將 contentPane也就是包含子圖形的那個圖形隱藏起來，從而達到隱藏子圖形的目的；二是與容 器包含的子圖形相連的連接線的處理，因為子圖形有可能與其他容器或容器中的子圖形之間 存在連接線，例如圖2中Attribute4與Attribute6之間的連接線，這些連接線在折疊狀態下應 該連接到子圖形所在容器上才符合邏輯（例如在Subject3折疊後，原來從Attribute4到 Attribute6的連接應該變成從Subject3到Atribute6的連接，見圖3）。

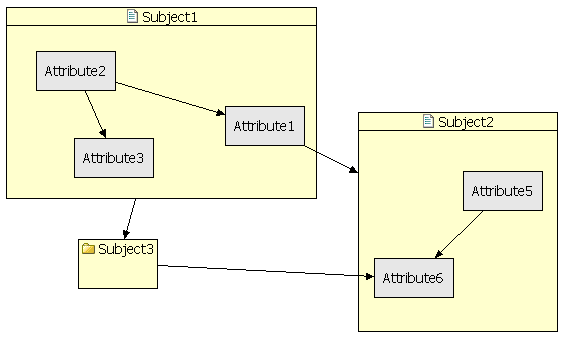

圖3 容器Subject3處於折疊狀態
現在一個一個來解決。首先，不論容器處於什麼狀態 ，都應該只是視圖上的變化，而不是模型中的變化（例如折疊後的容器中沒有顯示子圖形不 代表模型中的容器不包含子圖形），但在容器模型中要有一個表示狀態的布爾型變量 collapsed（初始值為false），用來指示EditPart刷新視圖。假設我們希望用戶雙擊一個容 器可以改變它的展開/折疊狀態，那麼在容器的EditPart（例子裡的SubjectPart）裡要覆蓋 performRequest()方法改變容器的狀態值：
public void performRequest (Request req) {注意這 個狀態值的改變是會觸發所有監聽器的propertyChange()方法的，而SubjectPart正是這樣一 個監聽器，所以在它的propertyChange()方法裡要增加對這個新屬性變化事件的處理代碼， 判斷當前狀態隱藏或顯示contantPane：
if (req.getType() == RequestConstants.REQ_OPEN)
getSubject().setCollapsed(!getSubject().isCollapsed());
}
public void propertyChange (PropertyChangeEvent evt) {
if (Subject.PROP_COLLAPSED.equals (evt.getPropertyName())) {
SubjectFigure figure = ((SubjectFigure) getFigure());
if (!getSubject().isCollapsed()) {
figure.add(getContentPane());
} else {
figure.remove(getContentPane());
}
refreshVisuals();
refreshSourceConnections();
refreshTargetConnections();
}
if (Subject.PROP_STRUCTURE.equals(evt.getPropertyName()))
refreshChildren();
super.propertyChange(evt);
}
為了讓容器顯示不同的圖標以反應折疊狀態，在SubjectPart的refreshVisuals()方法裡 要做額外的工作，如下所示：
protected void refreshVisuals() {
super.refreshVisuals();
SubjectFigure figure = (SubjectFigure) getFigure();
figure.setName(((Node) this.getModel()).getName());
if (!getSubject().isCollapsed()) {
figure.setIcon(SubjectPlugin.getImage(IConstants.IMG_FILE));
} else {
figure.setIcon(SubjectPlugin.getImage(IConstants.IMG_FOLDER));
}
}
因為折疊後的容器圖形應該變小，所以我讓Subject對象覆蓋了Node對象的getSize()方法 ，在折疊狀態時返回一個固定的Dimension對象，該值就決定了Subject折疊狀態的圖形尺寸 ，如下所示：
protected Dimension collapsedDimension = new Dimension(80, 50);
public Dimension getSize() {
if (!isCollapsed())
return super.getSize();
else
return collapsedDimension;
}
上面的幾段代碼更改解決了第一個問題，第二個問題要稍微麻煩一些。為了在不同狀態下 返回正確的連接，我們要修改getModelSourceConnections()方法和 getModelTargetConnections()方法，前面已經說過，這兩個方法的作用是返回與節點相關的 連接對象列表，我們要做的就是讓它們根據節點的當前狀態返回正確的連接，所以作為容器 的SubjectPart要做這樣的修改：
protected List getModelSourceConnections() {
if (!getSubject().isCollapsed()) {
return getSubject().getOutgoingConnections();
} else {
List l = new ArrayList();
l.addAll(getSubject().getOutgoingConnections());
for (Iterator iter = getSubject().getAttributes().iterator(); iter.hasNext();) {
Attribute attribute = (Attribute) iter.next();
l.addAll(attribute.getOutgoingConnections());
}
return l;
}
}
也就是說，當處於展開狀態時，正常返回自己作為起點的那些連接；否則除了這些連接以 外，還要包括子圖形對應的那些連接。作為子圖形的AttributePart也要修改，因為當所在容 器折疊後，它們對應的連接也要隱藏，修改後的代碼如下所示：
protected List getModelSourceConnections() {由於getModelTargetConnections()的代碼和getModelSourceConnections()非常類 似，這裡就不列出其內容了。在一般情況下，我們只讓一個EditPart監聽一個模型的變化， 但是請記住，GEF框架並沒有規定EditPart與被監聽的模型一一對應（實際上GEF中的很多設 計就是為了減少對開發人員的限制），因此在必要時我們大可以根據自己的需要靈活運用。 在實現展開/折疊功能時，子元素的EditPart應該能夠監聽所在容器的狀態變化，當 collapsed值改變時更新與子圖形相關的連接線（若不進行更新則這些連接線會變成"無頭線" ）。讓子元素EditPart監聽容器模型的變化很簡單，只要在AttributePart的activate()裡把 自己作為監聽器加到容器模型的監聽器列表即可，注意別忘記在deactivate()裡注銷掉，而 propertyChange()方法裡是事件發生時的處理，代碼如下：
Attribute attribute = (Attribute) getModel();
Subject subject = (Subject) ((SubjectPart) getParent()).getModel();
if (!subject.isCollapsed()) {
return attribute.getOutgoingConnections();
} else {
return Collections.EMPTY_LIST;
}
}
public void activate() {
super.activate();
((Attribute) getModel()).addPropertyChangeListener(this);
((Subject) getParent().getModel()).addPropertyChangeListener(this);
}
public void deactivate() {
super.deactivate();
((Attribute) getModel()).removePropertyChangeListener(this);
((Subject) getParent().getModel()).removePropertyChangeListener(this);
}
public void propertyChange(PropertyChangeEvent evt) {
if (evt.getPropertyName().equals(Subject.PROP_COLLAPSED)) {
refreshSourceConnections();
refreshTargetConnections();
}
super.propertyChange(evt);
}
這樣，基本上就實現了容器的展開/折疊功能，之所以說"基本上"，是因為我沒有做仔細 的測試（時間關系），目前的代碼有可能會存在問題，特別是在Undo/Redo以及多重選擇這些 情況下；另外，這種方法只適用於容器裡的子元素不是容器的情況，如果有多層的容器關系 ，則每一層都要做類似的處理才可以。
本文配套源碼
