[Eclipse]GEF入門系列（四、其他功能）

最近由於實驗室任務繁重，一直沒有繼續研究GEF，本來已經掌握的一些東西好象又丟掉 了不少，真是無奈啊，看來還是要經常碰碰。剛剛接觸GEF的朋友大都會有這樣的印象：GEF 裡概念太多，比較繞，一些能直接實現的功能非要拐幾個彎到另一個類裡做，而且很多類的 名字十分相似，加上不知道他們的作用，感覺就好象一團亂麻。我覺得這種情況是由圖形用 戶界面（GUI）的復雜性所決定的，GUI看似簡單，實際上包含了相當多的邏輯，特別是GEF處 理的這種圖形編輯方式，可以說是最復雜的一種。GEF裡每一個類，應該說都有它存在的理由 ，我們要盡可能了解作者的意圖，這就需要多看文檔和好的例子。

在Eclipse裡查看文檔和代碼相當便利，比如我們對某個類的用法不清楚，一般首先找它 的注釋（選中類或方法按F2），其次可以查看它在其他地方用法（選中類或方法按 Ctrl+Shift+G），還可以找它的源代碼（Ctrl+鼠標左鍵或F3）來看，另外Ctrl+Shift+T可以 按名稱查找一個類等等。學GEF是少不了看代碼的，當然還需要時間和耐心。

好，閒話少說，下面進入正題。這篇帖子將繼續上一篇內容，主要討論如何實現 DirectEdit、屬性頁和大綱視圖，這些都是一個完整GEF應用程序需要提供的基本功能。

實現DirectEdit

所謂DirectEdit（也稱In-Place-Edit），就是允許用戶在原本顯示內容的地方直接對內 容進行修改，例如在Windows資源管理器裡選中一個文件，然後按F2鍵就可以開始修改文件名 。實現DirectEdit的原理很直接：當用戶發出修改請求（REQ_DIRECT_EDIT）時，就在文字內 容所在位置覆蓋一個文本框（也可以是下拉框，這裡我們只討論文本的情況）作為編輯器， 編輯結束後，再將編輯器中的內容應用到模型裡即可。（作為類似的功能請參考：給表格的 單元格增加編輯功能）

圖1 Direct Edit

在GEF裡，這個彈出的編輯器由DirectEditManager類負責管理，在 我們的NodePart類裡，通過覆蓋performRequest()方法響應用戶的DirectEdit請求，在這個 方法裡一般要構造一個DirectEditManager類的實例（例子中的NodeDirectEditManager）， 並傳入必要的參數，包括接受請求的EditPart（就是自己，this）、編輯器類型（使用 TextCellEditor）以及用來定位編輯器的CellEditorLocator（NodeCellEditorLocator）， 然後用show()方法使編輯器顯示出來，而編輯器中顯示的內容已經在構造方法裡得到。簡單 看一下NodeCellEditorLocator類，它的關鍵方法在relocate()裡，當編輯器裡的內容改變時 ，這個方法被調用從而讓編輯器始終處於正確的坐標位置。DirectEditManager有一個重要的 initCellEditor()方法，它的主要作用是設置編輯器的初始值。在我們的例子裡，初始值設 置為被編輯NodePart對應模型 （Node）的name屬性值；這裡還另外完成了設置編輯器字體和 選中全部文字（selectAll）的功能，因為這樣更符合一般使用習慣。

在NodePart裡 還要增加一個角色為DIRECT_EDIT_ROLE的EditPolicy，它應該繼承自DirectEditPolicy，有 兩個方法需要實現：getDirectEditCommand()和showCurrentEditValue()，雖然還未遇到過 ，但前者的作用你不應該感到陌生--在編輯結束時生成一個Command對象將修改結果作用到模 型；後者的目的是更新Figure中的顯示，雖然我們的編輯器覆蓋了Figure中的文本，似乎並 不需要管Figure的顯示，但在編輯中時刻保持這兩個文本的一致才不會出現"蓋不住 "的情況，例如當編輯器裡的文本較短時。

實現屬性頁

在GEF裡實現屬性頁和普通應用程序基本一樣，例如我們希望可以通過屬性視圖 （PropertyView）顯示和編輯每個節點的屬性，則可以讓Node類實現IPropertySource接口， 並通過一個IPropertyDescriptor[]類型的成員變量描述要在屬性視圖裡顯示的那些屬性。有 朋友問，要在屬性頁裡增加一個屬性都該改哪些地方，主要是三個地方：首先要在你的 IPropertyDescriptor[]變量裡增加對應的描述，包括屬性名和屬性編輯方式（比如文本或是 下拉框，如果是後者還要指定選項列表），其次是getPropertyValue()和setPropertyValue ()裡增加讀取屬性值和將結果寫入的代碼，這兩個方法裡一般都是像下面的結構（以前者為 例）：

public Object getPropertyValue(Object id) {
　　 if (PROP_NAME.equals(id))
　　　　 return getName();
　　 if (PROP_VISIBLE.equals(id))
　　　　 return isVisible() ? new Integer(0) : new Integer(1);
　　 return null;
}

也就是根據要處理的屬性名做不同操作。要注意的是，下拉框類型的編輯器是以Integer 類型數據代表選中項序號的，而不是int或String，例如上面的代碼根據visible屬性返回第 零項或第一項，否則會出現ClassCastException。

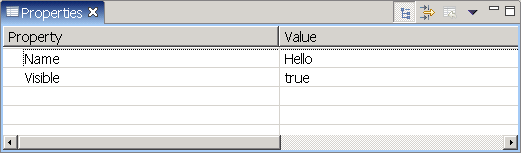

圖2 屬性頁

實現大綱視圖

在Eclipse裡，當編輯器（Editor）被激活時，大綱視圖自動通過這個編輯器的 getAdapter()方法尋找它提供的大綱（大綱實現IcontentOutlinePage接口）。GEF提供了 ContentOutlinePage類用來實現大綱視圖，我們要做的就是實現一個它的子類，並重點實現 createControl()方法。ContentOutlinePage是org.eclipse.ui.part.Page的一個子類，大綱 視圖則是PageBookView的子類，在大綱視圖中有一個PageBook，包含了很多Page並可以在它 們之間切換，切換的依據就是當前活動的Editor。因此，我們在createControl()方法裡要做 的就是構造這個Page，簡化後的代碼如下所示：

private Control outline;
public OutlinePage() {
　　 super(new TreeViewer());
}
public void createControl(Composite parent) {
　　 outline = getViewer().createControl(parent);
　　 getSelectionSynchronizer().addViewer(getViewer());
　　 getViewer().setEditDomain(getEditDomain());
　　 getViewer().setEditPartFactory(new TreePartFactory());
　　 getViewer().setContents(getDiagram());
}

由於我們在構造方法裡指定了使用樹結構顯示大綱，所以createControl()裡的第一句就 會使outline變量得到一個Tree（見org.eclipse.gef.ui.parts.TreeViewer的代碼），第二 句把TreeViewer加到選擇同步器中，從而讓用戶不論在大綱或編輯區域裡選擇EditPart時， 另一方都能自動做出同樣的選擇；最後三行的作用在以前的帖子裡都有介紹，總體目的是把 大綱視圖的模型與編輯區域的模型聯系在一起，這樣，對於同一個模型我們就有了兩個視圖 ，體會到MVC的好處了吧。

實現大綱視圖最重要的工作基本就是這些，但還沒有完，我們要在init()方法裡綁定 UNDO/REDO/DELETE等命令到Eclipse主窗口，否則當大綱視圖處於活動狀態時，主工具條上的 這些命令就會變為不可用狀態；在 getControl()方法裡要返回我們的outline成員變量，也 就是指定讓這個控件出現在大綱視圖中；在dispose()方法裡應該把這個TreeViewer從選擇同 步器中移除；最後，必須在PracticeEditor裡覆蓋getAdapter()方法，前面說過，這個方法 是在Editor激活時被大綱視圖調用的，所以在這裡必須把我們實現好的OutlinePage返回給大 綱視圖使用，代碼如下：

public Object getAdapter(Class type) {
　　 if (type == IContentOutlinePage.class)
　　　　 return new OutlinePage();
　　 return super.getAdapter(type);
}

這樣，樹型大綱視圖就完成了，見下圖。很多GEF應用程序同時具有樹型和縮略圖兩種大 綱，實現的基本思路是一樣的，但代碼會稍微復雜一些，因為這兩種大綱一般要通過一個 PageBook進行切換，縮略圖一般由org.eclipse.draw2d.parts.ScrollableThumbnail負責實 現，這裡暫時不講了（也許以後會詳細說），你也可以通過看logic例子的LogicEditor這個 類的代碼來了解。

圖3 大綱視圖

P.S.寫這篇帖子的時候，我對例子又做了一些修改，都是和這篇帖子所說的內容相關的， 所以如果你以前下載過，會發現那時的代碼與現在稍有不同（功能還是完全一樣的，下載） 。另外要說一下，這個例子並不完善，比如刪除一個節點的時候，它的連接就沒同時刪除， 一些鍵盤快捷鍵不起作用，還存在很多被注釋掉的代碼等等。如果有興趣你可以來修改它們 ，也是不錯的學習途徑。
