構造一個GEF應用程序通常分為這麼幾個步驟：設計模型、設計EditPart和Figure、設計 EditPolicy和Command，其中 EditPart是最主要的一部分，因為在實現它的時候不可避免的 要使用到EditPolicy，而後者又涉及到Command。
現在我們來看個例子，它的功能非常簡單，用戶可以在畫布上增加節點（Node）和節點間 的連接，可以直接編輯節點的名稱以及改變節點的位置，用戶可以撤消/重做任何操作，有一 個樹狀的大綱視圖和一個屬性頁。這是一個Eclipse的項目打包文件，在Eclipse裡導入後運 行Run-time Workbench，新建一個擴展名為"gefpractice"的文件就會打開這個編輯器。

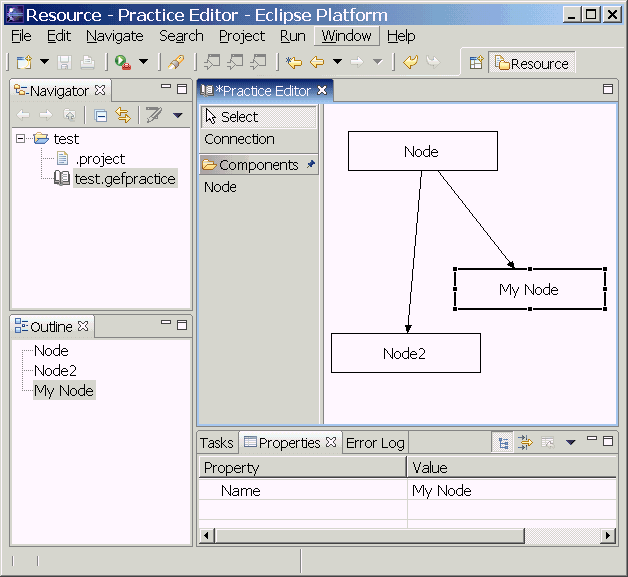

圖1 Practice Editor的使用界面
你可以參考著代碼來看接下來的內容了，讓我們從模型開始說起。模型是根據應用需求來 設計的，所以我們的模型包括代表整個圖的Diagram、代表節點的Node和代表連接的 Connection這些對象。我們知道，模型是要負責把自己的改變通知給EditPart的，為了把這 個功能分離出來，我們使用名為Element的抽象類專門來實現通知機制，然後讓其他模型類繼 承它。Element類裡包括一個PropertyChangeSupport類型的成員變量，並提供了 addPropertyChangeListener()、removePropertyChangeListener()和 fireXXX()方法分別用 來注冊監聽器和通知監聽器模型改變事件。在GEF裡，模型的監聽器就是EditPart，在 EditPart的active ()方法裡我們會把它作為監聽器注冊到模型中。所以，總共有四個類組成 了我們的模型部分。
在前面的貼子裡說過，大部分GEF應用程序都是實現為Editor的，這個例子也不例外，對 應的Editor名為PracticeEditor。這個Editor繼承了GraphicalEditorWithPalette類，表示 它是一個具有調色板的圖形編輯器。最重要的兩個方法是 configureGraphicalViewer()和 initializeGraphicalViewer()，分別用來定制和初始化 EditPartViewer（關於 EditPartViewer的作用請查看前面的帖子），簡單查看一下GEF的代碼你會發現，在 GraphicalEditor類裡會先後調用這兩個方法，只是中間插了一個hookGraphicalViewer()方 法，其作用是同步選擇和把 EditPartViewer作為SelectionProvider注冊到所在的site （Site是Workbench的概念，請查Eclipse幫助）。所以，與選擇無關的初始化操作應該在前 者中完成，否則放在後者完成。例子中，在這兩個方法裡我們配置了RootEditPart、用於創 建 EditPart的EditPartFactory、Contents即Diagram對象和增加了拖放支持，拖動目標是當 前 EditPartViewer，後面會看到拖動源就是調色板。
這個Editor是帶有調色板的，所以要告訴GEF我們的調色板裡都有哪些工具，這是通過覆 蓋getPaletteRoot()方法來實現的。在這個方法裡，我們利用自己寫的一個工具類 PaletteFactory構造一個PaletteRoot對象並返回，我們的調色板裡需要有三種工具：選擇工 具、節點工具和連接工具。在GEF裡，調色板裡可以有抽屜（PaletteDrawer）把各種工具歸 類放置，每個工具都是一個ToolEntry，選擇工具（SelectionToolEntry）和連接工具 （ConnectionCreationToolEntry）是預先定義好的幾種工具中的兩個，所以可以直接使用。 對於節點工具，要使用CombinedTemplateCreationEntry，並把節點類型作為參數之一傳給它 ，創建節點工具的代碼如下所示。
ToolEntry tool = new CombinedTemplateCreationEntry("Node", "Create a new Node", Node.class, new SimpleFactory(Node.class), null, null);
在新的3.0版本GEF裡還提供了一種可以自動隱藏調色板的編輯器 GraphicalEditorWithFlyoutPalette，對調色板的外觀有更多選項可以選擇，以後的帖子裡 可能會提到如何使用。
調色板的初始化操作應該放在initializePaletteViewer()裡完成，最主要的任務是為調 色板所在的 EditPartViewer添加拖動源事件支持，前面我們已經為畫布所在EditPartViewer 添加了拖動目標事件，所以現在就可以實現完整的拖放操作了。這裡稍微講解一下拖放的實 現原理，以用來創建節點對象的節點工具為例，它在調色板裡是一個 CombinedTemplateCreationEntry，在創建這個PaletteEntry時（見上面的代碼）我們指定該 對象對應一個 Node.class，所以在用戶從調色板裡拖動這個工具時，內存裡有一個 TemplateTransfer單例對象會記錄下Node.class（稱作 template），當用戶在畫布上松開鼠 標時，拖放結束的事件被觸發，將由畫布注冊的 DiagramTemplateTransferDropTargetListener對象來處理template對象（現在是Node.class ），在例子中我們的處理方法是用一個名為ElementFactory的對象負責根據這個template創 建一個對應類型的實例。
以上我們建立了模型和用於實現視圖的Editor，因為模型的改變都是由Command對象直接 修改的，所以下面我們先來看都有哪些 Command。由需求可知，我們對模型的操作有增加/刪 除節點、修改節點名稱、改變節點位置和增加/刪除連接等，所以對應就有 CreateNodeCommand、DeleteNodeCommand、RenameNodeCommand、MoveNodeCommand、 CreateConnectionCommand和DeleteConnectionCommand這些對象，它們都放歸類在commands 包裡。一個 Command對象裡最重要的當然是execute()方法了，也就是執行命令的方法。除此 以外，因為要實現撤消/重做功能，所以在Command對象裡都有Undo()和Redo()方法，同時在 Command對象裡要有成員變量負責保留執行該命令時的相關狀態，例如RenameNodeCommand 裡 要有oldName和newName兩個變量，這樣才能正確的執行Undo()和Redo()方法，要記住，每個 被執行過的Command對象實例都是被保存在EditDomain的CommandStack中的。
例子裡的EditPolicy都放在policies包裡，與圖形有關的（GraphicalEditPart的子類） 有 DiagramLayoutEditPolicy、NodeDirectEditPolicy和 NodeGraphicalNodeEditPolicy， 另外兩個則是與圖形無關的編輯策略。可以看到，在後一種類型的兩個類 （ConnectionEditPolicy和NodeEditPolicy）中我們只覆蓋了createDeleteCommand()方法， 該方法用於創建一個負責"刪除"操作的Command對象並返回，要搞清這個方法看似矛盾的名字 裡create和delete是對不同對象而言的。
有了Command和EditPolicy，現在可以來看看EditPart部分了。每一個模型對象都對應一 個EditPart，所以我們的三個模型對象（Element不算）分別對應DiagramPart、 ConnectionPart和NodePart。對於含有子元素的EditPart，必須覆蓋getModelChildren()方 法返回子對象列表，例如DiagramPart裡這個方法返回的是Diagram對象包含的Node對象列表 。
每個EditPart都有active()和deactive()兩個方法，一般我們在前者裡注冊監聽器（因為 實現了 PropertyChangeListener接口，所以EditPart本身就是監聽器）到模型對象，在後者 裡將監聽器從列表裡移除。在觸發監聽器事件的propertyChange()方法裡，一般是根據"事件 名"稱決定使用何種方式刷新視圖，例如對於NodePart，如果是節點本身的屬性發生變化，則 調用refreshVisuals()方法，若是與它相關的連接發生變化，則調用 refreshTargetConnections()或 refreshSourceConnections()。這裡用到的事件名稱都是我 們自己來規定的，在例子中比如Node.PROP_NAME表示節點的名稱屬性，Node.PROP_LOCATION 表示節點的位置屬性，等等。
EditPart（確切的說是AbstractGraphicalEditpart）另外一個需要實現的重要方法是 createFigure()，這個方法應該返回模型在視圖中的圖形表示，是一個IFigure類型對象。一 般都把這些圖形放在figures包裡，例子裡只有NodeFigure一個自定義圖形，Diagram對象對 應的是GEF自帶的名為FreeformLayer的圖形，它是一個可以在東南西北四個方向任意擴展的 層圖形；而 Connection對應的也是GEF自帶的圖形，名為PolylineConnection，這個圖形缺 省是一條用來連接另外兩個圖形的直線，在例子裡我們通過setTargetDecoration()方法讓連 接的目標端顯示一個箭頭。
最後，要為EditPart增加適當的EditPolicy，這是通過覆蓋EditPart的 createEditPolicies()方法來實現的，每一個被"安裝"到EditPart中的EditPolicy都對應一 個用來表示角色（Role）的字符串。對於在模型中有子元素的 EditPart，一般都會安裝一個 EditPolicy.LAYOUT_ROLE角色的EditPolicy（見下面的代碼），後者多為 LayoutEditPolicy 的子類；對於連接類型的EditPart，一般要安裝 EditPolicy.CONNECTION_ENDPOINTS_ROLE角 色的EditPolicy，後者則多為 ConnectionEndpointEditPolicy或其子類，等等。
installEditPolicy(EditPolicy.LAYOUT_ROLE, new DiagramLayoutEditPolicy ());
用戶的操作會被當前工具（缺省為選擇工具SelectionTool）轉換為請求（Request），請 求根據類型被分發到目標EditPart所安裝的EditPolicy，後者根據請求對應的角色來判斷是 否應該創建命令並執行。
在以前的帖子裡說過，Role-EditPolicy-Command這樣的設計主要是為了盡量重用代碼， 例如同一個EditPolicy可以被安裝在不同EditPart中，而同一個Command可以被不同的 EditPolicy所使用，等等。當然，凡事有利必有弊，我認為這種的設計也有缺點，首先在代 碼上看來不夠直觀，你必須對眾多Role、EditPolicy有所了解，增加了學習周期；另外大部 分不需要重用的代碼也要按照這個相對復雜的方式來寫，帶來了額外工作量。
以上就是一個GEF應用程序裡最基本的幾個組成部分，例子中還有如Direct Edit、屬性表 和大綱視圖等一些功能沒有講解，下面的帖子裡將介紹這些常用功能的實現。
