在本系列的前三篇文章中，我介紹了用與構建 Eclipse 和獨立、功能豐富的 GUI 的 Eclipse、Eclipse Standard Widget Toolkit (SWT) 和 JFace GUI 工具包。另外還介紹了許多基本 GUI 控件、容器類型和布局管理器。隨後展示了如何把這些控件組合到一個簡單的工作應用程序中。還詳細說明了如何為這些應用程序提供一個菜單系統。最後演示了如何按照最佳實踐創建方法和類的庫，從而簡化 GUI 開發。
在這裡，我們將完成對 org.eclipse.swt.widgets 和 org.eclipse.swt.custom 包中的各種小部件的詳細觀察（除非特別說明，否則這裡討論的控件都在 widgets 包中）。關於背景知識，本文假設您至少閱讀過這個系列的 第 1 部分。
簡介
在後面幾節中，我將討論幾個 GUI 控件。這些控件通過一個叫作 BarApp 的應用程序進行演示。正如前幾部分所述，BarApp 是 BasicApplication 類（內含控件生成方法）的擴展。還使用了這個應用程序的幾幅屏幕快照來展示不同控件的特性。
圖 1 顯示了我們討論的所有控件，包括幾個 ToolBar 和一個 CoolBar。最左邊是三個有邊框的 Composite（包含一個 Label），每個 Composite 都位於一個 SashForm 面板內。而 SashForm 本身又處在一個更大的 SashForm 中有邊框的 Composite 內。靠近左側中間是一個垂直的 ToolBar，它的頂部有一個 Open Tracker 按鈕。在右上方是四個水平的 ToolBar（在兩個 CBanner 中）—— 但只能看到兩個；前兩個使用了文本標簽，後兩個使用圖片（同一張圖片）。這幾個 ToolBar 和 CBanner 全都在外圍 SashForm 中的一個 Composite 中。從清單 1 的控件層次結構中可以清楚地看出這個結構。

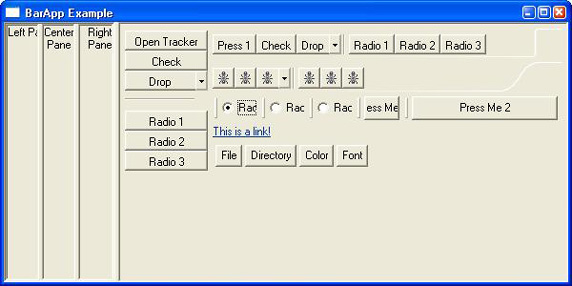

圖 1. BarApp 示例
清單 1. BarApp 應用程序的控件層次結構
0: BarApp {}
1: SashForm {}
2: Composite {}
3: SashForm {}
4: Composite {}
5: Label {Left Pane}
4: Composite {}
5: Label {Center Pane}
4: Composite {}
5: Label {Right Pane}
2: Composite {}
3: ToolBar {}
4: ToolItem {Open Tracker}
4: ToolItem {Check}
4: ToolItem {Drop}
4: ToolItem {}
4: ToolItem {Radio 1}
4: ToolItem {Radio 2}
4: ToolItem {Radio 3}
4: Label {}
3: CBanner {}
4: ToolBar {}
5: ToolItem {Press 1}
5: ToolItem {Check}
5: ToolItem {Drop}
5: ToolItem {}
5: ToolItem {Radio 1}
5: ToolItem {Radio 2}
5: ToolItem {Radio 3}
5: Label {}
4: ToolBar {}
5: ToolItem {Push 2}
5: ToolItem {Check}
5: ToolItem {Drop}
5: ToolItem {}
5: ToolItem {Radio 1}
5: ToolItem {Radio 2}
5: ToolItem {Radio 3}
5: Label {}
3: CBanner {}
4: ToolBar {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: Label {}
4: ToolBar {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: ToolItem {}
5: Label {}
3: CoolBar {}
4: CoolItem {Drop}
4: CoolItem {Drop}
4: CoolItem {Drop}
4: CoolItem {Drop}
4: CoolItem {Drop}
4: Button {Press Me 1}
4: Button {Press Me 2}
4: Button {Radio 1}
4: Button {Radio 2}
4: Button {Radio 3}
3: Link {<a href="http://www.somecorp.com">This is a link!</a>}
3: Composite {}
4: Button {File}
4: Button {Directory}
4: Button {Color}
4: Button {Font}
ToolBar、CoolBar 和 Tray
ToolBar 與本系列 第 2 部分 中所描述的 Menu 控件類似。ToolBar 包含 ToolItem， ToolItem 可以有文本或圖片作為按鈕。一般來說，要麼使用圖片（AKA 圖標）、要麼使用文本，不能同時使用。如果僅使用圖片，那麼 ToolItem 需要有一個 ToolTip （幫助提供信息的短語或句子），這樣當鼠標停留在 ToolItem 上時，會顯示 ToolTip，解釋圖片的功能。
ToolBar 必須定義成以下兩種完全互異的樣式之一：
HORIZONTAL —— 水平方向的
VERTICAL —— 垂直方向的
ToolBar 支持以下樣式：
FLAT —— 以平面樣式顯示項目
WRAP —— 項目換行
RIGHT —— 項目右對齊（及左對齊）
SHADOW_OUT —— 顯示陰影
ToolItem 必須定義成以下 5 種完全互異的樣式之一：
CHECK —— 可連續選擇項目（復選）。
DROP_DOWN —— 項目（通常）顯示下拉菜單。
PUSH —— 項目作為按鈕，可直接引發動作（最常見的形式）。
RADIO —— 此類項目只能選擇一個。
SEPARATOR —— 在項目組之間充當分隔符（通常是一個條），這個項目沒有功能。
以下兩個清單分別顯示了創建 ToolBar 和 ToolItem 的代碼。
清單 2. 創建 ToolBar 的方法
protected ToolBar createVToolBar(Composite parent, int style) {
return new ToolBar(parent, style | SWT.VERTICAL);
}
protected ToolBar createHToolBar(Composite parent, int style) {
return new ToolBar(parent, style | SWT.HORIZONTAL);
}
清單 3. 創建 ToolItem 的方法
protected ToolItem createToolItem(ToolBar bar, int style, String text,
Image image, String tooltip,
SelectionListener listener) {
if (image != null && (text == null && tooltip == null)) {
throw new IllegalArgumentException("image only items require a tool tip");
}
ToolItem ti = new ToolItem(bar, style);
if (image != null) {
ti.setImage(image);
}
else {
if (text != null) {
ti.setText(text);
}
}
if (tooltip != null) {
ti.setToolTipText(tooltip);
}
if (listener != null) {
ti.addSelectionListener(listener);
}
return ti;
}
多數操作系統都提供了與系統狀態關聯的特殊形式的工具欄，稱為 托盤 (Tray)。不能構造 Tray；必須使用 Display.getSystemTray() 訪問 Tray。與 ToolBar 相似，托盤中包含 TrayItem。TrayItem 沒有樣式選項，通常以 PUSH ToolItem 的形式工作。
CoolBar 類似 ToolBar，區別在於用戶可以重新安排欄中的 CoolItem，可以在 CoolItem 之間拖曳分隔條。對於欄中的 CoolItem 如何換行以及欄中項目顯示的順序，CoolBar 還允許更多控制。CoolBar 只支持 FLAT （或 NONE）樣式。CoolItem 只支持 DROP_DOWN 樣式。與 ToolItem 不同，CoolItem 有相關的控件負責實際實現項目的 GUI。如果沒有這個控件，CoolItem 就沒有功能，通常也沒有可視的實現。這個控件應當有一個 ToolTip。
下面兩個清單分別顯示了創建 CoolBar 和 CoolItem 的代碼。請注意只能創建水平 CoolBar。
清單 4. 創建 CoolBar 的方法
protected CoolBar createCoolBar(Composite parent, int style) {
return new CoolBar(parent, style);
}
清單 5. 創建 CoolItem 的方法
protected CoolItem createCoolItem(CoolBar bar, int style, String text,
Image image, SelectionListener listener) {
CoolItem ci = new CoolItem(bar, style);
if (text != null) {
ci.setText(text);
}
if (image != null) {
ci.setImage(image);
}
return ci;
}
下面這個清單顯示了如何用這個代碼創建 CoolItem 和相關控件。在這個示例中，當選中 CoolItem 的控件時，會彈出一個菜單，如圖 2 所示。請注意 CoolItem、按鈕和菜單都用 CoolBar 作為雙親。還請注意 CoolItem 的文本沒有顯示，只顯示了關聯的控件。
清單 6. CoolItem 的創建示例
CoolBar cb = createCoolBar(..., SWT.FLAT);
: // other CoolItems
CoolItem ci = createCoolItem(cb, SWT.FLAT, "Drop", null, null);
Button b = createButton(cb, SWT.PUSH, "Press Me 1", null, new SelectionAdapter() {
public void widgetSelected(SelectionEvent se) {
menu.setVisible(true);
}
});
ci.setControl(b); // associate Button with CoolItem
Menu m = new Menu(cb);
createMenuItem(m, SWT.PUSH, "Item 1", null, '1', true, null);
createMenuItem(m, SWT.PUSH, "Item 2", null, '2', true, null);
createMenuItem(m, SWT.PUSH, "Item 2", null, '3', true, null);
: // other CoolItems

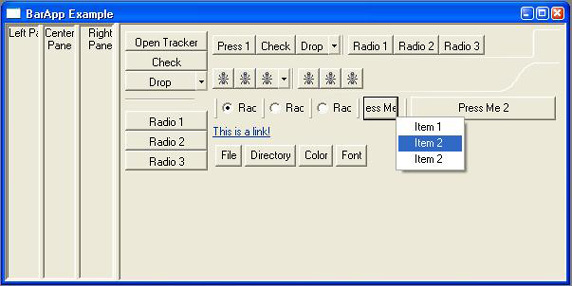

圖 2. CoolItem 示例
SashForm
通常需要給應用程序 GUI 的某些部分分配可變的屏幕空間。第 3 部分 介紹了如何用 TabFolder 實現此目標。而本文將介紹使用 SashForm 的替代方法。
SashForm 顯示多個（通常是兩個）控件時，在控件間可以有分隔 Sash（框格）。可移動此框格，在控件間分隔屏幕空間。請注意在多數情況下，SashFrom 中的控件是 Composite。要獲得最佳使用性，Composite 應當有邊框，以便讓 Sash 看起來更清楚。SashForm 可以嵌套在其他 SashForm 中（看起來工作得很好），從而形成相當復雜的分隔空間的方法。SashForm 在 custom 包中。
SashForm 必須定義成以下兩種互斥的樣式之一：
HORIZONTAL —— 水平方向排列元素
VERTICAL —— 垂直方向排列元素
它們還支持 SMOOTH 樣式，在使用此樣式時，框格的移動更流暢。
以下清單顯示了創建 SashForm 的方法。
清單 7. 創建 SashForm 的方法
protected SashForm createSashForm(Composite parent, int style) {
SashForm sf = new SashForm(parent, style);
return sf;
}
protected SashForm createVSashForm(Composite parent) {
return createSashForm(parent, SWT.VERTICAL);
}
protected SashForm createHSashForm(Composite parent) {
return createSashForm(parent, SWT.HORIZONTAL);
}
圖 3 和圖 4 顯示了 SashForm 的實際效果。圖 3 展示的是外部的 SashForm 移動到右側。圖 4 則展示調整內部 SashForm 以使中央 Composite 變得更大。把這兩個圖與 圖 1 對比，可以看出 Sash 預先配置的位置是，外部 Sash 20％，內部 Sash 33％。

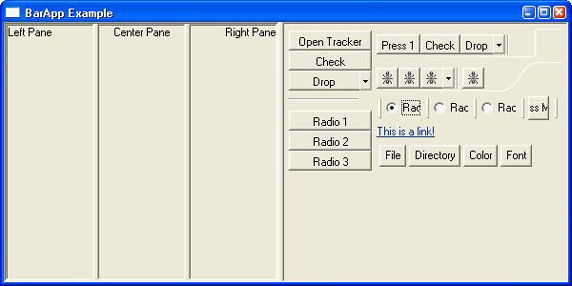

圖 3. SashForm 示例 1

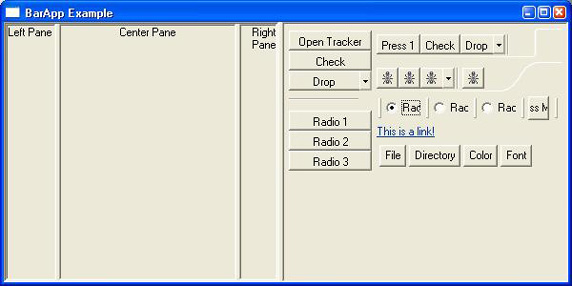

圖 4. SashForm 示例 2
CBanner
CBanner 是帶有定制、預定義布局的特殊 Composite。它支持三個控件：Left、Right 和 Bottom，這三個控件都是可選的；通常使用的是 Left 和 Right。一般來說這些控件是 ToolBar。CBanner 在 Eclipse 中被用來使主工具區恰好位於主菜單下。CBanner 在 custom 包中。
像 SashForm 一樣，CBanner 提供了分隔器，可以容易地移動，從而分隔 Left 和 Right 控件之間分隔空間。CBanner 有一個 setSimple(boolean) 方法，控制分隔器的形式。如果為 false，分隔器就采用粗曲線形式。
以下清單顯示了創建 CBanner 的代碼。
protected CBanner createCBanner(Composite parent) {
return new CBanner(parent, SWT.NONE);
}
圖 5 顯示了一個簡單的 CBanner 和一個復雜的 CBanner。
圖 5. CBanner 示例
Link
Link 與 PUSH 按鈕類似，但是看起來更像 Web 浏覽器中的文本鏈接。Link 只支持文本內容。Link 可以使用普通文本或 HTML A 標記作為內容（通常采用 <a href="某個 url">某些文本消息</a> 的形式）。如果使用 A 標記的語法，那麼 Link 看起來就像 Web 鏈接；否則，看起來就像 Label。請注意在 Eclipse V3.1 中才可以使用 Link。
以下清單顯示了創建 Link 的代碼。
清單 8. 創建 Link 的方法
protected Link createLink(Composite parent, String text,
SelectionListener listener) {
Link l = new Link(parent, SWT.NONE);
if (text != null) {
l.setText(text);
}
if (listener != null) {
l.addSelectionListener(listener);
}
return l;
}
圖 6 顯示了一個用紅色強調的 Link。

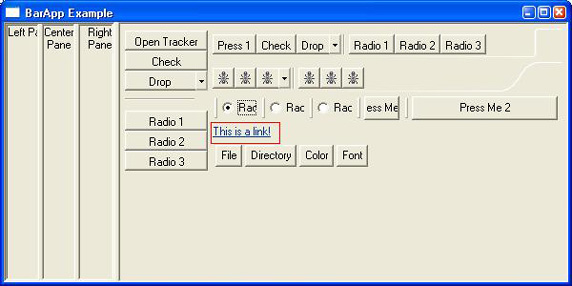

圖 6. Link 示例
Tracker
有些時候，您可能希望在修改控件大小或移動控件的同時給用戶提供反饋。Tracker 可實現此目的。它創建一個臨時的輪廓（實際是 GUI 上的透明窗口的邊框），可以通過鍵盤或鼠標移動它或修改大小。在關閉 Tracker 時，應用程序通常就把相關控件移動或修改尺寸到與 Tracker 匹配的位置和尺寸。應用程序也可以跟著 Tracker 持續地移動控件或修改控件大小。
以下清單顯示了創建 Tracker 的代碼。
清單 9. 創建 Tracker 的方法
protected Tracker createTracker(Composite parent, int style) {
return createTracker(parent, style, null, null);
}
protected Tracker createTracker(Composite parent, int style,
ControlListener cl, KeyListener kl) {
Tracker t = new Tracker(parent, style);
if (cl != null) {
t.addControlListener(cl);
}
if (kl != null) {
t.addKeyListener(kl);
}
return t;
}
圖 7 顯示了 Check 按鈕的 Tracker，擴展到了 GUI 的右側。

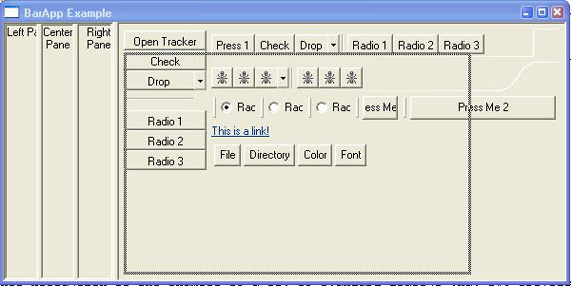

圖 7. Tracker 示例
Dialog
BasicApplication 類顯示了確定退出的 MessageBox。這個 MessageBox 就是 SWT 提供的一組標准對話框的一個示例。其他一些有用的對話框是：
FileDialog —— 允許用戶選擇文件
DirectoryDialog —— 允許用戶選擇目錄
FontDialog —— 允許用戶選擇字體
ColorDialog —— 允許用戶選擇選擇顏色值
請注意 Dialog 可能不允許您對其標題文本進行設置。
下面的清單顯示了創建全部 4 種 Dialog 的代碼。
清單 10. 創建多種 Dialog 的方法
FileDialog fd = new FileDialog(getShell(), SWT.OPEN);
fd.setText("Sample File Dialog");
String path = fd.open();
DirectoryDialog dd = new DirectoryDialog(getShell(), SWT.NONE);
dd.setText("Sample Directory Dialog");
String path = dd.open();
ColorDialog cd = new ColorDialog(getShell(), SWT.NONE);
cd.setText("Sample Color Dialog");
RGB rgb = cd.open();
FontDialog fd = new FontDialog(getShell(), SWT.NONE);
fd.setText("Sample Font Dialog");
FontData d = fd.open();
圖 8 至圖 11 顯示了不同 Dialog 的實際效果。
圖 8. 文件對話框示例

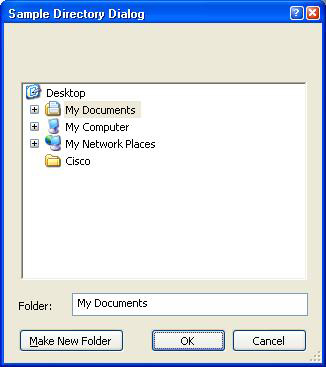

圖 9. 目錄對話框示例

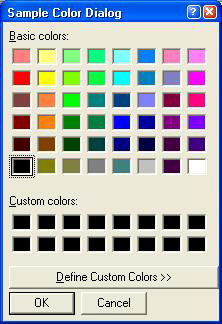

圖 10. 顏色選擇示例

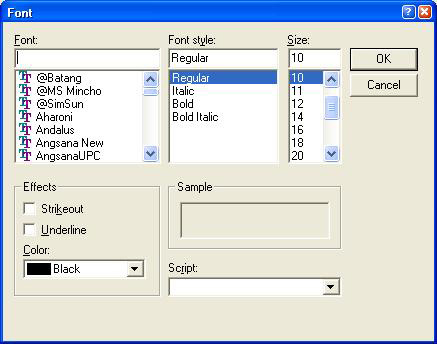

圖 11. 字體選擇示例
結束語
本系列的第 4 部分介紹了 SWT 的控件 ToolBar、CoolBar、Tray、Link、SashForm、CBanner、Tracker 和不同的 Dialog。我們現在完成了對 SWT GUI 控件的游歷。本系列的下一篇文章將進入 JFace 的領域，介紹如何使用 JFace ContentProvider 和 LabelProvider 構建表格和樹的模型。
