使用EMF Query查詢EMF模型

EMF 是 Eclipse 組織推出的建模框架。它能夠幫助我們將模型(UML, XSD等)轉換成為健壯且功能豐富的Java 代碼。通過使用 EMF，我們編寫的程序能免費的獲得一個健壯的模型層，它通常比我們自己手工編寫的模型層更為健壯。事實上，有很多商業產品都使用了 EMF 來作為其模型層。由於 EMF 的廣泛使用，Eclipse 組織為其推出了眾多的周邊模塊。

1 介紹

由於EMF（全稱Eclipse Modeling Framework）在Java陣營中的廣泛使用，用戶迫切的需要更多基於EMF的功能。因而，Eclipse組織為其推出了眾多的周邊模塊。例如目前已經較為成熟的GEF(Graphical Editing Framework)和GMF (Graphical Modeling Framework)就能幫助用戶開發基於EMF的圖形編輯器。事實上，基於EMF的新技術遠不止GEF和GMF。EMFT (Eclipse Modeling Framework Technology) 是Eclipse專門用來發展基於EMF的新技術的專門項目。今天我們將要介紹的EMF Query就是EMFT的一個子組件。我們可以使用它來對EMF模型進行查詢，從而降低了處理復雜模型的難度。

2 建立Library模型

在介紹EMF的文章中，最常用的例子是Library樣例。Library模型的UML圖如下所示： (本文中用到的ecore model和源代碼在附件emfquery.zip中)

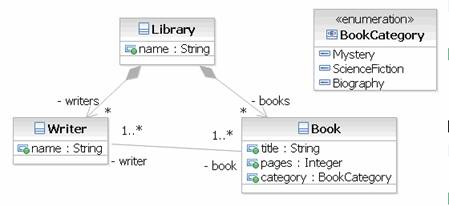

圖 1 Library模型

正如我們所看到的，Library例子相當簡單，它僅僅包含三個類：Library, Writer, Book，以及一個BookCategory枚舉類型。在使用EMF時，我們首先需要獲得一個ECore模型，這個Ecore模型將用於定義用戶模型（例如Library模型）的metadata。我們可以從頭開始創建一個ECore模型，也可以通過別的模型導入。如果使用Rational家族中的產品進行UML建模，那麼我們能夠在Rational產品中直接將UML模型導出為ECore模型。另外，我們也可以通過創建XSD文檔或者Annotated Java文件，並且利用EMF自帶的向導轉換為ECore模型。

在獲得了Ecore模型之後，我們在Eclipse中創建一個Java項目。在"New Java Project"向導中，我們將工程的名稱設置為test.emf.query，並且我們應當選擇分離源代碼目錄和輸出目錄。我們在新建好的 test.emf.query項目中建立一個新的model目錄，並將library.ecore文件保存到這個目錄中。

為了生成模型的Java實現，我們首先需要利用EMF提供的向導將.ecore模型轉化為.genmodel模型。這可以通過如圖 2所示的"New EMF Model"向導來進行。

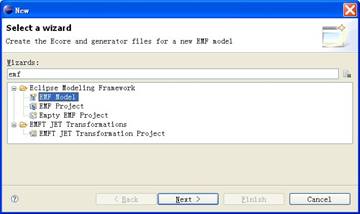

圖 2 使用"New EMF Model"向導建立新項目

我們將Library.genmodel生成到model目錄下，並雙擊其進行編輯。在.genmodel的編輯器中，我們選擇Library包，並修改其"Base Package"屬性為emf.model。這個屬性會影響生成的Java代碼的包名稱。

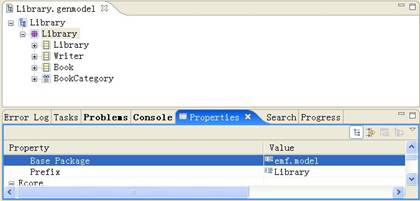

圖 3 使用"New EMF Model"向導建立新項目

接下來，我們就可以生成Library模型的Java實現了。在Library包上單擊右鍵，並在彈出菜單中選擇Generate Model Code項，在test.emf.query項目中生成Library的Java實現。經過這一步之後，我們的test.emf.query將會變成一個插件項目，這並不意味著EMF只能作為插件被使用。對於插件項目而言，我們可以更為方便的設置對插件的依賴關系。現在我們通過雙擊打開 plugin.xml，然後進入Dependencies標簽頁，並添加對org.eclipse.emf.query插件的依賴，如圖 4所示。

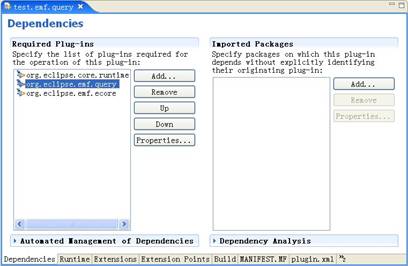

圖 4 添加對EMF Query的依賴

在進行完迄今為止的這些步驟之後，我們可以開始編寫代碼來測試EMF Query的功能了。

3 使用EMF Query查詢

EMF Query是一個非常容易使用的框架，Query框架將遍歷模型中的每個元素，而用戶需要做的工作是編寫一個繼承自Condition的類來判斷模型中的元素是否應該出現在查詢的結果中。在EMF Query框架中，已經提供了大量我們立刻可用的Condition子類。

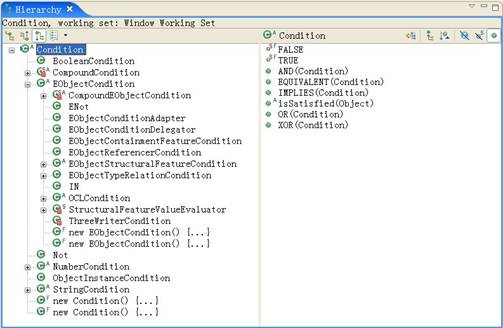

圖 5 使用Hierachy視圖查看Condition類型

通常情況下，我們既可以使用已有的Condition類也可以創建新的Condition類。對於在EMF模型中進行查詢而言，我們最常用到的是EObjectCondition類及其子類。

表 1 用於EMF的一些Condition類
類名 用途 EObjectCondition 所有用於檢查EMF模型的條件類都應該繼承EObjectCondition類。這個條件類接收一個PruneHandler類的對象。PruneHandler用於判斷是否需要處理當前正在比較的EMF對象的子對象。 EObjectAttributeValueCondition 這個條件類用於判斷當前正在處理的EMF對象的屬性是否滿足特定的條件。這個條件類接收一個PruneHandler對象和另一個Condition對象。傳入的Condition對象將被用於對屬性的值進行判斷。 EObjectReferencerCondition 這個條件類用於判斷當前正在處理的EMF對象是否引用了一個特定的EMF對象。

當我們了解了一些常用的Condition之後，我們就可以開始編寫代碼來對我們的EMF模型進行查詢了。下面的代碼演示了如何利用EObjectAttributeValueCondition和EObjectReferencerCondition來進行模型的查詢。

代碼 1 查詢超過500頁的書籍

public　Collection　queryLargeBook(EObject　root)　{
　SELECT　select　=　new　SELECT(new　FROM(root),　new　WHERE(
　　new　EObjectAttributeValueCondition(LibraryPackage.eINSTANCE　
|-------10--------20--------30--------40--------50--------60--------70--------80--------9|
|--------　XML　error:　The　previous　line　is　longer　than　the　max　of　90　characters　---------|
　　　.getBook_Pages(),　new　NumberCondition.IntegerValue(
|-------10--------20--------30--------40--------50--------60--------70--------80--------9|
|--------　XML　error:　The　previous　line　is　longer　than　the　max　of　90　characters　---------|
　　　new　Integer(500),　new　Integer(Integer.MAX_VALUE)))));
|-------10--------20--------30--------40--------50--------60--------70--------80--------9|
|--------　XML　error:　The　previous　line　is　longer　than　the　max　of　90　characters　---------|

　return　select.execute();
　}

在上面的代碼中，我們檢查每個Book對象的Pages屬性。對於Pages屬性的檢查是通過一個NumberCondition對象進行的。

代碼 2 查詢某個作者創作的所有書籍

public　Collection　queryBookByWriter(EObject　root,　Writer　writer)　{
　SELECT　select　=　new　SELECT(new　FROM(root),　new　WHERE(
　　new　EObjectReferencerCondition(writer)));

　return　select.execute();
　}

在上面的代碼中，我們查詢了一個作者所寫的所有書籍。除了使用已有的條件類之外，我們也可以創建新的條件類，例如，如果希望查詢所有具有三個作者的書籍，那麼我們可以編寫如下的條件類：

代碼 3 查詢擁有三個作者的所有書籍

private　class　ThreeWriterCondition　extends　EObjectCondition　{
　public　ThreeWriterCondition()　{
　　super(PruneHandler.NEVER);
　}

　@Override　
　public　boolean　isSatisfied(EObject　eObject)　{
　　if　(eObject　instanceof　Book)　{
　　Book　book　=　(Book)　eObject;
　　List　writers　=　book.getWriter();
　　if　(writers.size()　==　3)
　　　return　true;
　　}
　　return　false;
　}

　}

自己編寫的Condition類並沒有什麼特殊之處，其使用方法與庫中的條件類是完全一樣的：

代碼 4 使用新建的Condition類

public　Collection　queryBookWithThreeWriters(EObject　root)　{
　SELECT　select　=　new　SELECT(new　FROM(root),　new　WHERE(
　　new　ThreeWriterCondition()));

　return　select.execute();
　}

4 測試結果

最後，我們可以使用JUnit來測試我們的查詢代碼。由於我們的項目基於JDK 5.0開發，因而我們可以使用JUnit 4.0來進行測試。JUnit 4.0充分利用了JDK 5.0中引入的Annotation機制，在代碼編寫方面與之前的版本有著相當大的區別。當然，它還是一樣的簡單易用。下面就是我們用於測試三個 Query函數的測試方法。

代碼 5 使用JUnit 4.0測試查詢

@Test
　public　void　testQueryLargeBook()　{
　Collection　books　=　query.queryLargeBook(library);
　if　(books.size()　<　1)
　　fail("No　large　book　is　found");
　for　(Iterator　iter　=　books.iterator();　iter.hasNext();)　{
　　Book　element　=　(Book)　iter.next();
　　if　(element.getPages()　<　500)
　　fail("Small　book　is　found　in　the　result");
　}
　}

　@Test
　public　void　testQueryBookByWriter()　{
　Collection　books　=　query.queryBookByWriter(library,　writer);
　if　(books.size()　<　1)
　　fail("No　book　is　found");
　for　(Iterator　iter　=　books.iterator();　iter.hasNext();)　{
　　Book　book　=　(Book)　iter.next();
　　if　(!book.getWriter().contains(writer))
　　fail("Found　a　book　which　is　not　authored　by　"
　　　+　writer.getName());
　}
　}

　@Test
　public　void　testQueryBookWithThreeWriters()　{
　Collection　books　=　query.queryBookWithThreeWriters(library);
　if　(books.size()　<　1)
　　fail("No　book　is　found");
　for　(Iterator　iter　=　books.iterator();　iter.hasNext();)　{
　　Book　book　=　(Book)　iter.next();
　　if　(book.getWriter().size()　!=　3)
　　fail("Found　a　book　which　has　less　than　three　authors");
　}
　}

在編寫測試用例時，JUnit 4.0不再強制要求我們遵守方法的命名規則。相反，只要用@Test標注過的方法，就是測試方法。另外，在測試執行之前，我們首先需要生成一個測試用的模型，這可以通過下面的代碼來完成：

代碼 6 生成測試用Library模型

@Before　
　public　void　setUp()　throws　Exception　{
　lp　=　LibraryPackage.eINSTANCE;
　lf　=　LibraryFactory.eINSTANCE;

　library　=　lf.createLibrary();
　writer　=　lf.createWriter();
　writer.setName("James　Gan");

　Writer　writer1　=　lf.createWriter();
　writer1.setName("Ping　Hao");
　library.getWriters().add(writer1);

　Writer　writer2　=　lf.createWriter();
　writer2.setName("Qiu　Qiu");
　library.getWriters().add(writer2);

　Book　book　=　lf.createBook();
　book.setTitle("How　to　Query　with　EMF　Query");
　book.setPages(1000);
　book.getWriter().add(writer);
　library.getBooks().add(book);

　Book　book1　=　lf.createBook();
　book1.setTitle("How　to　play　basketball");
　book1.setPages(1000);
　book1.getWriter().add(writer);
　book1.getWriter().add(writer1);
　book1.getWriter().add(writer2);
　library.getBooks().add(book1);

　library.getWriters().add(writer);

　query　=　new　QueryLibrary();
　}

和@Test一樣，@Before也是JUnit中的Anotation類，它表示被標注的方法將會在測試方法之前執行，用於進行測試場景的設置等工作。最後，我們運行JUnit進行測試，可以獲得如所圖 6示結果，所有方法均通過測試。

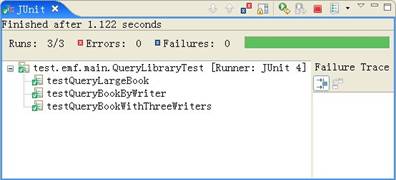

圖 6 查看測試結果

5 結論

本文通過一個簡單的例子介紹了使用EMF Query進行模型查詢的基本過程。EMF Query是EMF Technology項目的一個重要的子項目。除了本文介紹的Query組件之外，EMF Technology還包含了其他一些有趣的主題，例如OCL，Teneo，Transaction，Validation和Net4J等。對模型驅動開發感興趣的朋友不妨訪問http://www.eclipse.org/emft 已獲得更進一步的信息。
