在這一篇中，我將向大家介紹圖形用戶界面中的低級圖形用戶界面。所謂低級圖形用戶界面，指的是那種我們可以自己在上面畫圖的控件，它是和TextBox，List等等這些用戶控件剛好相對的概念，因為這些用戶控件的形狀是事先畫好的，無需我們程序員操心，所以稱為高級圖形界面。低級圖形用戶界面什麼東西都需要我們自己畫，所以比較復雜，當然也更加靈活，只有想不到，沒有畫不出，所以我們先介紹它。
在J2ME開發中，低級圖形用戶界面是由javax.microedition.lcdui.Canvas類實現的，我們只要繼承這個類，並實現這個類的paint方法，就可以隨心所欲的進行繪畫了。當然，繪畫之前，我們少不了要了解我們的手機屏幕究竟有多大的畫圖空間，這可以通過調用Canvas類的getWidth和getHeight方法實現。下面是一個簡短的程序，向大家演示了怎麼獲畫布的大小，同時，也算是一個小小的框架。首先，當然是創建我們自己的畫布，代碼如下： package com.xkland.j2me;
import javax.microedition.lcdui.Canvas;
import javax.microedition.lcdui.Graphics;
/** *//**
*
* @author 海邊沫沫
*/
public class MyCanvas extends Canvas {
/** *//** Creates a new instance of MyCanvas */
public MyCanvas() {
}
public void clearBackground(Graphics g){
int color = g.getColor();
g.setColor(0xffffff);
g.fillRect(0,0,getWidth(),getHeight());
g.setColor(color);
}
public void paint(Graphics g){
//清除背景
clearBackground(g);
//顯示可供繪圖的區域的大小
g.drawString("寬度：",10,10,Graphics.LEFT|Graphics.TOP);
g.drawString(String.valueOf(getWidth()),50,10,Graphics.LEFT|Graphics.TOP);
g.drawString("高度：",10,25,Graphics.LEFT|Graphics.TOP);
g.drawString(String.valueOf(getHeight()),50,25,Graphics.LEFT|Graphics.TOP);
}
}
第二個類當然就是我們的Midlet了，因為它是主程序嘛。在程序啟動的時候調用display.setCurrent將畫布設置為主界面，同時設置事件監聽器。代碼比較簡單，如下： packagecom.xkland.j2me;
import javax.microedition.midlet.*;
import javax.microedition.lcdui.*;
/** *//**
*
* @author 海邊沫沫
* @version
*/
public class CanvasTest extends MIDlet{
private Canvas canvas = new MyCanvas();
private Display display = null;
private Command exitCommand = new Command("退出",Command.EXIT,1);
public void startApp() {
if(display==null){
display = Display.getDisplay(this);
canvas.addCommand(exitCommand);
canvas.setCommandListener(new MyCommandListener(this,canvas));
display.setCurrent(canvas);
}
}
public void pauseApp() {
}
public void destroyApp(boolean unconditional) {
}
}
第三個類當然是我們的事件監聽器類了，等一下我們會講到，Canvas支持許多低級事件，比如鍵盤的按鍵事件，所以我們這裡把事件監聽器單獨抽取出來，代碼如下： packagecom.xkland.j2me;
import javax.microedition.lcdui.CommandListener;
import javax.microedition.lcdui.Command;
import javax.microedition.lcdui.Displayable;
import javax.microedition.lcdui.Canvas;
/** *//**
*
* @author 海邊沫沫
*/
public class MyCommandListener implements CommandListener{
private CanvasTest app;
private Canvas canvas;
/** *//** Creates a new instance of MyCommandListener */
public MyCommandListener(CanvasTest app,Canvas canvas) {
this.app = app;
this.canvas = canvas;
}
public void commandAction(Command cmd, Displayable displayable){
if(cmd.getLabel().equalsIgnoreCase("退出")){
app.destroyApp(false);
app.notifyDestroyed();
}
}
}
下面是運行效果：
知道了畫圖區域的大小，同時又知道Canvas可以支持許多低級事件，我們就可以發揮我們自己的想象力創建一個小游戲了。下面，我將寫一個簡單的拼圖游戲，只需要使用上下左右四個方向鍵操作即可，在事件監聽器中，我們只需響應Canvas的keyPressed()事件即可。代碼也不復雜，只需把上面的程序稍加擴展即可。當然，我們還需要准備一些圖片當素材。

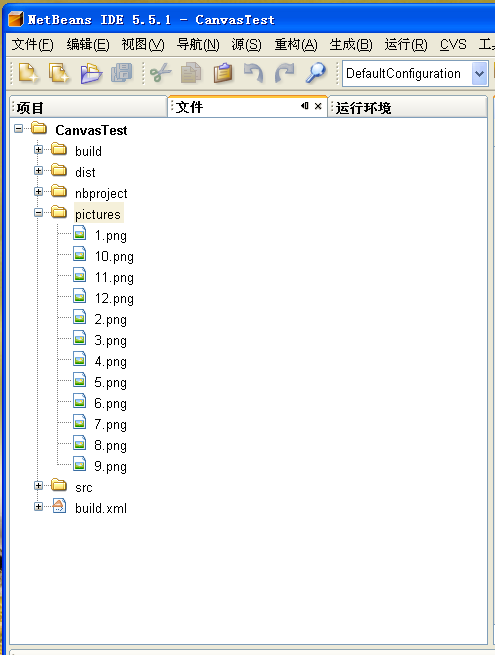

首先，在網上隨便找一張圖片，使用圖形編輯軟件調整圖片的大小，然後再裁成3*4共12幅圖象。把這12幅圖象分別命名為1.png到12.png，同時還要准備一張全白的圖片，命名為0.png，這張圖片和前面的12張圖片一樣大小。在項目所在的文件夾下建立一個文件夾，取名為pictures，把這些圖片都拷貝進去。在NetBeans IDE左邊的文件選項卡中可以看到這些文件，如圖：

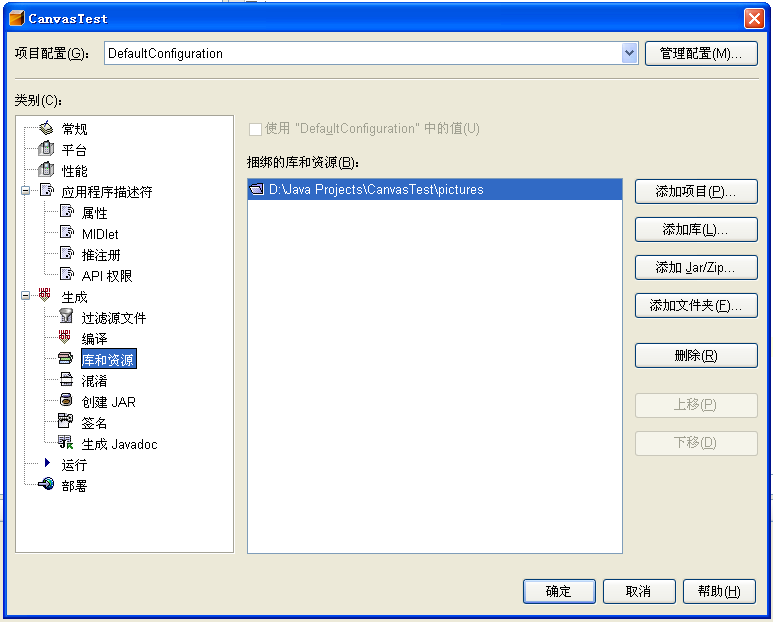

但是，在生成項目的時候，這些文件並不會自動打包到項目中，我們必須將這個文件夾捆綁為該項目的資源。在項目上點右鍵，在彈出的菜單中選擇屬性，彈出如下對話框，選中左邊的“庫和資源”，在右邊點擊“添加文件夾”按鈕即可：
下面是我的MyCanvas類的全部代碼，其它兩個類的代碼沒有改變。在這裡，我使用的圖片是174*280的大小，切割後的小圖片每一個都是58*70的大小，空白的圖片也是58*70的大小。請看代碼：
package com.xkland.j2me;
import javax.microedition.lcdui.Canvas;
import javax.microedition.lcdui.Graphics;
import javax.microedition.lcdui.Image;
import java.util.Random;
/** *//**
*
* @author 海邊沫沫
*/
public class MyCanvas extends Canvas {
public int[][] pics = new int[4][4];
public Image[] images = new Image[13];
public int step = 0;
public int spaceX = 3;
public int spaceY = 0;
public int spaceValue = 0;
/** *//** Creates a new instance of MyCanvas */
public MyCanvas() {
//隨機填充數組
for(int i=0;i<4;i++){
for(int j=0;j<3;j++){
pics[i][j] = i*3 + j + 1;
}
}
pics[0][3] = 0;
Random rand = new Random();
for(int i=0; i<4; i++){
int x1 = rand.nextInt(3);
int y1 = rand.nextInt(4);
int x2 = rand.nextInt(3);
int y2 = rand.nextInt(4);
int n = pics[y1][x1];
pics[y1][x1] = pics[y2][x2];
pics[y2][x2] = n;
}
//載入圖片
for(int i=0; i<13; i++){
try{
images[i] = Image.createImage("/" + String.valueOf(i) + ".png");
}catch(Exception e){
//不做處理
}
}
}
public void clearBackground(Graphics g){
int color = g.getColor();
g.setColor(0xcccccc);
g.fillRect(0,0,getWidth(),getHeight());
g.setColor(color);
}
public void paint(Graphics g){
//清除背景
clearBackground(g);
//繪制網格
g.setColor(0x000000);
g.drawRect(1,3,236,284);
g.drawLine(1,74,237,74);
g.drawLine(1,145,178,145);
g.drawLine(1,216,178,216);
g.drawLine(60,3,60,287);
g.drawLine(119,3,119,287);
g.drawLine(178,3,178,287);
//根據pics數組和images數組的內容繪圖到網格中
for(int i=0; i<4; i++){
for(int j=0; j<3; j++){
g.drawImage(images[pics[i][j]],j*59+2,i*71+4,Graphics.TOP|Graphics.LEFT);
}
}
g.drawImage(images[pics[0][3]],179,4,Graphics.TOP|Graphics.LEFT);
//繪制所用的步驟
g.drawString("步數：",182,140,Graphics.TOP|Graphics.LEFT);
g.setColor(0xffffff);
g.fillRect(182,158,50,18);
g.setColor(0xff0000);
g.drawString(String.valueOf(step),187,160,Graphics.TOP|Graphics.LEFT);
}
public void keyPressed(int keyCode){
switch(getGameAction(keyCode)){
case RIGHT:
right();
break;
case LEFT:
left();
break;
case UP:
up();
break;
case DOWN:
down();
break;
}
repaint();
}
public void up(){
if(spaceY < 3){
pics[spaceY][spaceX] = pics[spaceY+1][spaceX];
pics[spaceY+1][spaceX] = 0;
spaceY ++;
step ++;
}
}
public void down(){
if(spaceY >0){
pics[spaceY][spaceX] = pics[spaceY-1][spaceX];
pics[spaceY-1][spaceX] = 0;
spaceY --;
step ++;
}
}
public void left(){
int rightLimit = 2;
if(spaceY == 0){
rightLimit = 3;
}
if(spaceX < rightLimit){
pics[spaceY][spaceX] = pics[spaceY][spaceX+1];
pics[spaceY][spaceX+1] = 0;
spaceX ++;
step ++;
}
}
public void right(){
if(spaceX > 0 ){
pics[spaceY][spaceX] = pics[spaceY][spaceX -1];
pics[spaceY][spaceX-1] = 0;
spaceX --;
step ++;
}
}
}

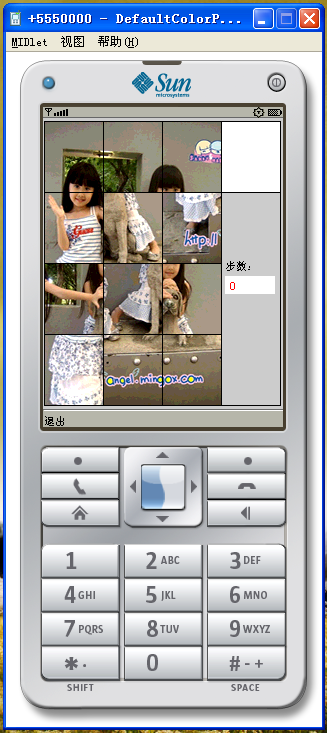

運行項目，得到如下的效果，使用上下左右四個鍵可以移動圖片：

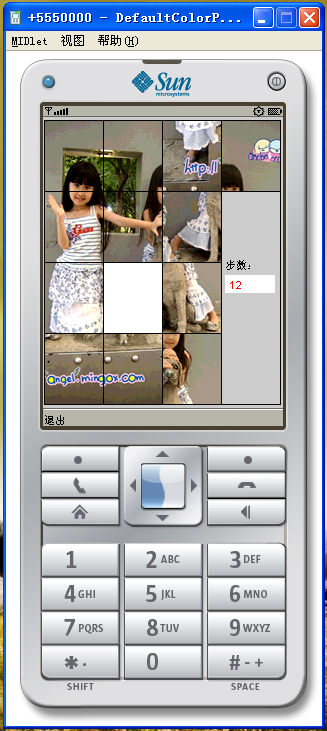

游戲過程中的截圖：

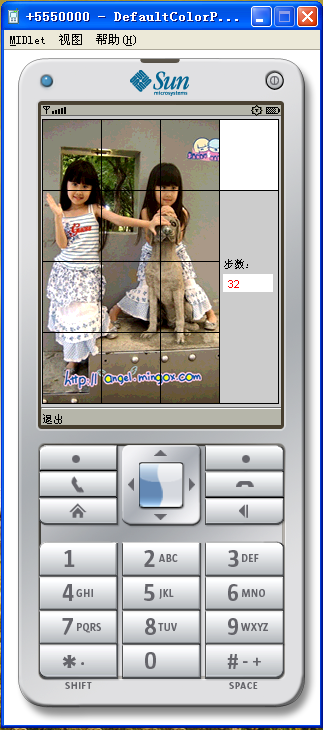

游戲完成後的截圖：
當然，大家也可以自己添加拼圖完成後的判斷代碼，在拼圖成功後自動彈出提示信息。
