報表應用系列——圖表JFreeChart: 第4章 折線圖

編輯:關於JAVA

4.1. 簡單折線圖

使用CategoryDataset為圖表提供數據。

DefaultCategoryDataset dataset = new DefaultCategoryDataset();
dataset.addValue(100, "Jan", "Spring Security");
dataset.addValue(150, "Jan", "jBPM 4");
dataset.addValue(300, "Jan", "Ext JS");
dataset.addValue(100, "Jan", "JFreeChart");

如果我們只畫一條折線時,確保第二個參數是一致的。

下一步使用createLineChart創建圖表。

JFreeChart chart = ChartFactory.createLineChart(
   "chart", // 標題
   "num", // 橫坐標
   "type", // 縱坐標
   dataset, // 數據
   PlotOrientation.VERTICAL, // 豎直圖表
   true, // 是否顯示legend
   false, // 是否顯示tooltip
   false  // 是否使用url鏈接
);

最後通過ChartUtilities將報表導出成圖片。

圖 4.1. 簡單折線圖

4.2. 三維折線圖

把createLineChart換成createLineChart3D就可以實現三維折線圖。

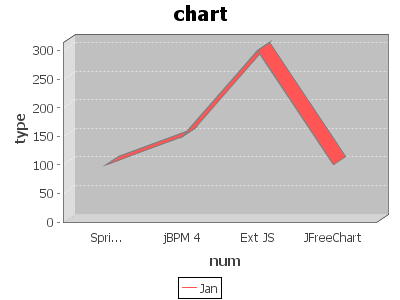

圖 4.2. 三維折線圖

4.3. 多重折線圖

在CategoryDataset中設置多個分組即可顯示為多重折線圖。

dataset.addValue(100, "Jan", "Spring Security");
dataset.addValue(150, "Jan", "jBPM 4");
dataset.addValue(300, "Jan", "Ext JS");
dataset.addValue(100, "Jan", "JFreeChart");
dataset.addValue(200, "Fer", "Spring Security");
dataset.addValue(120, "Fer", "jBPM 4");
dataset.addValue(240, "Fer", "Ext JS");
dataset.addValue(40, "Fer", "JFreeChart");

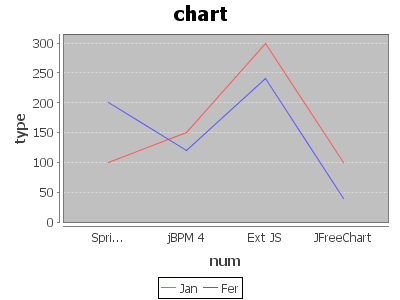

圖 4.3. 多重折線圖

4.4. 設置折線樣式

設置節點的樣式。

renderer.setBaseShapesVisible(true);
renderer.setShape(new Ellipse2D.Double(-2, -2, 4, 4));

顯示數值

renderer.setItemLabelsVisible(true);
renderer.setBaseItemLabelGenerator(new StandardCategoryItemLabelGenerator());

顯示虛線

renderer.setStroke(new BasicStroke(1.0f, BasicStroke.CAP_BUTT,
     BasicStroke.JOIN_MITER, 10.0f, new float[] {10.0f}, 0.0f));

只要會用awt,想要什麼樣的圖形都可以畫出來。

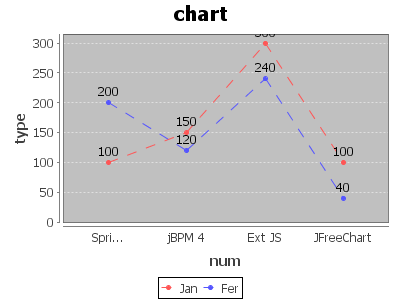

圖 4.4. 設置折線樣式
