報表應用系列——圖表JFreeChart: 第2章 柱狀圖

2.1.　簡單柱狀圖

首先為柱狀圖准備數據，柱狀圖必須使用CategoryDataset，這裡我們使用DefaultCategoryDataset。

DefaultCategoryDataset　dataset　=　new　DefaultCategoryDataset();
dataset.addValue(100,"Spring　Security","Jan");
dataset.addValue(200,"jBPM　4","Jan");
dataset.addValue(300,"Ext　JS","Jan");
dataset.addValue(400,"JFreeChart","Jan");

每調用一次addValue()就會向Dataset中添加一條數據，在圖表中看來就是一個柱狀矩形，第一個參數100是柱狀矩形的長度，第二個參數表示數據的名稱，，第三個參數表示數據的分類。

有了圖表數據，下一步使用這些數據創建一個柱狀圖表。

JFreeChart　chart　=　ChartFactory.createBarChart(
　　 "chart",//　標題
　　 "num",//　橫軸名稱
　　 "type",//　縱軸名稱
　　 dataset,//　數據
　　 PlotOrientation.VERTICAL,//　使用垂直柱狀圖
　　 true,//　是否使用legend　
　　 false,//　是否使用tooltip　
　　 false　//　是否使用url鏈接
);

最後使用ChartUtilities將chart導出為PNG圖片。

FileOutputStream　fos　=　null;

try　{
　　 fos　=　new　FileOutputStream("target/bar1.png");
　　 ChartUtilities.writeChartAsPNG(fos,chart,400,300);
}　finally　{
　　 fos.close();
}

圖　2.1.　簡單柱狀圖

完整代碼如下所示：

DefaultCategoryDataset　dataset　=　new　DefaultCategoryDataset();
dataset.addValue(100,"Spring　Security","Jan");
dataset.addValue(200,"jBPM　4","Jan");
dataset.addValue(300,"Ext　JS","Jan");
dataset.addValue(400,"JFreeChart","Jan");

JFreeChart　chart　=　ChartFactory.createBarChart("chart","num",
　　　　"type",dataset,PlotOrientation.VERTICAL,true,false,
　　　　false);
FileOutputStream　fos　=　null;

try　{
　　fos　=　new　FileOutputStream("target/bar1.png");
　　ChartUtilities.writeChartAsPNG(fos,chart,400,300);
}　finally　{
　　fos.close();
}　

2.2.　水平柱狀圖

把PlotOrientation.VERTICAL改成PlotOrientation.HORIZONTAL，柱狀圖就從豎直的變成了水平的。

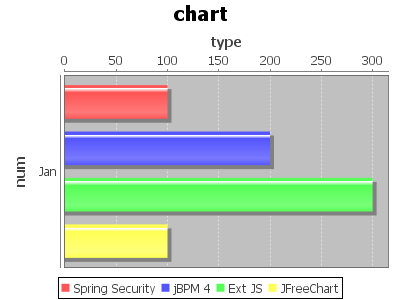

圖　2.2.　水平柱狀圖

2.3.　三維柱狀圖

使用createBarChart3D就會生成三維柱狀圖。

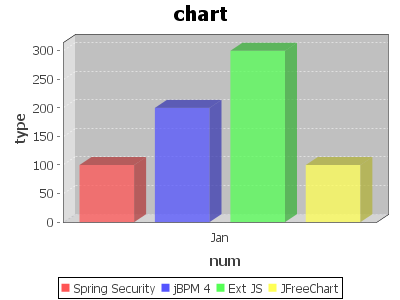

圖　2.3.　三維柱狀圖

2.4.　分組柱狀圖

DefaultCategoryDataset支持分組統計，我們只需要在addValue()時為數據指定分組類型，顯示柱狀圖時會自動根據類別分組顯示。

dataset.addValue(100,"Spring　Security","Jan");
dataset.addValue(200,"jBPM　4","Jan");
dataset.addValue(300,"Ext　JS","Jan");
dataset.addValue(100,"JFreeChart","Jan");
dataset.addValue(60,"Spring　Security","Fer");
dataset.addValue(100,"jBPM　4","Fer");
dataset.addValue(340,"Ext　JS","Fer");
dataset.addValue(130,"JFreeChart","Fer");

圖　2.4.　分組柱狀圖

2.5.　負向坐標

為dataset添加一個負值，就可以在圖標上顯示出負向坐標了。

dataset.addValue(-20,"Ext　JS","Jan");

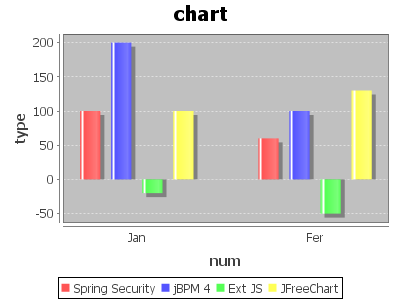

圖　2.5.　負向坐標

TODO

SlidingCategoryDataset

IntervalBar

LayeredBar

survey

設置Label

隱藏axis

中文

背景顏色
