多線程環境下的程序調試是讓開發者頭痛的問題。在 IDE 中通過添加斷點的 方式調試程序，往往會因為停在某一條線程的某個斷點上而錯失了其他線程的執 行，線程之間的調度往往無法預期，並且會因為斷點影響了實際的線程執行順序 。因此，在調試多線程程序時，開發者往往會選擇打印 Trace Log 的方式來幫 助調試。
使用 Log 來幫助調試的問題在於，開發者往往無法預期哪些關鍵點需要記錄 ，於是在整個程序的調試過程中，需要不斷的加入 Log 調用，編譯生成可執行 程序並部署，這對於大尺寸的軟件開發項目無疑是噩夢，會直接影響到開發效率 。
有沒有一種辦法，可以獨立於程序代碼，能在運行期間綁定到程序上並獲取 程序運行過程當中的關鍵信息呢？更重要的，這種方法應該是可定制的，開發者 可以通過少量的努力，就可以達到特定的調試目的。答案是肯定的。通過使用 java Debug Interface（JDI），開發者可以快速開發定制出適用於自己的線程 Profiling 工具。這樣的工具獨立於主程序，並且可高度定制。在接下來的文章 中，我們將介紹如何實現該工具。
認識 JPDA 和 JDI
從 J2SE 1.3 開始，Java 開始提供了一套叫做 Java Platform Debugger Architecture（JPDA）的架構，開發者可以通過這套架構來開發調試用程序。這 套架構被主流的 Java IDE（如 Eclipse、NetBeans 等）廣泛地采用。
具體來說，JPDA 不僅僅是一套 API 的組合，也不只是一個具體的工具。這 套架構提供了從目標程序、調試雙方的信息協議，到供開發者使用的結構調用， 都一一做出了定義。在 J2SE 5.0 中，它由三個部分組成：
Java Virtual Machine Tools Interface（JVMTI），是一套低級別的 native 接口。它定義了 Java 虛擬機所必需為調試提供的服務接口。JVMTI 在 Java 5.0 之前的前身是 JVMDI（Jave Virtual Machine Debug Interface）。
Java Debug Wire Protocol（JDWP），定義了調試雙方信息和請求的文本格 式。
Java Debuger Interface（JDI），定義了代碼級別的調試接口。
從開發者的角度來看，調試工具的開發既可以基於 JVMTI 也可以基於 JDI。 JVMTI 是 native 接口，使用起來相對復雜，並且需要 C 語言的基礎，因此， 在本文中，我們將介紹如何使用 JDI 這種最上層的方式來開發 Java 調試程序 。
需求分析
在接下的部分，我們將介紹如何使用 JDI 來開發一個用來調試多線程程序的 工具。在開始前，讓我們先列出這個工具需要滿足的功能：
獨立於目標應用程序的。
應該足夠簡單，並且能在通過少量的代碼修改就能完成集中配置，這樣是幫 助開發者不需要付出太多的努力就能開始調試自己的多線程程序。
能夠抓取足夠的信息，比如說異常的信息，程序調用過程中的變量值等等。
所生成的 Log 應該足夠清晰，能夠按不同的線程來分離記錄，而不是按照時 間的順序來生成每一條記錄，否則會給調試帶來不便。
實現
在文章最後的 示例代碼 中，我們展示了一個典型的基於 JDI 的調試工具邏 輯，並且用它來 Profile 一個簡單的多線程程序的執行。根據前面所提到的需 求，代碼展示了線程運行棧快照、方法調用的入口參數值收集、異常過濾定制、 類過濾配置、線程 Log 記錄等功能。具體來說：
獨立於目標程序
分析工具可以通過如下方式啟動：
java Trace options class args
支持的 options 參數：
-output 文件名：工具生成的 Log 的路徑
class 是目標程序的入口類，args 為目標程序的輸入參數
簡潔配置
異常過濾配置：
您可以在 ExceptionConfig.properties 屬性文件中配置所需記錄異常類型 。在 Demo 代碼中配置了對於 NullPointerException 和 UserDefinedException 兩種異常，分析工具將追蹤這兩種異常情況。
ExceptionName = exceptions.UserDefinedException;java.lang.NullPointerException
類過濾配置：
您可以在 ClassExcludeConfig.properties 屬性文件中配置被過濾的類模式 ，分析工具將不會處理被過濾類的任何事件。
ExcludedClassPattern=java.*;javax.*;sun.*;com.sun.*;com.ibm.*
運行
在目標的主程序的生命周期中，分析器完成以下操作：
綁定，分析工具和目標調試程序的虛擬機實例綁定；
事件注冊，分析工具向虛擬機實例注冊相關事件請求，整個分析過程采取基 於事件驅動的模式。
線程運行時信息挖掘。
分類信息生成。
以上四點操作滿足了需求：通過采用綁定機制實現調試程序和工具程序的獨 立，分析工具和目標程序以監聽端口、共享內存等方式進行通信，無須目標程序 進行任何代碼修改即可實現調試。采用基於事件的機制可以幫助開發者依據實際 需要集中注冊和處理事件。作為基礎框架，分析工具注冊了支持異常、執行流程 等事件，並提供了異常時運行棧快照，方法進出參數記錄等功能實現信息抓取。 支持單線程為單位的 Log 記錄，將開發者從無序不可預測的多線程執行中擺脫 出來，對調試程序提供幫助。
下面將詳細闡述實現步驟：
綁定
JDI 支持四種對目標程序的綁定方式，分別為：
分析器啟動目標程序虛擬機實例
分析器綁定到已運行的目標程序虛擬機實例
目標程序虛擬機實例綁定到已運行的分析器
目標程序虛擬機實例啟動分析器
JDI 支持一個分析器綁定多個目標程序，但一個目標程序只能綁定一個分析 器。為支持以上綁定，JDI 對應有 LaunchingConnector，AttachingConnector 和 ListeningConnector，具體類介紹可以參照 文檔。
本文采用第一種綁定方式闡述如何開發定制的多線程分析器，其它綁定方式 可以參照 文檔。
綁定過程分為三個步驟：
獲取連接實例
清單 1. 獲取連接實例
LaunchingConnector findLaunchingConnector() {
List connectors = Bootstrap.virtualMachineManager ().allConnectors();
Iterator iter = connectors.iterator();
while (iter.hasNext()) {
Connector connector = (Connector) iter.next();
if ("com.sun.jdi.CommandLineLaunch".equals(connector.name ())) {
return (LaunchingConnector) connector;
}
}
}
Bootstrap.virtualMachineManager().allConnectors() 返回所有已知的 Connector 對象實例。選擇返回 com.sun.jdi.CommandLineLaunch 連接實例， 表示使用第一種綁定方式。
設置連接參數
清單 2. 設置連接參數
/**參數：
* connector為清單1.中獲取的Connector連接實例
* mainArgs為目標程序main函數所在的類
**/
Map connectorArguments(LaunchingConnector connector, String mainArgs) {
Map arguments = connector.defaultArguments();
Connector.Argument mainArg = (Connector.Argument) arguments.get("main");
if (mainArg == null) {
throw new Error("Bad launching connector");
}
mainArg.setValue(mainArgs);
return arguments;
}
每個連接實例都有對應的默認參數，啟動連接之前需要設置必須的參數，對 於 CommandLineLaunch 連接實例需要設置主程序啟動目標程序虛擬機實例所需 的參數。
啟動連接，獲取目標程序虛擬機實例
清單 3. 啟動連接
/**參數：
* mainArgs為目標程序main函數所在的類
**/
VirtualMachine launchTarget(String mainArgs) {
//findLaunchingConnector：獲取連接
LaunchingConnector connector = findLaunchingConnector();
//connectorArguments：設置連接參數
Map arguments = connectorArguments(connector, mainArgs);
try {
return connector.launch(arguments);//啟動連接
} catch (IOException exc) {
throw new Error("Unable to launch target VM: " + exc);
} catch (IllegalConnectorArgumentsException exc) {
throw new Error("Internal error: " + exc);
} catch (VMStartException exc) {
throw new Error("Target VM failed to initialize: " + exc.getMessage());
}
}
清單 1 和清單 2 分別獲取連接實例和啟動所需的變量，通過調用 connector.launch(arguments) 啟動連接，實現了分析器和目標程序的綁定。
注冊事件
分析器和目標程序之間采用基於事件的模式進行通信。分析器向虛擬機實例 注冊所關注的事件。事件發生時，虛擬機將相關事件信息放入事件隊列中，采用 生產者 - 消費者 的模式與分析器同步。
注冊事件
EventRequestManager 管理事件請求，它支持創建、刪除和查詢事件請求。 EventRequest 支持三種掛起策略：
EventRequest.SUSPEND_ALL : 事件發生時，掛起所有線程
EventRequest.SUSPEND_EVENT_THREAD : 事件發生時，掛起事件源線程
EventRequest.SUSPEND_NONE : 事件發生時，不掛起任何線程
JDI 支持多種類型的 EventRequest，如 ExceptionRequest， MethodEntryRequest，MethodExitRequest，ThreadStartRequest 等，可以參考 文檔。
清單 4. 注冊事件
EventRequestManager mgr = vm.eventRequestManager();
// 注冊異常事件
ExceptionRequest excReq = mgr.createExceptionRequest(null, true, true);
excReq.setSuspendPolicy(EventRequest.SUSPEND_EVENT_THREAD);
excReq.enable();
// 注冊進方法事件
MethodEntryRequest menr = mgr.createMethodEntryRequest();
menr.setSuspendPolicy(EventRequest.SUSPEND_NONE);
menr.enable();
// 注冊出方法事件
MethodExitRequest mexr = mgr.createMethodExitRequest();
mexr.setSuspendPolicy(EventRequest.SUSPEND_NONE);
mexr.enable();
// 注冊線程啟動事件
ThreadStartRequest tsr = mgr.createThreadStartRequest();
tsr.setSuspendPolicy(EventRequest.SUSPEND_EVENT_THREAD);
tsr.enable();
// 注冊線程結束事件
ThreadDeathRequest tdr = mgr.createThreadDeathRequest();
tdr.setSuspendPolicy(EventRequest.SUSPEND_EVENT_THREAD);
tdr.enable();
分析器從事件隊列中獲取事件
EventQueue 用來管理目標虛擬機實例的事件，事件會被加入 EventQueue 中 。分析器調用 EventQueue.remove()，如果事件隊列中存在事件，則返回不可修 改的 EventSet 實例，否則分析器會被掛起直到有新的事件發生。處理完 EventSet 中的事件後，調用其 resume() 方法喚醒 EventSet 中所有事件發生 時可能掛起的線程。
清單 5. 獲取事件
public void run() {
EventQueue queue = vm.eventQueue();
while (connected) {
try {
EventSet eventSet = queue.remove();
EventIterator it = eventSet.eventIterator();
while (it.hasNext()) {
handleEvent(it.nextEvent());
}
eventSet.resume();
} catch (InterruptedException exc) {// Ignore
} catch (VMDisconnectedException discExc) {
handleDisconnectedException();
break;
}
}
}
獲取多線程執行信息
執行流程和變量信息是調試程序最重要的兩方面。無論是通過 IDE 設置斷點 的調試方式，還是通過在程序中記 Log 的調試方式，它們的主要目的是向開發 者提供以上兩方面信息。本文分析器以單個線程為單位，來記錄線程運行信息：
執行流程。分析器以方法作為最小顆粒度單位。分析器按照實際的線程執行 順序記錄方法進出。
變量值。對於單個方法而言，其程序邏輯固定，方法的輸入值決定了方法內 部執行流程。分析器將在方法入口和出口分別記錄該方法作用域內可見變量，便 於開發者調試。
執行棧信息記錄。當異常發生時，執行棧中完好地保存了調用幀信息。分析 器獲取線程棧中的所有幀，並記錄每個幀記錄的信息，其中包含可見變量值、幀 調用名稱等信息。StackFrame 中變量信息的獲取也是 JDI 所提供的特殊能力之 一。
與 IDE 設置斷點的方法相比，提供的數據信息量相當，但分析器提供執行流 程信息更加的清晰；與在程序中記錄 Log 的方式相比，分析器在執行流程和信 息量兩方面都勝出。
以下將詳細介紹上面三方面信息抓取：
線程執行流程
線程執行流程可劃分：線程啟動→ run() →進入方法→ ... →退出方法→ 線程結束。通過向虛擬機實例注冊 ThreadStartRequest，MethodEntryRequest ，MethodExitRequest 和 ThreadDeathRequest 事件的方式記錄執行過程。事件 注冊詳細見清單 4，清單 6 列出分析器對於以上事件的處理方法。
清單 6. 獲取執行流程
void threadStartEvent(ThreadStartEvent event) {
println("Thread " + event.thread().name() + " Start");
}
void methodEntryEvent(MethodEntryEvent event) {
println("Enter Method:" + event.method().name() + " -- "
+ event.method().declaringType().name());
// 進入方法記錄可見變量值
this.printVisiableVariables();
}
void methodExitEvent(MethodExitEvent event) {
println("Exit Method:" + event.method().name() + " -- "
+ event.method().declaringType().name());
// 退出方法記錄可見變量值
this.printVisiableVariables();
}
void threadDeathEvent(ThreadDeathEvent event) {
println("Thread " + event.thread().name() + " Dead");
}
可見變量信息抓取
清單 7. 可見變量信息抓取
private void printVisiableVariables()
{
try{
this.thread.suspend();
if(this.thread.frameCount()>0) {
//獲取當前方法所在的幀
StackFrame frame = this.thread.frame(0);
List<LocalVariable> lvs = frame.visibleVariables();
for (LocalVariable lv : lvs) {
println("Name:" + lv.name() + "\t" + "Type:"
+ lv.typeName() + "\t" + "Value:"
+ frame.getValue(lv));
}
}
} catch(Exception e){//ignore}
finally{this.thread.resume();}
}
通過 this.thread.frame(0) 獲取當前方法對應的幀，調用 frame.visibleVariables() 取出當前方法幀的所有可見變量。
異常時線程棧快照
清單 8. 異常事件線程棧快照
private void printStackSnapShot() {
try {
this.thread.suspend();
//獲取線程棧
List<StackFrame> frames = this.thread.frames ();
//獲取線程棧信息
for (StackFrame frame : frames) {
if (frame.thisObject() != null) {
//獲取當前對象應該的所有字段信息
List<Field> fields = frame.thisObject ().referenceType().allFields();
for (Field field : fields) {
println(field.name() + "\t" + field.typeName()+ "\t"
+ frame.thisObject().getValue(field));
}
}
//獲取幀的可見變量信息
List<LocalVariable> lvs = frame.visibleVariables();
for (LocalVariable lv : lvs) {
println(lv.name() + "\t" + lv.typeName() + "\t"
+ frame.getValue(lv));
}
}
} catch (Exception e) {}
finally { this.thread.resume();}
}
通過 this.thread.frames() 獲取異常發生時線程棧中所有幀信息，調用 frame.thisObject() 獲取對 this 指針的引用，進而獲取對象字段信息；對於 幀信息的抓取與清單 7 類似。
分類信息生成 Log
以單線程為記錄單元是分析器的特點，下面將從分析器 Log 實現結構、目標 程序所模擬的場景及分析結果三方面對示例代碼進行介紹。
分析器 Log 實現結構
Trace 為分析器入口類，它負責創建綁定連接，生成目標程序虛擬機實例； EventThread 負責從虛擬機實例的事件隊列中獲取事件，交由對應的 ThreadTrace 處理，它同時維護著一張 ThreadReference 和 ThreadTrace 一一 對應關系的映射表；ThreadTrace 負責分析 ThreadReference 信息，並將結果 記錄在 logRecord 的緩存中，每個 ThreadTrace 實現了單個線程信息的追蹤， 詳見圖 1。

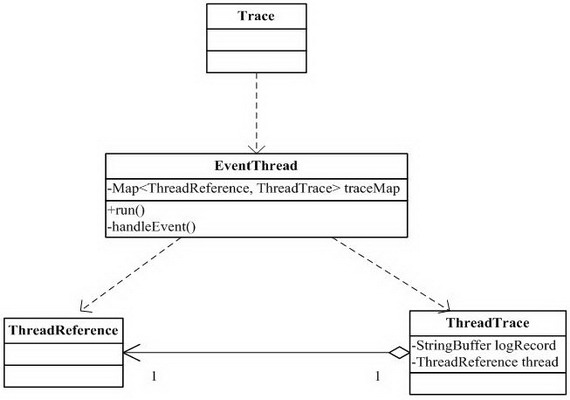

圖 1. 分析器類圖 :
目標程序
目標程序由兩個核心類組成：MainThread 和 CounterThread。MainThread 是程序的主類，它負責啟動兩個 CounterThread 線程實例並拋出兩類異常：用 戶自定義異常 UserDefinedException 和運行時異常 NullPointerException； CounterThread 是一個簡單的計數線程。整個目標程序模擬的是多線程和異常的 環境。
分析結果
Log 依照目標程序的調用層次進行縮進，清晰地展現每個線程的執行邏輯和 變量信息，詳見清單 9。為了方便理解，我們在 log 中加入了注釋。
清單 9. Log
-- VM Started --
====== main ======
Enter Method:main//
Enter Method:<init>//MainThread 構造函數
a int 0
b int 0
c int 0
Exit Method:<init>
Enter Method:makeABusinessException//makeABusinessException 方法調用
a int 0
b int 1
c int 2
Enter Method:<init>//UserDefinedException 構造函數
...
Exit Method:<init>
//UserDefinedException 異常發生，抓取線程棧中所有幀信息
exceptions.UserDefinedException(id=62) catch: MainThread:30
Frame(MainThread:44)
a int 0
b int 1
c int 2
i int 0
d int 4
Frame(MainThread:23)
e int 4
g int 5
mt MainThread instance of MainThread(id=59)
i int 0
// NullPointerException 異常發生，抓取線程棧信 息
java.lang.NullPointerException(id=70) catch: MainThread:30
...
// 以下是兩個 CounterThread 線程的構造
Enter Method:<init>
name java.lang.String null
index int 0
Exit Method:<init>
Enter Method:<init>
name java.lang.String null
index int 0
Exit Method:<init>
Exit Method:main
====== main end ======
====== Thread-1 ======
Enter Method:run//run 方法調用
name java.lang.String "thread1"
index int 0
// 以下是 3 次 updateIndex 方法調用
Enter Method:updateIndex
name java.lang.String "thread1"
index int 0
Exit Method:updateIndex
Enter Method:updateIndex
name java.lang.String "thread1"
index int 2
Exit Method:updateIndex
Enter Method:updateIndex
name java.lang.String "thread1"
index int 4
Exit Method:updateIndex
Exit Method:run
====== Thread-1 end ======
====== Thread-2 ======
Enter Method:run//run 方法調用
name java.lang.String "thread2"
index int 0
// 以下是 3 次 updateIndex 方法調用
Enter Method:updateIndex
name java.lang.String "thread2"
index int 1
Exit Method:updateIndex
Enter Method:updateIndex
name java.lang.String "thread2"
index int 3
Exit Method:updateIndex
Enter Method:updateIndex
name java.lang.String "thread2"
index int 5
Exit Method:updateIndex
Exit Method:run
====== Thread-2 end ======
結語
當開發多線程程序時，至少有兩個理由讓你選擇 JDI 來協助調試：
線程執行的時序變得越來越不可預測，在 IDE 中通過添加斷點來調試的方法 已經不能正確地反映程序運行狀況。
程序規模大，每一次 trace 語句的添加都會造成程序的再編譯，而這樣的編 譯需要花上很多時間。
因此，使用 JDI 開發自己的調試程序，有時會為開發者節省更多的時間。通 過本文的介紹和示例代碼的解讀，讀者可以著手開發自己的多線程調試程序了。
