實現軟件
雖然分析模型可以幫助你解決問題提供了一個基礎，不過離實現還是很遠。在設計期間，你必須考慮到所采用的技術帶來的額外限制和需求，並且嘗試映射解決方案到最優化的實現。
在我們的例子中，假設我們正在建立一個基於Web的應用。實現這樣一個應用需要一個深思熟慮的方法。分析模型的作用是作為一個出發點，用來決定將不同的J2EE技術映射到方案。例如，＜＜control＞＞ 類可很好地映射到Java Servlets或者Enterprise JavaBean (EJB) Session Beans。這個方法可以將J2EE層的實現模型和Sun的"Model 2"參考體系對應起來。
Rational Rose提供了一個簡化的接口來開發servlets和EJB Session Beans。圖5顯示了創建一個servlet的對話框。
****圖5 Servlet定義窗口*****

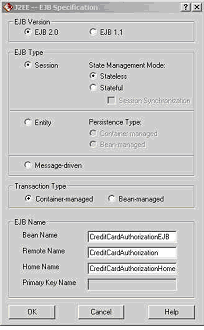

雖然EJB包含有多個接口和類，Rational Rose還是提供了創建EJB的便利接口。創建EJB的對話框如圖6所示。在這裡，對話框顯示了需要創建一個無狀態Session Bean的設置。
****圖6****
創建一個無狀態Session Bean

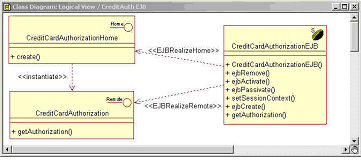

得到的Session EJB如圖7所示。這是基於為EJB開發的UML模型，它是以Sun Java Community Process在JSR-26開發的。它顯示了構成EJB的各種元素之間的關系，特別是home和remote接口和EJB實現類。由於EJB並不真正實現home和remote接口（它們是通過配置工具自動產生的對象實現的），因此關系並不是實現home和remote接口而是分別產生＜＜EJBRealizeHome＞＞和＜＜EJBRealizeRemote＞＞。home和remote接口的依賴關系表明home接口實例化remote接口。
************圖7**********
一個無狀態Session Bean
＜＜boundary＞＞類粗略地映射到JSP、HTML和form，如果你正在開發一個傳統的基於客戶的應用，它映射到一個客戶應用的對話框。我們使用JSP作為呈現實體和系統交互的的一個手段。JSP實際上由兩個方面，也就是客戶端的表現和服務器端的行為，所以它的模型包含有一個客戶端頁面和服務器端的頁面，它們之間的關系是＜＜build＞＞ 。一個例子如圖8所示。
***********圖8***********
JSP作為服務器端和客戶端頁面
創建一個JSP比EJB還簡單，你只需要在browser的菜單中選擇Web Modeler＞New＞Server Page就可以了，如圖9所示。
*************圖9***********
在Rational Rose中創建一個JavaServer Page
諸如Catalog, Order和Customer的＜＜entity＞＞ 類可映射為Entity Bean。它們的創建如上面圖6所示。
J2EE應用中常利用的一個技術是使用JavaBean在servlets和JSPs之間傳送信息。在Rational Rose中要做到這一點是很簡單的，通過在一個Java類上創建attributes，並且通過如圖10中的attribute規范對話框來將attribute設置為屬性。
*************圖10***********
將一個attribute設置為屬性
在整體實現模型中，創建JSPs, servlets, JavaBeans和EJBs是非常有用的。Rational Rose可讓你很容易地模型化關系和告訴工程師其中的基本細節，不僅包括JSPs, servlets, EJBs和JavaBeans，還包括實現中涉及到的HTML頁面和Form。這些可以送給表現層開發者作進一步的處理，同時可與你的應用邏輯保持兼容性。
圖11是某個類框圖的一部分，它顯示了實現在線CD商店中涉及到的不同技術。該框圖展示了各個類以及它們如何與表現、商業邏輯和數據層排列在一起。這樣，客戶端的頁面在左邊，控制的servlet在中間，Entity Beans在右邊。
*************圖11**************
在線CD商店的部分實現模型
該框圖只顯示了付費和浏覽CD細節用例中需要用到一些類。我們可以通過一個簡單的付費情景來嘗試“閱讀”該框圖。假定你已經浏覽完畢，並且選擇了一些准備購買的CD，你在主頁（左邊的頂部）上選擇“checkout”的選項。這樣將會調用經由相關stereotyped ＜＜link＞＞顯示的MainSerlet控制器。MainServlet由Order EJB中得到訂單的細節，構造一個Order JavaBean，並且將它設置為session的一個屬性，並且將請求向前送，如＜＜forward＞＞標識的一樣，直到一個Checkout JSP。Checkout JSP使用Order JavaBean，如JSP和Order JavaBean之間所示的＜＜Use Bean＞＞關系一樣，它會構造Checkout_Client頁面並且呈現給用戶。
很明顯，我們忽視了其中的一些細節。例如，在實際的項目中，你可能將使用購物車來跟蹤項目；控制的責任或許會更分散，而不只是用唯一一個MainServlet等。這裡的主要觀點是告訴你，對於設計和開發復雜的J2EE應用，UML是一個強大的工具，通過上面的例子，你將會認識到這一點。
實現工作
Rational Rose可讓你直接從框圖中產生, JavaBean, HTML, Servlet和EJB代碼。例如，兩個JSP間的＜＜include＞＞關系將會在導致在相應的JSP中產生＜%@ include file="header.jsp" %＞ 。同樣，＜＜Use Bean＞＞將會在JSP中產生＜jsp:useBean id="cd" class="com.rational.cdshop.util.CD" scope="session"＞，這樣就可使用CD JavaBean。
在EJB方面，除了可為EJB2.0中的全部三種EJB產生代碼外（以及符合EJB1.1的EJB），Rational Rose還提供了一些特性以簡化EJB的開發。例如，在開發EJB時，其中一個較麻煩的是需要在接口和實現類中寫方法的代碼。Rational Rose提供了一個菜單的選項，你只需要按一下按鈕就解決了。它還提供了一個"check and repair"菜單選項，可以驗證定義的EJB的合法性（例如，remote接口中的remote方法和EJB實現類中的是對應的），如果不是，可以為你修復它們。
Rational Rose中另一個和EJB相關的特性是Rational Quality Architect (RQA)，可用作設計測試EJB。例如，可以使用RQA為EJB作單元測試。還可以使用在Rose中定義的順序圖來作多個EJB的測試。當依賴某個軟件組件，但是它還未設計好，那麼可以使用RQA來產生框架。
為了確保可以用自己的條件來實現，而無需擔心UML模型的改變，反之亦然，Rational Rose提供了一個內置的代碼編輯器，用戶可以設置同步的選項。例如，你可以選擇一直保持同步。在這種情況下，每當你更新源代碼並且保存時，Rose中的UML模型就會自動被更新。有些時候，你可以只是想看一下它們是如何處理的，並不想影響你的模型。在這種情況下，你可以在全局或者基於每個類的設置將同步關掉。
當然，當談到實現和編碼時，你將需要一個好的IDE，例如Sun's Forte for Java或者Borland JBuilder。Rational Rose 2001a提供的主流IDE的深度集成和自動同步，所以可以在享受Rational Rose在UML模型和開發J2EE應用好處的同時，繼續使用自己最喜愛的IDE。
關於UML和J2EE的更多方面
我們只是很簡略地談了一下使用UML作模型及開發J2EE應用。例如，通過session中涉及到的各種實體，你可以使用UML活動圖來模型化session管理。
另一個挑戰是傳達session EJB需要的正確操作調用順序。一個順序圖可以標識某個情景，但是你需要大量的順序圖來表示組件支持的各種情景（有些人嘗試使用帶有控制和分支語句的順序圖，但是這樣只會得到一個復雜和費解的順序圖）。另一方面，UML狀態圖提供了一個強大的功能，可以模型化和傳達這些信息。通過狀態圖，你可以查看順序圖的每個情景，這樣你就可以驗證每個順序圖，並且看組件是否支持你需要用的操作。
總結
通過使用UML，你可以理解需求，作正確的分析和設計，並且在一個經過驗證的規則上開發一個方案和作最佳的實現，從而可以明顯的提升開發可擴展、易維護和可長時間使用的軟件的機會。
Rational Rose是僅有的可以支持全程建模及J2EE應用設計的UML模型工具。
