Struts是基於Model 2實現的技術框架，Model 2是經典的MVC（Model，View，Control）模型的Web應用變體，這個改變主要由於HTTP協議的無狀態性引起的。Model 2的目的和MVC一樣，也是利用控制器來分離模型和視圖，達到不同層間松散耦合的效果，提高系統靈活性、復用性和可維護性。在多數情況下，你可以將Model 2與MVC等同起來。
圖 1表示一個基於Java技術典型的MVC網絡應用，從中可以看出MVC中的各個部分對應於J2EE哪些實現技術。

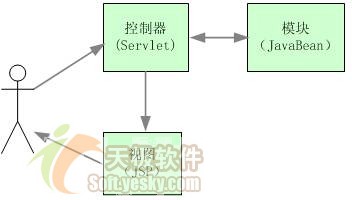

圖 1 MVC和J2EE技術
在利用Model 2之前，我們把所有的表示邏輯和業務邏輯都集中在一起（如我們前兩個專題中的login.jsp），有時也稱這種應用模式為Model 1，Model 1的主要缺點就是緊耦合，復用性差，維護成本高。
由於Struts就是基於Model2實現的框架，所以它底層的機制也是MVC，我們通過圖 2描述Struts的具體實現：

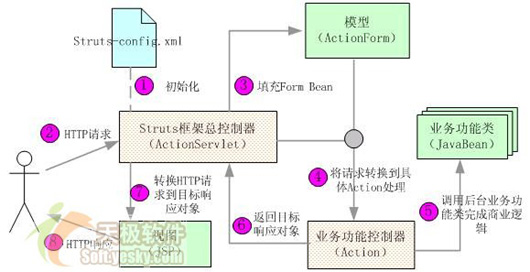

圖 2 Struts MVC實現
1．框架初始化
Struts框架總控制器（ActionServlet）完成所有初始化工作。總控制器是一個Servlet，它通過web.xml配置成自動啟動的Servlet，讀取配置文件（struts-config.xml）的配置信息，為不同的Struts模塊初始化相應的ModuleConfig對象。配置文件中的Action映射定義都保存在ActionConfig集合中，配置文件中其他配置信息分別保存在ControlConfig集合、FormBeanConfig集合、ForwardConfig集合和MessageResourcesConfig等集合中。
要特別指出的是，初始化動作在Web容器啟動時自動完成，初始化完成後，它將通過URL匹配映射截獲所有以.do結尾的URL請求。
2．客戶端發送一個HTTP請求
用戶通過提交表單或調用URL向Web應用程序器提交一個請求，請求的數據用HTTP協議上傳給Web服務器。
3．總控制器接截獲這個請求並實例化Form Bean
控制器接收HTTP請求，並從ActionConfig中找出對應該請求的Action子類，如果沒有對應的Action，控制器直接將請求轉發給JSP或者靜態頁面。如果有對應的Action且這個Action有一個相應的Action Form，ActionForm被實例化並用HTTP請求的數據填充其屬性，然後保存在Servlet Context中（request或session中），這樣它們就可以被其它Action對象或者JSP調用。
此外，還可以在ActionForm填充數據後還可以調用validate()進行數據有效性自檢，並且可以返回一個包含所有錯誤信息的ActionErrors對象，如果ActionErrors不空，總控制器直接將請求返回到入口頁面。
4．控制器將請求轉交給具體的Action處理
控制器根據配置信息將請求切換到具體的Action，這個Form Bean也一並傳給這個Action的execute()方法。
5．Action完成具體的業務邏輯操作
Action很簡單，一般只包含一個execute方法，它負責執行相應的業務邏輯，如果需要，它也可能進行相應的數據檢查。執行完成之後，返回一個ActionForward對象，控制器通過該ActionForward對象來進行轉發工作。
6．Action返回目標響應對象給總控制器
Action根據業務處理的不同結果返回一個目標響應對象給總控制器，這個目標響應對象對應一個具體的JSP頁面或另外一個Action。
7．總控制器將HTTP請求轉換到目標響應對象中。
總控制器根據業務功能Action返回的目標響應對象，將HTTP請求轉換到這個目標響應對象中，一般情況下，它是一個具體的JSP頁面。
8．目標響應對象將結果展現給用戶
目標響應對象（JSP）將結果頁面展現給用戶。
客戶端發送一個HTTP請求，通過Struts框架最後獲得一個HTTP響應，這一過程非常重要，它是理解Struts框架的重點。圖 2描述了Struts框架的結構，而圖 3通過一個活動圖更具體描述接受請求直至返回響應的整個過程：

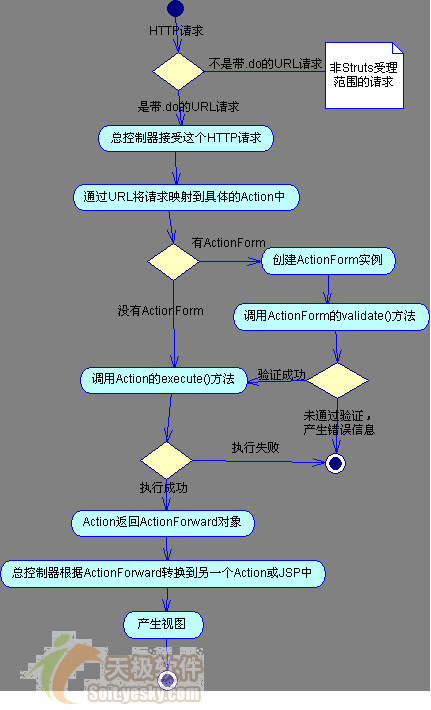

圖 3 Struts接受並返回響應的中間過程
Struts1.1新增功能
1、多模塊的支持
我們知道，在Struts 1.0中，只能在web.xml中為ActionServlet指定一個Struts配置文件(struts-config.xml)，這對一個只需一兩個人開發的小系統當然沒有任何問題，但如果一個多人開發的大中型應用程序，問題就產生了。因為許多開發人員可能同時都需要修改Struts配置文件，這樣肯定會造成一定程度的資源爭奪，可能會出現彼此覆蓋的情況，這樣勢必會影響開發效率並引起開發人員的抱怨。
在Struts 1.1中，為了解決這個並行開發的問題，提出了兩種解決方案：
·多個配置文件
支持多個配置文件，是指你能夠為ActionServlet同時指定多個xml配置文件，文件之間以逗號分隔，請看下面web.xml中關於多個struts配置文件的聲明示例：
代碼清單 1 多個struts配置文件
1. ＜servlet＞
2. ＜servlet-name＞action＜/servlet-name＞
3. ＜servlet-class＞org.apache.struts.action.ActionServlet＜/servlet-class＞
4. ＜init-param＞
5. ＜param-name＞config＜/param-name＞
6. ＜param-value＞
7. /WEB-INF/struts-config.xml, /WEB-INF/book-struts-config.xml
8. ＜/param-value＞
9. ＜/init-param＞
10. ＜load-on-startup＞1＜/load-on-startup＞
11. ＜/servlet＞
通過這種方法，你可以為每一個模塊定義一個配置文件，由於項目一般按模塊劃分工作，這樣就大大地減小了沖突的概率。
·獨立的模塊
但是，多個配置文件存在一個潛在的問題：不同的配置文件之間會產生沖突，因為在ActionServlet初始化的時候多個配置文件還是要合並到一起。比如，在struts-config.xml中配置了一個名為errorDbAccess的＜exception＞，而在book-struts-config.xml中也配置了一個同樣的＜exception＞，這樣就產生沖突了。
為了徹底解決這種沖突，Struts 1.1中引進了模塊（Module）的概念。一個模塊就是一個獨立的子系統，對應一個獨立的配置文件，ActionServlet將不同模塊的配置文件保存在各自獨立的ModuleConfig對象中的。
下面是兩個獨立模塊的配置方式：
代碼清單 2 多模塊配置方式
1. …
2. ＜init-param＞
3. ＜param-name＞config＜/param-name＞
4. ＜param-value＞/WEB-INF/struts-config.xml＜/param-value＞
5. ＜/init-param＞
6. ＜init-param＞
7. ＜param-name＞config/book＜/param-name＞
8. ＜param-value＞/WEB-INF/book-struts-config.xml＜/param-value＞
9. ＜/init-param＞
10. …
通過這種方式，我們配置了兩個模塊，一個模塊名為config，而另一個名為config/book。
·動態ActionForm支持
ActionForm表示HTTP頁面表單的數據，可以將其看成視圖頁面數據的服務器映射，它負責保存視圖中的數據供控制器或者其他視圖使用。此外，它還負責數據有效性的驗證，所以Struts 1.1文檔把它比作HTTP和Action之間的防火牆，這足以體現ActionForm在視圖和控制器之間的過濾器作用。
由於ActionForm對應於HTTP頁面表單，所以隨著頁面的增多，你的ActionForm將會急聚增加。動態ActionForm（DynaActionForm）即為減少ActionForm的數目被設計出來，利用它你不必創建一個個具體的ActionForm類，只需要在配置文件中配置出所需的虛擬ActionForm，而由Struts框架通過配置文件動態創建這個ActionForm。例如，代碼清單 3通過指定＜form-bean＞的type為"org.apache.struts.action.DynaActionForm"來創建一個動態的ActionForm--loginForm。
代碼清單 3 配置一個動態ActionForm
1. ＜form-beans＞
2. ＜form-bean name="bookForm" type="org.apache.struts.action.DynaActionForm"＞
3. ＜form-property name="bookId" type="java.lang.String"/＞
4. ＜form-property name="isbn" type="java.lang.String"/＞
5. ＜form-property name="bookName" type="java.lang.String"/＞
6. ＜form-property name="author" type="java.lang.String"/＞
7. ＜/form-bean＞
8. ＜/form-beans＞
DynaActionForm將屬性保存在一個Map對象中，同時提供相應的get(name)和set(name,value)方法，其中參數name是要訪問的屬性名，而value是一個Object。例如要訪問DynaActionForm中bookName的值，可以采用String bookName = (String)get("bookName")方法，由於bookName存儲在Map中，所以要進行強制轉換。
由於DynaActionForm通過配置文件產生，並沒有一個實體對象類，如果要對動態ActionForm對象進行校驗需要使用DynaValidatorForm，它是DynaActionForm的子類，它能夠提供動態ActionForm和動態表單輸入驗證的功能。檢驗規則在validation.xml配置文件中定義，而這些規則的所對應的實現函數在validator-rules.xml文件中定義。
·通過配置方式實現異常處理
Struts1.1允許以配置方式進行異常處理，配置方式可以避免在Action中通過硬編碼來處理異常，從而提高應用程序異常處理的靈活性和可維護性。一般情況下，一個異常處理對象可以通過以下步驟實現：
