剛才我在修理自己的汽車，我需要擰下一個螺絲。於是我打開自己的扳手工具包，試圖找到合適的扳手。但是那些扳手的型號都不對，因為那個螺絲都屬於公制標准的。我只能使用與理想尺寸最相近的扳手。這是一個不好的想法；結果我把那個螺絲弄裂了，只好去買一個專用的工具來下掉它。這個故事的精髓是：實現特定的事務永遠需要使用恰當的工具。
Eclipse是一個非常流行的Java集成開發環境（IDE），它是NetBeans/SunOne Studio、Jbuilder、和IntelliJ IDEA的強有力的競爭者。Java程序員群體正在迅速地遷移到Eclipse上，因為它是免費的、開放源代碼的、質量很好，而且非常容易定制。
本文的內容是如何在Eclipse中編寫插件（plugin）。本文的目標讀者是哪些人呢？很多Eclipse用戶簡單地使用IDE而不需要進行定制；很多人會使用他人建立的插件，這些人不是本文的目標讀者。有些用戶希望定制Eclipse；有些人將為他們公司的雇員開發工具；有些人希望銷售與自己的產品相關的工具；還有一些人希望使用其它名稱轉售預安裝了某些工具的Eclipse。這些人組成了本文的目標受眾。開始編寫Eclipse插件的前提條件是了解如何使用Eclipse和編寫Java程序，並且對標准Widget工具包（SWT）有很好的理解。
安裝Eclipse
如果你已經使用了Eclipse 3，那麼可以跳過這一段落。如果沒有安裝該軟件，你首先需要下載和安裝它。你可以簡單地從Eclipse下載頁面下載最新的穩定版本，接著把下載的文件解壓到一個文件夾中（例如c:\dev）。在寫作本文的時候，這個文件是eclipse-SDK-3.0.1-win32.zip（85MB）。這個過程會建立c:\dev\eclipse文件夾。
請注意，在這個文件夾下已經有一個叫做plugins的文件夾了。你可以快速浏覽一下，會發現很多的已經安裝好的插件。這是怎麼回事呢？因為Eclipse的核心相對較小，幾乎每個部分都是一個插件。
架構
Eclipse由一個很小的核心和核心之上的大量插件組成。有些插件僅僅是供其它插件使用的庫。其中存在很多你可以利用的工具。所有插件使用的基礎庫是：
· 標准Widget工具包（SWT）：Eclipse中處處使用的圖形化組件：按鈕，圖像、光標、標簽等等。布局管理類。通常這個庫被用於代替Swing。
· JFace：菜單、工具條、對話框、參數選擇、字體、圖像、文本文件的類和向導基類。
· 插件開發環境（PDE）：輔助數據操作、擴展、建立過程和向導的類。
· Java開發者工具包（JDT）：用於編程操作Java代碼的類。
上面的每一個類都有自己專有的功能，其中一些還可以單獨使用（盡管它們內在地依賴於其它類）。例如，SWT不僅僅只用於插件；它還可以被用於建立非Eclipse的、獨立的應用程序。還有一些其它的庫沒有被列舉出來。
圖1顯示了Eclipse不同層次之間的關系。
圖1：分層的類庫
安裝GEF和Draw2D運行時
在默認情況下，這兩個面向對象的庫（圖形化編輯器框架組件GEF和Draw2D）是沒有被安裝的。在本文中我們需要利用它們，因此首先需要安裝它們。你可以在GEF主頁面下載GEF和Draw2D，下載3.0.1或以後版本，把文件保存為GEF-SDK-3.0.1.zip（5.5MB）。把這個文件解壓到Eclipse文件夾下（這是包含plugins子文件夾的文件夾）。這兩個庫自身也是作為插件加進來的。
這些庫提供了什麼樣的功能？它們構成了建立圖形化插件的基礎。圖形化插件通常顯示一些對象（例如方框和標簽，用線和箭頭鏈接在一起）。這些對象和連接器的繪制都是由Draw2D來處理的。但是繪制過程僅僅是圖形化編輯器實現的一半功能。另一半--編輯器命令、工具條、拖放功能、打印--由GEF來完成。
配置PDE選項
安裝上述的各種部件之後，下一步就是定制或至少是熟悉插件配置選項。這些選項在菜單窗體 -> 選項的"插件開發"類別下選擇。浏覽一下插件用到的數以十計的配置選項。你可以特地看一下Target Environment（目標環境）類別。它允許我們選擇默認的操作系統、視窗（windowing）系統、CPU架構和語言。
我們感興趣的還有Plug-in Development（插件開發）透視圖（透視圖是一組視圖參數選擇，包括面板、視圖、工具條等等，根據不同的事務發生改變，可以把它看出Eclipse中的"模式"）。通過選擇菜單中的窗口-> 打開透視圖 -> 其它，然後在列表中選擇"插件開發"就可以看到它了。它與Java透視圖相似，但是擁有一個插件視圖，可以顯示所有檢測到的插件。圖2顯示了如何激活這個透視圖，並顯示了該透視圖。

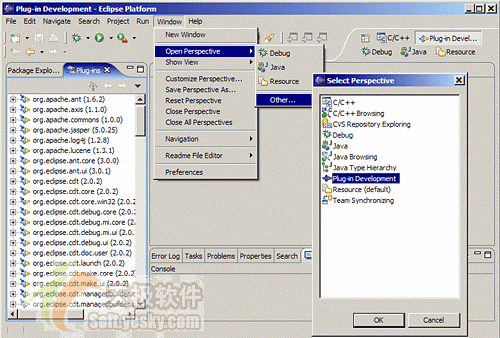

圖2：插件開發透視圖
建立一個簡單插件
建立插件最簡單的辦法是使用文件-> 新建->插件項目向導所提供的模板。接著輸入一個項目名稱（例如"Invokatron"）。這是什麼意思呢？我們將建立的插件是Invokatron，它是一個供Java代碼使用的代碼生成圖形化編輯器。本文刪除了Invokatron的路徑，但是很明顯這個雄心勃勃的項目直到下次安裝時才會完成。
在"下一步"頁面上，除了類名之外其它的選項都不變，類名輸入invokatron.InvokatronPlugin。在"插件內容"頁面上，輸入你認為適合的任何信息。在"模板"頁面上，選中檢查框以激活模板。我們可以在多個模板中進行選擇：
· Hello, World
· 簡單的XML編輯器
· 多頁面編輯器和向導
· 透視圖擴展
· 彈出菜單
· 屬性頁面
· 視圖
· 擁有前面的一個或多個數據項的自定義插件
對於本文的示例，我們使用自定義插件模板。選擇"多頁面編輯器"－"新建文件向導"－"屬性"頁面。在"下一步"頁面輸入下面一些值：
"多頁面編輯器"頁面（圖3所示）：
· Java程序包名稱：invokatron.editor
· 編輯器類名稱：InvokatronEditor
· 編輯器輔助類名稱：InvokatronEditorContributor
· 編輯器名稱：Invokatron Editor
· 文件擴展名：invokatron

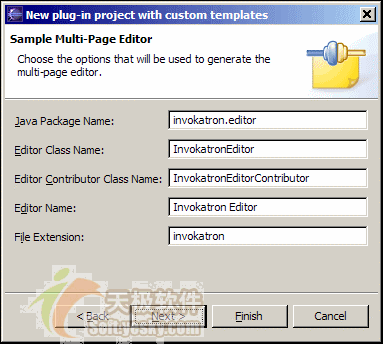

圖3："多頁面編輯器"設置
"新建向導"頁面（圖4所示）：
· Java程序包名稱：invokatron.wizard
· 向導類別ID：Invokatron
· 向導類別名稱：Invokatron Wizard
· 向導類名稱： InvokatronWizard
· 向導頁面類名稱：InvokatronWizardPage
· 向導名稱：Invokatron Wizard
· 文件擴展名： invokatron
· 初始文件名： MyClass.invokatron

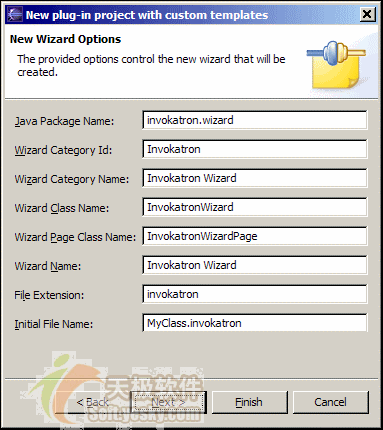

圖4："新建向導"設置
"屬性"頁面（圖5所示）：
· Java程序包名稱：invokatron.properties
· 屬性頁面類： InvokatronPropertyPage
· 屬性頁面名稱：Invokatron Properties
· 目標類：org.eclipse.core.resources.IFile
· 文件名過濾器：*.*

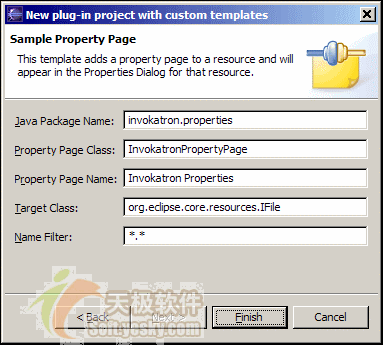

圖5："屬性"頁面設置
這個時候Eclipse生成了大量的文件：
· plugin.xml：描述該插件的主文件。它包含了輔助代碼生成、庫、插件依賴關系和擴展指向的一些信息。
· build.properties：用於描述建立（build）過程的文件。它主要用於指定需要的庫。
· invokatron/*.java：插件類。
· sample.gif：菜單項顯示的圖標。
plugin.xml文件和build.properties一起被顯示在多頁面編輯器中。第一個頁面（"預覽"）允許你在測試環境中導出和運行該插件。"導出"的意思是通過生成一些代碼、接著編譯和打包來完善該插件。
查看一下類，你會發現它實際上沒有做什麼操作。添加菜單選項的代碼在哪兒呢？框架組件從plugin.xml文件包含的信息中簡單地生成了必要的代碼。你可以查看一下這個文件。它的最後一部分包含了一個擴展列表，這是這些類可以插入Eclipse的地方。
上面過程中產生的項目是示例代碼的一部分，你可以下載。
運行和調試
你可以在一個特殊的沙盒（sandbox）--運行時工作台（runtime workbench）中測試自己的插件。使用這種方式的時候，即使運行時工作台崩潰了，Eclipse仍然能夠工作。通過點擊"預覽"頁面上的"載入運行時工作台"或"在調試模式中載入運行時工作台"鏈接。第一次運行運行時工作台的時候，會建立eclipse\runtime-workbench-workspace文件夾。它會啟動一個新的Eclipse實例，該實例與正常的Eclipse窗口非常相似（除了你的插件可以使用了之外）。
但是你還是首先選擇文件 -> 新建 -> 項目菜單和Java項目來建立一個Java項目。這個項目的名稱叫做Test。圖6顯示了帶有我們建立的向導和編輯器的運行時工作台。

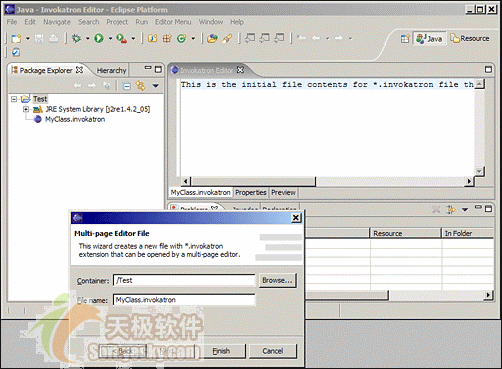

圖6：運行該插件
現在我們看一下Invokatron向導。從菜單文件->新建 -> 其它 可以看到它。查看類別Invokatron向導。選擇Invokatron向導，接著點擊"下一步"。這個向導會建立一個空的Invokatron文檔。在Container（容器）字段中選擇Test項目並點擊"完成"。一個新的Invokatron編輯器顯示出來了。這個編輯器有三個頁面：一個文本編輯頁面、一個屬性頁面（字體選擇）和一個預覽頁面（排序的、用選擇的字體繪制的）。
支持文件
你可以在很多位置指定自己的插件在編譯和運行時所需要的文件。這使我們這些Eclipse用戶感到很困惑。我們試圖澄清這些問題。
支持文件分為三類：
1、來自插件代碼自身的類和資源。它們在建立過程中就會被打包為一個或多個.jar文件。
2、編譯和運行插件所需要的類和資源。它們都應該被包含在類路徑中，並且我們必須指明在導出的時候需要復制這些文件。
3、與插件一起包含進來的文件（例如readme.txt文件）。它們不在類路徑中。
在插件編輯器的"建立（Build）"頁面中可以設置編譯環境。此外，這些設置會映射為build.properties文件。在第一次看到這個頁面的時候我們可能會感到困惑，因為它有四個分開的部分：
· 運行時信息：列出了生成的庫文件（第1類文件）。通常，在一個庫文件中包含了插件所需要的所有類，但是你可能希望把它分割成更小的塊。
· Source Build：列出應該被包含到.jar文件中的類文件（第1類文件的輸入）
· Binary Build：列出應該被復制到導出的插件文件夾或檔案文件中的文件（第3類文件）。上面的選擇框被選中的時候，生成的文件會被自動地包含進來。
· 精確的類路徑項：列出了在編譯時刻你的應用程序所需要的.jar文件（第2類文件）。這些文件會被自動地添加到你的項目庫中。我們通常容易犯的一個錯誤是在"屬性"頁面中的"Java建立路徑"中和這個列表中同時包含了某個.jar文件。
如果你的插件使用了某個特殊的庫，就必須確保把這個庫添加到項目中。接著把它添加到Source Build和精確的類路徑項中。
插件編輯器的其它一些重要的屬性頁面有：
· 依賴關系（Dependencies）：如果你的插件依賴於其它的插件，你就必須在這兒指定。
· 運行時（Runtime）：在這個屬性頁面中你可以為插件指定特殊行為。
導出
插件編碼完成了，並且在工作台中測試過之後，就該准備部署到"真實的" Eclipse環境中了。要實現這個步驟，需要返回"預覽"頁面並點擊"導出向導"鏈接。"導出選項"對話框允許你從三種部署類型中選擇一個：
· 目錄結構：把文件部署到一個目錄中供Eclipse立即使用。接著你可以把目標位置（Destination）設置為本地的Eclipse文件夾（例如c:\dev\eclipse），直接地使用插件。
· 單個.zip文件：相同的文件夾會被壓縮為一個.zip文件，准備好發布給客戶。接下來，你必須把這個文件解壓到Eclipse最上層的文件夾來安裝插件。你必須在文件名字段中指定.zip文件名。
· 更新站點使用的獨立.jar文檔文件：產生一個與Eclipse用於自動更新系統相兼容的.jar文件。
你點擊"完成"之後，會生成我們選中的輸出。如果你把輸出作為目錄結構，就必須重新啟動Eclipse以激活該插件。
查看示例和源代碼
關於如何編寫Eclipse插件的最好信息來源是Eclipse所提供的插件示例集。如果我只能選擇一個輔助自己編寫插件的信息來源，我一定選擇它。
如果你要下載這些插件，只需要訪問Eclipse下載頁面並選擇最新的版本。接著看這個頁面的中間，有一個"示例插件"，請下載這些.zip文件（小於2MB）。把這些文件解壓到Eclipse所在的文件夾（例如c:\dev）中。這個步驟會在eclipse/features和eclipse/plugins下建立很多文件夾。這些示例的源代碼在C:\dev\eclipse\plugins文件夾的大量.zip文件中，如下所示：
示例 代碼位置 SWT示例 在org.eclipse.sdk.examples.source_3.0.1\src...文件夾下 獨立的 · 地址薄還存在一些GEF和Draw2D插件的有用示例。你可以訪問GEF頁面並下載最新版本。在版本發布頁面中間有"GEF示例"，請下載該.zip文件。在寫作本文的時候，該文件是GEF-examples-3.0.1.zip（0.5MB）。把這個文件解壓到Eclipse所在的文件夾中。你將看到下面兩個示例：
示例 代碼位置 · 邏輯圖表示例 org.eclipse.gef.examples.source_3.0.1\src\ org.eclipse.gef.examples.logic_3.0.0\logicsrc.zip · 流圖表示例 org.eclipse.gef.examples.source_3.0.1\src\ org.eclipse.gef.examples.flow_3.0.1\flowsrc.zip查找插件開發的信息
你首先查看的位置應該是本文前面部分中的示例。其次還有幫助系統，它的質量也非常高。相關的內容還有：
· 平台插件開發
· JTD插件開發
· PDE指導
· Draw2D開發者指導
· GEF開發者指導
結論
現在你已經有了建立Eclipse圖形化插件的足夠信息了。有了這麼多類庫的幫助，只有你的想象力會限制你的作為了。其秘訣在於你要知道自己能夠使用那些工具，並且使用正確的工具完成適當的工作。
