編寫Eclipse插件的方法很簡單，你只需要編寫一個應用程序，並把它"添加"到Eclipse上。但是與編寫音樂類似，在能夠創作一部著作之前，首先必須學習大量的相關知識。
本文將討論少許幾個簡單的GUI元素：
· 工具條按鈕
· 菜單項
· 對話框
為了使用這些元素，我們將稍微修改已有的插件，順便編寫一個可供使用的工具類。
擴展點（Extension Points）
我們不能隨意地向Eclipse用戶界面的任何地方添加窗口小部件，只能在特殊的、指定的、有記載的位置添加。這些位置被稱為擴展點（extension points）。在基本的Eclipse安裝中存在數以百計可供使用的擴展點。插件自身也可以發布新的擴展點。我們來看一看列表中的擴展點。打開Invokatron項目（見天極網《Eclipse插件開發快速入門》）中的plugin.xml文件，進入"擴展"（Extensions）屬性頁。"所有擴展"樹列出了插件的不同的窗口部件，根據它們出現時所在的擴展點來分類。例如Invokatron編輯器位於編輯器（org.eclipse.ui.editor）擴展點中。圖1顯示了這個屬性頁。

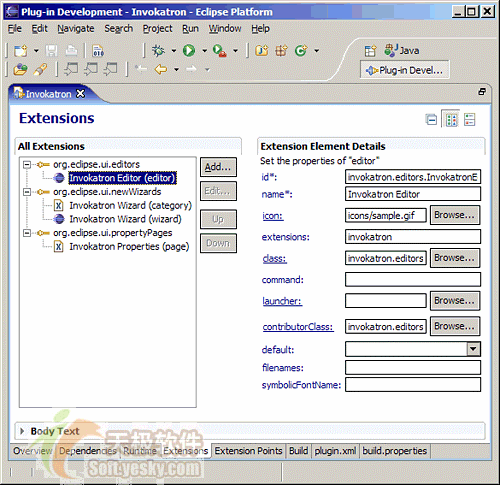

圖1：擴展頁
現在請點擊"添加"（ADD）按鈕，出現了圖2所示的列表。

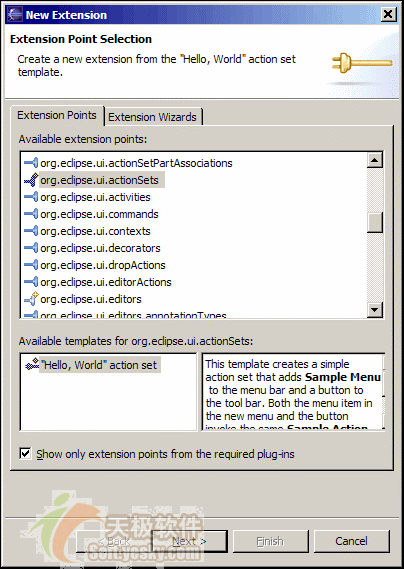

圖2：新增擴展向導，擴展列表
上下滾動這個列表可以看到很多可供使用的擴展點。你可能注意到了有兩種類型的擴展點：帶有擴展模板的（用加號標識）和不帶擴展模板的。大多數經常用到的擴展點都帶有用於輔助開發擴展的模板。圖2中選擇的擴展點Action Set，帶有一個叫做"Hello World"操作集的模板。當你選擇某個模板的時候，會出現簡短的描述。"下一個"頁面將詢問模板使用的參數。
現在請關閉向導並返回到"擴展"屬性頁。選擇"Invokatron編輯器"。在這個屬性頁中，你可能注意到了我們在向導中為Invokatron編輯器輸入的信息。正常的擴展需要一個唯一的標識符（ID字段）、一個供顯示的名稱（Name字段）和它所屬的擴展點（Point字段）。從模板中建立的擴展（例如Invokatron編輯器）需要更多的參數。沒有模板的擴展點也需要更多的信息，但是這些信息只能在文本編輯器中輸入。
添加工具條按鈕
現在我們已經了解了擴展點是什麼，讓我們來添加一個擴展吧。我們首先添加的是一個工具條按鈕。這個按鈕將調用我們前面建立的新的Invokatron向導。
添加工具條按鈕有三個步驟：
1.聲明一個新擴展。
2.用特定的標記來擴充該聲明。
3.編寫操作委托類
1.聲明一個新擴展
我們已經知道怎樣實現這個步驟了。簡單地返回到擴展點下的plugin.xml編輯器。點擊"添加"。工具條按鈕在org.eclipse.ui.actionSets擴展點下面。不要使用模板，直接點擊"完成"。輸入下面一些內容：
· Id: NewInvokatronAction
· Name: New Invokatron Document Action
· Point: (使用默認值：org.eclipse.ui.actionSets)
返回plugin.xml屬性頁，Eclipse給這個文件添加了新的代碼片斷。
2.用特定的標記來擴充該聲明
這個新擴展幾乎毫無內容。我們在下面添加一些標記（tag）。你知道可以使用哪些標記嗎？你可以右鍵點擊"所有擴展"樹中的元素，選擇"新增"菜單，會得到一個列表。你也可以查看Eclipse文檔。
現在我們看到自己可以在＜extension＞標記內部添加一個＜actionSet＞標記。它可以包含零個或多個＜menu＞標記，後面跟著零個或多個＜action＞標記，還可以選擇使用＜description＞標記。但是其中最重要的標記是＜action＞。它可以同時描述工具條按鈕和菜單項。>BR>下面是我們將添加的工具條按鈕的XML代碼片斷。其中的新代碼是黑體的。我們在後面會剖析這段代碼。
＜extension id="NewInvokatronAction"
name="New Invokatron Document Action"
point="org.eclipse.ui.actionSets"＞
＜actionSet id="invokatron.actionSet"
label="Invokatron Actions"
visible="true"＞
＜action id="invokatron.wizard.RunWizardAction"
toolbarPath="org.eclipse.ui.workbench.file/new.ext"
icon="icons/InvokatronIcon16.gif"
tooltip="Starts the New Invokatron Document Wizard."
class="invokatron.wizard.RunWizardAction"＞
＜/action＞
＜/actionSet＞
＜/extension＞
所有這些操作都可以在plugin.xml編輯器中用圖形化的方式來完成，但是我們查看XML以明確字段的完整文本內容。此處的＜actionSet＞標記只含有一個操作（action）。操作表現為菜單中的項或工具條中的按鈕的對象。操作的屬性實在太多了，你可以在在線文檔中查閱。其中最有趣的一些屬性是：
· id：操作的唯一標識符。可以用於在運行時引用操作。
· toolbarPath：放置工具條按鈕的位置。
· icon：工具條按鈕或菜單項左側顯示的圖標。它是一個與開發目錄關聯的16×16的GIF文件。請把 圖片存放到Invokatron\icons文件夾中。這個文件夾已經被包含到二進制建立路徑中，因此該圖標將放入插件的文檔目錄中。
· tooltip：當鼠標停留在工具條按鈕上的時候出現的文本內容。
· class：這些操作的完整的合格的類名稱。
關於工具條路徑
工具條路徑（toolbar path）指出了添加工具條按鈕的位置。由於任何人都可以建立工具條，而且有時候一個按鈕可以包含子選項，因此我們用分層的標識符列表來訪問這個位置。下面是經常用到的工具條列表和它們的路徑：
· 文件： org.eclipse.ui.workbench.file 帶有一些公共的分組標志（你可以添加按鈕的更多的位置）：
o "新建"區：new.ext
o "保存"區：save.ext
o "打印"區：print.ext
o "建立"區：build.ext
· 導航： org.eclipse.ui.workbench.navigate
· 載入： org.eclipse.debug.ui.launchActionSet
· 編輯器表示：org.eclipse.ui.edit.text.actionSet.presentation
· 搜索： org.eclipse.search.searchActionSet
· Java元素建立：org.eclipse.jdt.ui.JavaElementCreationActionSet
· 組： Team
· CVS： CVS
如果你提供的工具條ID不帶有標志ID，你的按鈕就會被添加到緊挨著這個工具條的一個新工具條之上。接著這個新工具條就可以被添加到Eclipse GUI上了。有時候你會看到使用工具條路徑"正常的（Normal）"的插件。這是舊的名稱轉換。在Eclipse 3中這樣使用的時候會建立一個叫作"Normal"的新工具條。如果你建立一個新工具條ID，你的工具條會被添加到"文件"工具條後面。
請注意"文件"工具條的"新建"組標志。這是我們添加自己的按鈕的地方。由於標志ID是new.ext，完整的路徑就是：
org.eclipse.ui.workbench.file/new.ext
3.編寫操作委托類
最後一步是編寫少量的用於實現操作的Java。這個類稱為操作委托。
package invokatron.wizard;
public class RunWizardAction extends Action
implements IWorkbenchWindowActionDelegate {
/** 操作被建立的時候調用*/
public void init(IWorkbenchWindow window) {}
/** 操作被刪除的時候調用*/
public void dispose() {}
/** 操作被執行的時候調用 */
public void run(IAction action) {
InvokatronWizard wizard= new InvokatronWizard();
Shell shell = PlatformUI.getWorkbench().getActiveWorkbenchWindow().getShell();
WizardDialog dialog= new WizardDialog(shell, wizard);
dialog.create();
dialog.open();
}
/** 編輯器中的對象被選中或取消選擇的時候調用*/
public void selectionChanged(IAction action, ISelection selection) {}
}
添加菜單項
你也許猜到了添加菜單項與添加工具條按鈕的過程幾乎相同。你也必須聲明一個擴展（同種類型的）、用特定的標記（相同的標記）來擴充它，並編寫操作類（相同的類）。其主要的不同點是擴展的聲明。下面是菜單項的擴展XML代碼（沒有相應的工具條按鈕）：
＜extension id="NewInvokatronAction"
name="New Invokatron Document Action"
point="org.eclipse.ui.actionSets"＞
＜actionSet id="invokatron.actionSet"
label="Invokatron Actions"
visible="true"＞
＜action id="invokatron.wizard.RunWizardAction"
label="New Invokatron"
menubarPath="file/new.ext"
icon="icons/InvokatronIcon16.gif"
tooltip="Starts the New Invokatron Document Wizard."
class="invokatron.wizard.RunWizardAction"＞
＜/action＞
＜/actionSet＞
＜/extension＞
標簽（label）屬性包含了顯示在菜單項上的文本內容。鍵盤快捷鍵用"&"符號表示，在XML中是&。下面是一個組合了菜單項和工具條按鈕的例子：
＜extension id="NewInvokatronAction"
name="New Invokatron Document Action"
point="org.eclipse.ui.actionSets"＞
＜actionSet id="invokatron.actionSet"
label="Invokatron Actions"
visible="true"＞
＜action id="invokatron.wizard.RunWizardAction"
label="New Invokatron"
menubarPath="file/new.ext"
toolbarPath="org.eclipse.ui.workbench.file/new.ext"
icon="icons/invokatronPicture.gif"
tooltip="Starts the New Invokatron Document Wizard."
class="invokatron.wizard.RunWizardAction"＞
＜/action＞
＜/actionSet＞
＜/extension＞
菜單與工具條只有稍微的不同。工具條只有一個"層次"，而菜單有完整的層次。這也是用操作來聲明菜單這種方法可行的原因。菜單都列舉在＜actionSet＞標記之中，在＜action＞標記之上。它們的語法如下：
＜menu id="unique.ID"
＜!-- New menu at the top-level. The menubarPath
for actions inside this menu is: Special --＞
path="Special"
label="This is a parent menu item."＞
＜!-- Optional, the menubarPath for actions after
this separator is: Special/BelowBar --＞
＜separator name="BelowBar"＞
＜/menu＞
關於菜單條路徑
菜單條路徑（menubar path）指出了添加菜單項的位置。我們使用分層的標識符列表來訪問這個位置。下面是經常使用的菜單條列表以及它們的路徑和公共組標志：
· 文件：file
o "開始" 區：fileStart
o "新建"菜單內部的"附加"組標志： new/additions
o "新建"區，在"新建"菜單下面：new.ext
o "關閉" 區：close.ext
o "保存" 區：save.ext
o "打印" 區：print.ext
o "打開" 區：open.ext
o "導入" 區：import.ext
o "附加" 區：additions
o "最近的文檔" 區：mru
o "結束" 區：fileEnd
· 編輯： edit
o "開始" 區：editStart
o "撤銷" 區：undo.ext
o "剪切" 區：cut.ext
o "查找" 區：find.ext
o "添加" 區：add.ext
o "結束" 區（有時不是結束）：fileEnd
o "附加" 區：additions
· 源： org.eclipse.jdt.ui.source.menu
· 重構： org.eclipse.jdt.ui.refactoring.menu
· 導航： navigate
o "開始"區：navStart
o "Go To"菜單中的"附加"組標志： goTo/additions
o "打開"區（有四個）：open.ext, open.ext2, open.ext3, and open.ext4
o "顯示"區（有四個）：show.ext, show.ext2, show.ext3, and show.ext4
o "附加"區：additions
o "結束"區：navEnd
· 搜索： org.eclipse.search.menu
· 項目： project
o "開始"區：projStart
o "打開"區：open.ext
o "建立"區：build.ext
o "附加"區：additions
o "結束"區：projEnd
· 載入： launch
· 運行： org.eclipse.ui.run
· "附加"組標志：additions
· 窗口： window
o "附加"區：additions
o "結束"區：additionsend
· 幫助： help
o "開始"區：helpStart
o "主要組"區：group.main.ext
o "教程組"區：group.tutorials
o "工具組"區：group.tools
o "更新組"區：group.updates
o "結束"區（有時候不是結束）： helpEnd
o "附加"區：additions
o "關於組"區：group.about.ext
如果你提供的菜單條ID不帶有標志ID，那麼你的菜單項將出現在這個菜單條的後面。如果你建立了一個新菜單條ID，你的菜單條就被添加到"項目"和"運行"菜單之間。
Eclipse開發者提示：請讓工具條和菜單條ID、標志位置保持一致性。
請注意"文件"菜單的"新建"組標志。這是我們添加自己的菜單的位置。由於它的標志ID是new.ext，所以完整的路徑是：file/new.ext
結果
操作集合中還有其它一些特性可供使用，包括快捷鍵、狀態按鈕、浮動圖標、幫助內容和窗體工具條等等。操作集合只是記載的數十個擴展點中的一種類型的擴展。因此我們看到的只是冰山一角。但是至少它使我們理解了擴展點是如何工作的。我們看到的這些過程都是很好的。
在講解向導自定義之前，我們看一下圖3所顯示的新工具條按鈕和菜單項：

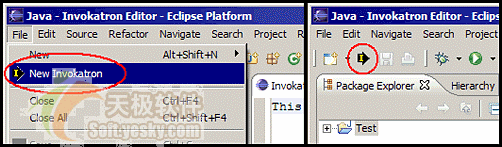

圖3：新的菜單項和工具條按鈕
標准對話框
Eclipse提供了所有的標准對話框和建立自定義對話框的簡單途徑。大多數標准對話框都是由org.eclipse.jface.dialogs.MessageDialog類提供的。這個類含有很多用於建立標准對話框的靜態方法。下面表格列舉了我們可以使用的標准對話框。
對話框類型 創建方法 與Swing中那些方法功能相同 確認（消息、詢問圖標、確認和取消按鈕） MessageDialog.openConfirm( Shell parent, String title, String message) ，用戶點擊"確認"就返回true，否則返回false。 JOptionPane.showConfirmDialog(...) passing the optionType JOptionPane.OK_CANCEL_OPTION 錯誤（消息、錯誤圖標和確認按鈕） MessageDialog.openError( Shell parent, String title, String message) JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.ERROR_MESSAGE 提示（消息、提示圖標和確認按鈕） MessageDialog.openInformation( Shell parent, String title, String message) JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.INFORMATION_MESSAGE 詢問是否（消息、詢問圖標、是和否按鈕） MessageDialog.openQuestion( Shell parent, String title, String question) 用戶點擊"是"就返回true，否則返回false。 JOptionPane.showConfirmDialog(...) passing the optionType JOptionPane.YES_NO_OPTION 警告（消息、警告圖標、確認按鈕） MessageDialog.openWarning( Shell parent, String title, String message) JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.WARNING_MESSAGE有人可能認為使用標准對話框的時候，JOptionPane類比MessageDialog提供了更大的靈活性。但是歸根結底，在MessageDialog的構造函數和自定義對話框的幫助下，你幾乎可以實現所有的事務。MessageDialog中缺少而JOptionPane擁有的唯一的特性是在HTML中直接進行消息格式化。但是使用自定義對話框的時候是可以實現這種功能的。
對話框輔助類
現在我們知道了可供選擇的類型了，讓我們來建立Invokatron需要的對話框吧。有兩個地方需要對話框：
· 代碼生成過程的確認信息，是否覆蓋前面的代碼。
· 輸入一個值的對話框（與JOptionPane.showInputDialog()類似）。
這個類中的第一個方法是用於確認代碼覆蓋的：
public static boolean openOverwriteDialog(Shell parent) {
return MessageDialog.openConfirm(parent,
"Confirmation",
"You are about to overwrite your class. " +
"Are you sure you want to continue?");
}
上面的代碼非常簡單，我們僅僅建立了一個常規的確認對話框。輸入對話框有點麻煩：MessageDialog沒有輸入字段。我們只能建立一個新對話框類，可以是Dialog的子類。我們也可以建立MessageDialog的子類並重載它的createCustomArea()方法，添加輸入字段。但是我們還有更簡單的方法。
我們將使用InputDialog類：
public static String openInputDialog(
Shell parent,
String title,
String question,
String initialValue) {
InputDialog dlg = new InputDialog(
parent,
title,
question,
initialValue,
null); //這是一個可供選擇的有效的類
dlg.open();
if(dlg.getReturnCode()!=Window.OK) //點擊"確認"了嗎？
return null;
return dlg.getValue();
}
我們的對話框輔助類完成了。你可以在圖4中看到這些對話框。

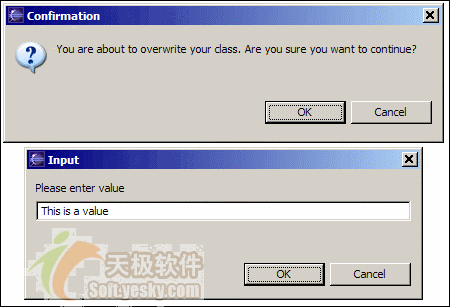

圖4：對話框
Eclipse交響樂
Eclipse與音樂類似；一旦你學會了如何使用那些可供使用的樂器，你就能編寫自己的交響樂了。在本文中我們簡短地了解了兩類工具：擴展點和對話框。
