jBPM4的架構

編輯：J2EE

4.1. APIs

流程虛擬機包含4個集成的API，在不同的執行模式下，覆蓋完整的流程工作。每個API都有特定的目的，滿足下面的架構。

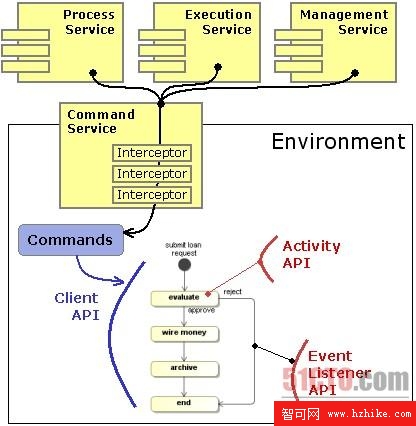

流程虛擬機中的4個API

流程虛擬機中的4個API

圖 4.1. 流程虛擬機中的4個API

服務接口用在應用代碼中，與流程虛擬機進行交互，它將運行在支持事務的持久化模式下，後端基於數據庫。這是用戶將PVM作為一個工作流引擎使用的最常用的方式。

如果不想使用持久化方式執行流程，可以直接使用客戶端API來處理流程和執行對象。客戶端API對外暴露了核心模型對象的方法。

活動API用來實現活動在運行時的行為。因此一個活動類型實際上是一個組件，核心是實現了ActivityBehaviour接口。活動行為實現可以控制執行的流程。

事件監聽器API用來編寫Java代碼，它可以用來處理流程事件。它比活動API類似，唯一的差別是事件監聽器不能控制執行的流程。

4.2. 活動API

活動API允許使用Java實現運行時的活動行為。

public interface ActivityBehaviour extends Serializable {
  void execute(ActivityExecution execution) throws Exception;
}

一個活動就是分配給活動的一些行為。提供的執行就是到達這個活動的執行。 ActivityExecution接口暴露了控制執行流程的方法。

public interface ActivityExecution extends OpenExecution {

  void waitForSignal();
  void take(String transitionName);
  void execute(String activityName);

  ...

}

4.3. 事件監聽API

事件監聽API允許使用Java開發監聽器，並在特定的流程事件發生時調用，像進入一個活動或離開一個活動。它與活動API類似，不同的是不能控制執行流程的傳播。比如，當一個執行選擇了一個轉移，一個對應的監聽器會被激活，但是因為這個轉移已經被選擇了，執行的流程無法被事件監聽器改變。

public interface EventListener extends Serializable {

  void notify(EventListenerExecution execution) throws Exception;

}

4.4. 客戶端API

客戶端API是一套暴露了相關方法的接口，它用來直接管理流程定義上的執行和執行對應。

最小的需求，客戶端API和活動API需要使用活動創建流程定義並執行它。

4.5. 環境

在持久化執行環境下，環境的第一目的是讓流程在不同的事務環境下執行，比如Java標准版，Java企業版，SEAM和Spring。

PVM代碼自身只通過自身定義的接口來調用事務資源。比如，PVM自身擁有一些建立在hibernate會話，異步消息會話和定時任務會話的接口方法。

環境允許為其配置真實的實現，在請求的基礎上實現服務的延遲加載，為事務的持續獲得服務對象。

一個環境工廠是靜態的，一個環境工廠提供應用中的所有線程。

EnvironmentFactory environmentFactory = new PvmEnvironmentFactory("environment.cfg.XML");

環境部分可以像這樣圍繞在持久化流程操作周圍：

Environment environment = environmentFactory.openEnvironment();
try {

  ... inside the environment block...

} finally {
  environment.close();
}

PVM自身會從環境中獲得所有事務資源和配置。 Activity實現也可以做同樣的事情。

org.jbpm.pvm.internal.cfg.JbpmConfiguration 這個類扮演著Configuration， ProcessEngine和EnvironmentFactory三個角色。

4.6. 命令

命令封裝了將被運行在環境塊中的操作。命令的主要目的是獲得邏輯。

public interface Command< T> extends Serializable {

  T execute(Environment environment) throws Exception;

}

4.7. 服務

這裡有三個主要服務：RepositoryService， ExecutionService和ManagementService。通常來說，服務是會話外觀，用來暴露PVM持久化應用的方法。下一部分用例子展示這些服務中的基本方法。

RepositoryService管理流程定義的資源。

public interface RepositoryService {

  Deployment createDeployment();

  ProcessDefinitionQuery createProcessDefinitionQuery();

  ...

}

ExecutionService管理 運行時的執行。

public interface ExecutionService {

  ProcessInstance startProcessInstanceById(String processDefinitionId);

  ProcessInstance signalExecutionById(String executionId);

  ...

}

ManagementService包含了所有管理操作 來保持系統啟動運行。

public interface ManagementService {

  JobQuery createJobQuery();

  void executeJob(long jobDbid);

  ...

}

所有這些方法都封裝成Command。這三個服務執行的方法都委派給一個CommandService：

public interface CommandService {

  < T> T execute(Command< T> command);

}

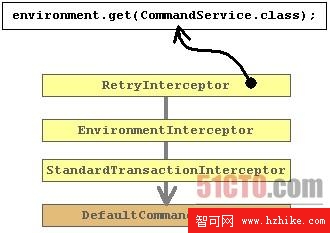

CommandService被配置到環境中。一個CommandService鏈可以看做環繞在一個命令周圍的一些攔截器。這就是如何在不同的環境下進行持久化和事務支持的核心機制。

默認的配置文件jbpm.default.cfg.XML 包含了下面的配置服務。

< jbpm-configuration>

  < process-engine>

    < repository-service />
    < repository-cache />
    < execution-service />
    < history-service />
    < management-service />
    < identity-service />
    < task-service />

文件 jbpm.tx.hibernate.cfg.XML包含了下面的command service配置:

< jbpm-configuration>

  < process-engine-context>
    < command-service>
      < retry-interceptor />
      < environment-interceptor />
      < standard-transaction-interceptor />
    < /command-service>
  < /process-engine-context>

  ...
