1、設計
概述
這個示例應用程序是一個簡單的MIDlet，允許游戲者與MIDlet程序之間玩一種稱為九宮格的人機游戲。這個例程說明：
使用高級和低級用戶界面組件
在多顯示屏幕之間進行切換
處理簡單的命令
動態適配顯示尺寸
處理鍵盤事件
游戲者首先選擇使用哪種棋子（用圓和叉表示），然後開始游戲。游戲者和MIDlet誰是先手是隨機決定的。每走一步棋之後，程序都要檢查游戲狀態，判斷游戲是否已經結束。游戲的幾種可能結果是：游戲者贏，MIDlet程序贏，或者平局。在應用程序運行期間，雙方的得分都能顯示出來。游戲者可以隨時開始新游戲或者退出游戲。

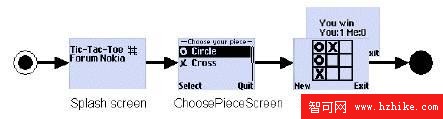

圖2：所示的屏幕快照是游戲中的MIDlet用戶界面。
圖2：游戲屏幕的先後順序
2、九宮格MIDlet

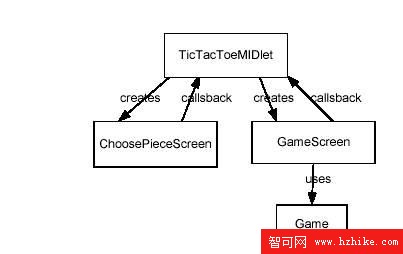

下面是九宮格MIDlet的類模式圖：
圖3：九宮格MIDlet類圖
當MIDlet啟動方法startApp()時，將創建閃爍屏幕和第一個游戲屏幕(ChoosePieceScreen)。閃爍屏幕顯示4秒之後，第一個游戲屏幕開始顯示。ChoosePieceScreen讓游戲者選擇使用哪種棋子（圓還是叉）。當游戲者做出選擇之後，他可以使用OK鍵確認。這會使ChoosePieceScreen回調主MIDlet的choicePIEceScreenDone()方法。
ChoosePIEceScreen是使用高級應用編程接口List類實現的。
圖4：ChoosePIEceScreen是一個高級用戶界面List子類
choosePIEceScreenDone()回調創建並顯示下一個屏幕，這個屏幕在此應用程序中作為游戲的主屏（GameScreen）。
每當輪到游戲者下棋的時候，游戲者使用GameScreen的箭頭鍵和Select按鈕來選擇想要走的空格。每一回合之後，應用程序都會檢查游戲的狀態，檢查其是否符合游戲結束條件並顯示游戲結果。游戲者通過點擊GameScreen的Quit命令結束游戲，或使用New命令開始新一輪游戲。Quit（結束）命令調用TicTacToeMIDlet的quit()方法，然後MIDlet就會調用destroyApp()方法來終止整個MIDlet程序。
游戲程序邏輯被封裝在一個單獨的Game類中。本文只關注MIDlet的圖形設計，而對游戲程序邏輯不作深入探討。如果要與現有的applet Java程序作比較，請參閱http://java.sun.com/applets/jdk/1.0/demo/TicTacToe/TicTacToe.java 和http://Java.sun.com/products/jfc/tsc/articles/tictactoe/index.Html 中的游戲程序邏輯。
GameScreen通過使用低級Canvas和Graphics類來實現。它使用Canvas、Image和Graphics對象來繪制圖形。
GameScreen首先初始化基於畫布尺寸的顯示面板。這可讓MIDlet能夠運行在不同顯示屏幕的移動設備上。在本例中還使用了一個Image對象用來表示游戲面板。然後GameScreen根據游戲者在ChoosePIEceScreen中所做的選擇為游戲者和MIDlet分配棋子。游戲然後進行初始化（包括隨機決定誰是先手），然後游戲就開始了。
為了使GameScreen能夠被移植，MIDlet的鍵盤代碼必須被映射到游戲動作上，如：Up、Down、Left、Right和Fire，用於具有不同鍵盤的移動設備。每當一個鍵被按下的時候，keyPressed()方法就會判斷這是一個方向鍵還是一個Fire/Select鍵。如果按下的鍵是方向鍵，光標就會相應地移動，幫助游戲者可視化地選擇一個空格放入棋子。Select鍵用來選擇一個空格放入棋子。如果探測到滿足游戲結束的條件，就會顯示一條信息宣布游戲的獲勝者和本輪游戲的得分。（見下圖）
圖5: GameScreen 是一個低級 Canvas（畫布）子類
3、TicTacToeMIDlet.Java
TicTacToeMIDlet非常簡單：它處理MIDlet的生命周期事件。它根據需要創建屏幕對象並且處理來自屏幕的回調。ChoosePIEceScreenDone回調被用來創建GameScreen。quit方法則被GameScreen用來結束游戲。
package example.tictactoe;
import Java.io.IOException;
import Javax.microedition.midlet.*;
import Javax.microedition.lcdui.*;
import Javax.microedition.io.*;
public class TicTacToeMIDlet extends MIDlet {
private ChoosePieceScreen choosePIEceScreen;
private GameScreen gameScreen;
public TicTacToeMIDlet()
{
}
public void startApp() {
Displayable current = Display.getDisplay(this).getCurrent();
if (current == null) {
// first time we've been called
// Get the logo image
Image logo = null;
try
{
logo = Image.createImage("/tictactoe.png");
}
catch (IOException e) {
// just use null image
}
Alert splashScreen = new Alert(null, "Tic-Tac-Toe\nForum Nokia", logo, AlertType.INFO);
splashScreen.setTimeout(4000);
// 4 seconds
choosePieceScreen = new ChoosePIEceScreen(this);
Display.getDisplay(this).setCurrent(splashScreen, choosePIEceScreen);
}
else
{
Display.getDisplay(this).setCurrent(current);
}
}
public void pauseApp() {
}
public void destroyApp(boolean unconditional) {
}
public void quit()
{
destroyApp(false);
notifyDestroyed();
}
public void choosePIEceScreenDone(boolean isPlayerCircle)
{
gameScreen = new GameScreen(this, isPlayerCircle);
Display.getDisplay(this).setCurrent(gameScreen);
}
}
4、ChoosePIEceScreen.Java
ChoosePieceScreen是一個基於高級應用編程接口窗體的屏幕，允許游戲者選擇圓或叉作為棋子。當游戲者按下OK鍵時，它使用MIDlet的回調方法choosePIEceScreenDone來處理游戲者的選擇。
package example.tictactoe;
import Javax.microedition.midlet.*;
import Javax.microedition.lcdui.*;
import Javax.microedition.io.*;
public class ChoosePIEceScreen extends List implements CommandListener
{
private static final String CIRCLE_TEXT = "Circle";
private static final String CROSS_TEXT = "Cross";
private final TicTacToeMIDlet midlet;
private final Command quitCommand;
public ChoosePIEceScreen(TicTacToeMIDlet midlet) {
super("Choose your pIEce", List.IMPLICIT);
this.midlet = midlet;
append(CIRCLE_TEXT, loadImage("/circle.png"));
append(CROSS_TEXT, loadImage("/cross.png"));
quitCommand = new Command("Quit", Command.EXIT, 2);
addCommand(quitCommand);
setCommandListener(this);
}
public void commandAction(Command c, Displayable d) {
boolean isPlayerCircle = getString(getSelectedIndex()).equals(CIRCLE_TEXT);
if (c == List.SELECT_COMMAND) {
midlet.choosePIEceScreenDone(isPlayerCircle);
}
else
// quit Command
{
midlet.quit();
}
}
private Image loadImage(String imageFile)
{
Image image = null;
try
{
image = Image.createImage(imageFile);
}
catch (Exception e)
{
// Use a 'null' image in the choice list (i.e. text only choices).
}
return image;
}
}
