拿到了項目框架工程代碼卻沒有uml圖，那麼方法之間的調用關系功能流轉就不容易看出來，那麼如何產生類圖呢，記憶裡方法有下：1.rose逆向工程，2.together
rose有了，together前天才卸掉，那麼就用ROSE，摸索後得出以下步驟，知道的就不用看了，很粗糙的:)
1.新建一個ROSE工程，選擇J2EE模板,

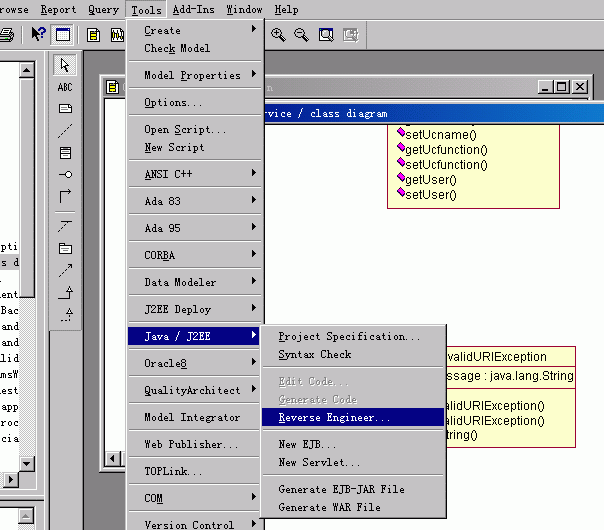

2.如圖

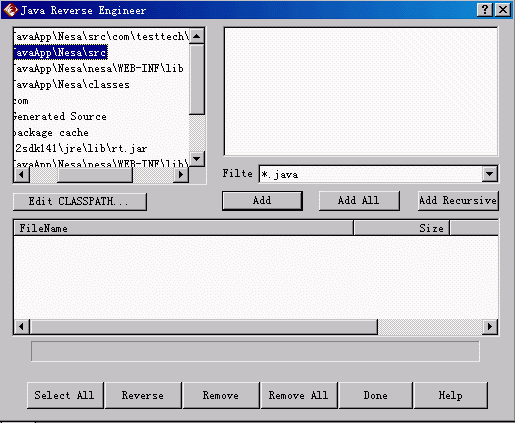

3.在出現的界面中，CLASSPATH中加入源代碼的目錄，加入支持的包，點'ADD RECURSIVE'點 ‘SELECT ALL‘‘ 點REVERSE ‘，完成後沒任何提示,點'DONE'結束。逆向工程完成。
4 逆向工程以後不會自動生成類圖，但在logical view 和component view 裡面按照你的java包結構會自動生成相應的包和類，要按照自己的要求建立類圖。下面我們將所選包下的所有類顯示在新建類圖中：
ROSE裡新建CLASS DIAGRAM，然後把類包一個個拖到右側圖中，點菜單上的'QUERY'下的'ADD CLASS'，確定。
Rational Rose 逆向工程(java) 常見問題解決：
1. rose逆向工程的時候，屬性類型表現為：Logical View::java::lang::
解決辦法：
菜單->Tools->Java/j2ee->Project
選擇Fundamental Type 頁面
Remoe Common JDK Classes
Add Common JDK Classes
確定即可，也許是Rose的Bug
2. rose逆向工程的時候，報錯，一般是類中沒有引用了一些包
在菜單view－》log 選中就能看到log window中出錯信息，一般可能是找不到類，你在tools－java/j2ee-project specification裡面設置好項目的相關項，比如classpath等等
解決辦法：
菜單->Tools->Java/j2ee->project specification
選擇Class Path頁面，將相應的包加入即可
