這篇文章的目的不是為了提供所使用的工具或技術的具體信息，而是提供給用 MDA 技術的體驗。請參閱 下載一節 獲得示例應用程序的完整源代碼。請參閱 參考資料 下載 AndroMDA 和 JBoss，它們是運行示例所需要的軟件。
開始 AndroMDA 使用 XML 元數據交換（XML Metadata Interchange，XMI）文件格式的輸出，幾乎所有的建模工具都基於特定於平台的 cartridge 生成應用程序的源代碼。針對這個示例的目的，我將采用特定於 Spring 和 Hibernate 的 cartridge。對於實際的 MDA 建模，我可以采用任何能導出（或保存）標准 XMI 的工具。AndroMDA 的主頁上推薦了一些免費或幾乎免費的工具，但是它沒有限定自己只能與這些工具一起工作。
有些 MDA 工具聲稱可以從統一建模語言（UML）的模型生成完整應用程序，有些則側重於消除多數冗余的編碼任務。AndroMDA 屬於後一類。在應用程序中，我需要編寫大約 10 行代碼，所以可以說 AndroMDA 將為我生成 95％ 的代碼。
您將注重到 AndroMDA 采用 Maven（一個類似於 Ant 的開放源碼工具）治理安裝和一般性應用。AndroMDA 也可以和 Ant 一起使用，但是對於這個示例的目的，我建議采用 Maven。使用開放源碼工具可以保證每個人都能使用這個示例。

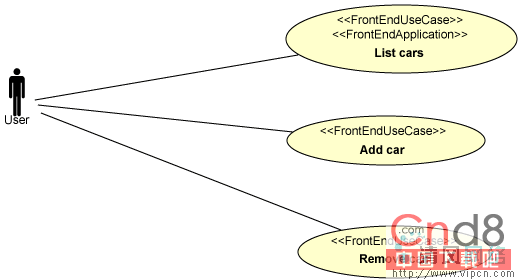

用例 示例應用程序包含三個用例，如圖 1 所示：列出汽車（List Car）、添加汽車（Add Car）和刪除汽車（Remove Car）。所有這些用例的都標記為 AndroMDA <<FrontEndUseCase>> 類型的 構造型（stereotype），這告訴工具這個用例與最終用戶相關，應當添加到用戶界面。<<FrontEndApplication>> 構造型告訴 AndroMDA 該用例必須在應用程序的第一頁上活動。
圖 1. 示例應用程序的用例圖
活動圖 建立了用例之後，下一步是畫出每個用例的活動圖。活動圖 描述了每個用例內部發生的情況。重點是必須為每個活動圖創建（並分配）一個控制器類。控制器類只是一個普通的類，它惟一的任務就是把來自 UI 的調用轉發到業務邏輯層（即，應用程序的服務）。

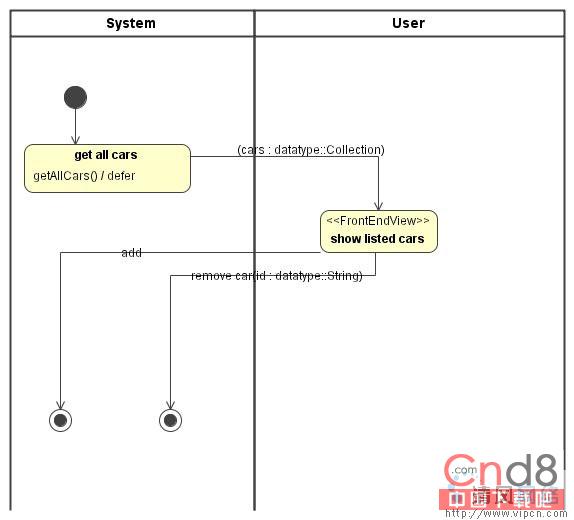

圖 2 是 List Cars 用例的活動圖。當用戶請求汽車列表時，應用程序得到數據庫中的所有汽車。圖中第一個狀態的 getAllCars() / defer 是對控制器類方法的引用。圖中的過渡把 Collection 傳遞給下一狀態，這將在應用程序界面上顯示數據。在第二個狀態之後，用戶可以選擇 Add Car 或 Remove Car，或者再次列出汽車。
圖 2. List Cars 用例的活動圖

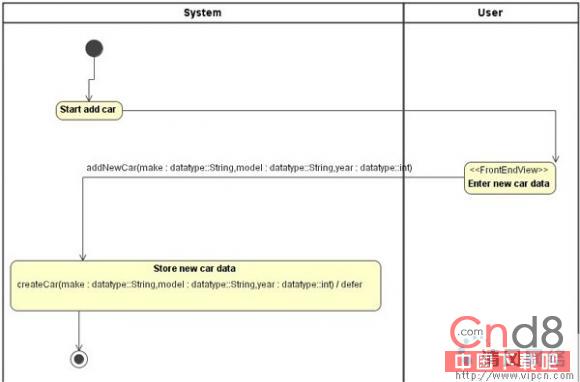

在圖 3 中可以看到 Add Car 用例的活動圖，它有點不同。在這個圖中，最有意思的部分是從 Enter New Car 到 Store New Car 的過渡。過渡有一個信號，叫做 addNewCar，它有三個參數。使用這個信息，AndroMDA 可以知道 Web 界面需要從用戶請求這些參數。在圖的最後一個狀態中，我用控制器類的 createCar() 方法把數據傳遞給應用程序的業務邏輯。
圖 3. Add Car 用例的活動圖
點擊查看大圖 第三個活動圖與第二個類似。請參閱 下載一節 下載並研究整個模型。
類圖 類圖 記錄構成模型的所有類。在查看應用程序生成的文件時，可發現比類圖中看到的更多的類和文件。幸運的是，這類支持類和文件，只有開發特定平台的 cartridge 的架構師和程序員才需要考慮（例如示例使用的 Spring 和 Hibernate 的 cartridge）。像 AndroMDA 這樣的工具提供了 cartridge，並負責從它們生成文件，所以您可以把精力集中在應用程序建模上。

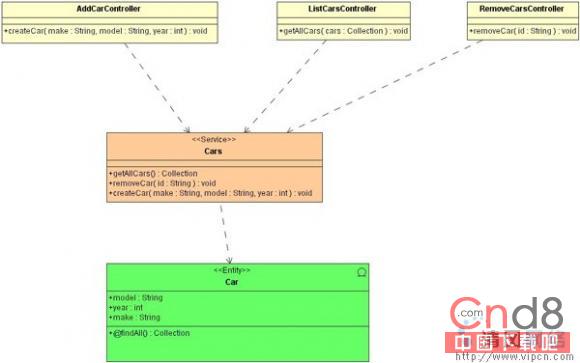

在圖 4 所示的圖的底部，是 Car 類。它加上了 <<Entity>> 構造型的標記，這告訴 AndroMDA 它是一個 Hibernate 實體。使用 Hibernate cartridge 意味著不用擔心應用程序持久性的處理：它是自動生成的。Cars 類加上了 <<Service>> 構造型的標記。這意味著它是業務邏輯層的一部分，業務邏輯用實體向其他層和同一層的類提供服務。在圖的頂部是控制器。可以看到，應用程序需要三個控制器分別處理三個用例。
圖 4. 示例應用程序的類圖
點擊查看大圖
使用 AndroMDA 設計了應用程序模模型之後，就可以開始使用 AndroMDA 了。對於入門者來說，可以用它檢測模型是否有誤。只要進入項目的根目錄，並調用
maven
假如環境設置正確，Maven 會從 Internet 下載必要的包，生成源代碼文件，並編譯好一切。假如模型有錯，那麼會得到消息。在第一次啟動 AndroMDA 之後，可以把調用變成
maven -o
這樣會使用現有的包，但偶然也會提示包已經過時。
手工編碼
AndroMDA 生成了應用程序的許多文件，但是我仍然需要做些手工編碼。我需要手工編碼的四個文件如下：
coresrc..CarsImpl.Java
websrc..ListCarsControllerImpl.java
websrc..addAddCarsControllerImpl.java
websrc..
emoveRemoveCarsControllerImpl.java
在清單 1 中，我手工編碼到 CarsImpl.java 文件（它實現了 Services 類）中的行用 粗體 標記。
清單 1. 需要一些手工編碼 ...
public class CarsImpl
extends com.dace.cars.CarsBase
{
/**
* @see com.dace.cars.Cars#getAllCars()
*/
protected java.util.Collection handleGetAllCars()
throws java.lang.Exception
{
return this.getCarDao().findAll();
}
/**
* @see com.dace.cars.Cars#removeCar(java.lang.String)
*/
protected void handleRemoveCar(java.lang.String id)
throws java.lang.Exception
{
this.getCarDao().remove(Long.valueOf(id));
}
/**
* @see com.dace.cars.Cars#createCar(java.lang.String, java.lang.String, int)
*/
protected void handleCreateCar(java.lang.String make, java.lang.String model, int year)
throws java.lang.Exception
{
this.getCarDao().create(model, year, make);
}
}
可以看到，我並不需要很多手工編碼。清單 2 顯示了我寫入 ListCarsController.java 文件的 getAllCars() 方法體中的內容。
清單 2. getAllCars() 方法
try
{
form.setCars(this.getCars().getAllCars());
}
catch (Exception ex)
{
ex.printStackTrace();
throw new RuntimeException(ex);
}
請 下載示例，自行查看其余的修改。
配置 JBoss 我需要對 JBoss 的配置稍做修改，以便它能與 Hibernate 一起工作。首先，要檢查是否啟用了服務器的 HSQLDB TCP 連接。然後，編輯 [JBOSS_HOME]/server/[SERVER_NAME]/deploy/hsqldb-ds.xml 並取消兩個元素的注釋，其中一個屬於連接：
<connection-url>jdbc:hsqldb:hsql://localhost:1701</connection-url>
另一個屬於 Mbean：
<mbean code="org.jboss.jdbc.HypersonicDatabase"
name="jboss:service=Hypersonic">
<attribute name="Port">1701</attribute>
<attribute name="Silent">true</attribute>
<attribute name="Database">default</attribute>
<attribute name="Trace">false</attribute>
<attribute name="No_system_exit">true</attribute>
</mbean>
部署應用程序 不管您是否相信，用 AndroMDA 構建應用程序就是這麼簡單！我要做的只是設計和建模應用程序，以及少量手工編碼，然後就基本可以了。在可以部署示例之前，我需要為它創建數據庫。要跟上這部分，請確保桌面上正在運行 JBoss，環境設置也配置正確（即 JBOSS_HOME）。然後轉到自己項目的根目錄，並輸入：
maven create-schema
現在，在自己項目的根目錄中輸入以下命令，就可以部署應用程序了：
maven deploy
假設一切正常，將得到一條 BUILD SUCCESSFUL 消息。
現在應當可以浏覽 http://localhost:8080/cars，使用應用程序了。
應用程序架構 到最後才討論應用程序架構看起來可能不合常規，但是對於這類開發來說這麼做是有意義的。因為我使用 AndroMDA 和它的 cartridge 生成應用程序，所以在最後我應當看看整體效果。假如您還沒有這麼做，請 下載 示例項目並現在就研究它。
像應用程序本身一樣，架構也非常簡單。core arget 目錄包含持久性和業務邏輯類。Car 實體類是 Hibernate 實體，Cars 服務類是一個無狀態會話 bean。所有必要的文件和接口都是生成的。UI 層可以在 web arget 目錄中找到。應用程序的 Java 服務器頁面（jsp）和級聯樣式表（Css）文件以及控制器類都在那裡。包含整個應用程序的文件位於 app arget。

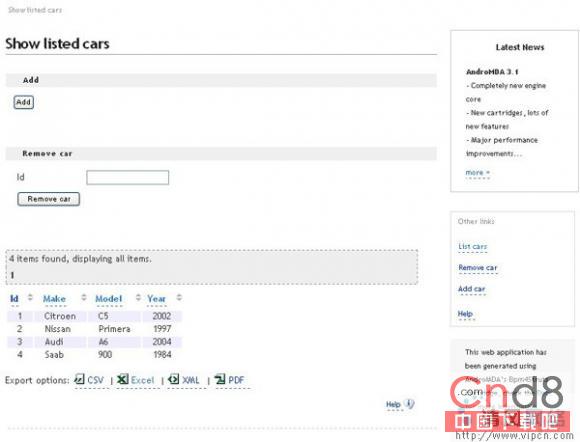

圖 5 顯示了應用程序在 Web 浏覽器中看起來的效果。
圖 5. 示例應用程序的主屏幕
點擊查看大圖 示例包 包含汽車治理應用程序的 UML 模型和實現類，所以只需要設置環境變量，並針對項目運行 AndroMDA，就可以看到它的工作方式。
結束語 通過一個簡單的示例，我演示了使用 AndroMDA 構建典型的 Web 企業應用程序。Spring-Hibernate 應用程序的多數代碼是由 Spring 和 Hibernate 的 cartridge 基於我的模型生成的；我只手工編碼了幾行代碼，並且這些代碼也毫不困難。
顯然，應用程序越復雜，開發起來就越不簡單。包含成百上千個類的應用程序不會像這裡演示的程序那樣簡單。但另一方面，通過使用 AndroMDA 或類似的 MDA 工具，可以把這類程序極大地簡化。
