　　　　　　　　　    　Dubbo與Zookeeper、SpringMVC整合和使用（負載均衡、容錯）



隨著互聯網的發展，網站應用的規模不斷擴大，常規的垂直應用架構已無法應對，分布式服務架構以及流動計算架構勢在必行，

Dubbo是一個分布式服務框架，在這種情況下誕生的。現在核心業務抽取出來，作為獨立的服務，使前端應用能更快速和穩定的響應。

第一：介紹Dubbo背景



大規模服務化之前，應用可能只是通過RMI或Hessian等工具，簡單的暴露和引用遠程服務，通過配置服務的URL地址進行調用，通過F5等硬件進行負載均衡。

(1) 當服務越來越多時，服務URL配置管理變得非常困難，F5硬件負載均衡器的單點壓力也越來越大。

此時需要一個服務注冊中心，動態的注冊和發現服務，使服務的位置透明。

並通過在消費方獲取服務提供方地址列表，實現軟負載均衡和Failover，降低對F5硬件負載均衡器的依賴，也能減少部分成本。

(2) 當進一步發展，服務間依賴關系變得錯蹤復雜，甚至分不清哪個應用要在哪個應用之前啟動，架構師都不能完整的描述應用的架構關系。

這時，需要自動畫出應用間的依賴關系圖，以幫助架構師理清理關系。

(3) 接著，服務的調用量越來越大，服務的容量問題就暴露出來，這個服務需要多少機器支撐？什麼時候該加機器？

為了解決這些問題，第一步，要將服務現在每天的調用量，響應時間，都統計出來，作為容量規劃的參考指標。

其次，要可以動態調整權重，在線上，將某台機器的權重一直加大，並在加大的過程中記錄響應時間的變化，直到響應時間到達閥值，記錄此時的訪問量，再以此訪問量乘以機器數反推總容量。



第二：Dubbo的簡介

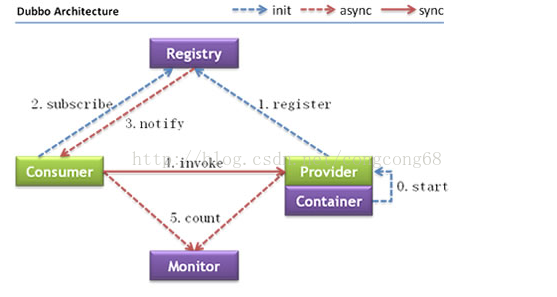

Dubbo是一個分布式服務框架,解決了上面的所面對的問題，Dubbo的架構如圖所示：

節點角色說明：

Provider: 暴露服務的服務提供方。

Consumer: 調用遠程服務的服務消費方。

Registry: 服務注冊與發現的注冊中心。

Monitor: 統計服務的調用次調和調用時間的監控中心。

Container: 服務運行容器。

調用關系說明：

0. 服務容器負責啟動，加載，運行服務提供者。

1. 服務提供者在啟動時，向注冊中心注冊自己提供的服務。

2. 服務消費者在啟動時，向注冊中心訂閱自己所需的服務。

3. 注冊中心返回服務提供者地址列表給消費者，如果有變更，注冊中心將基於長連接推送變更數據給消費者。

4. 服務消費者，從提供者地址列表中，基於軟負載均衡算法，選一台提供者進行調用，如果調用失敗，再選另一台調用。

5. 服務消費者和提供者，在內存中累計調用次數和調用時間，定時每分鐘發送一次統計數據到監控中心。

 Dubbo提供了很多協議，Dubbo協議、RMI協議、Hessian協議，我們查看Dubbo源代碼，有各種協議的實現，如圖所示：

我們之前沒用Dubbo之前時，大部分都使用Hessian來使用我們服務的暴露和調用，利用HessianProxyFactory調用遠程接口。

上面是參考了Dubbo官方網介紹，接下來我們來介紹SpringMVC、Dubbo、Zookeeper整合使用。

第三：Dubbo與Zookeeper、SpringMVC整合使用



  第一步：在Linux上安裝Zookeeper



       Zookeeper作為Dubbo服務的注冊中心，Dubbo原先基於數據庫的注冊中心，沒采用Zookeeper，Zookeeper一個分布式的服務框架，是樹型的目錄服務的數據存儲，能做到集群管理數據 ，這裡能很好的作為Dubbo服務的注冊中心，Dubbo能與Zookeeper做到集群部署，當提供者出現斷電等異常停機時，Zookeeper注冊中心能自動刪除提供者信息，當提供者重啟時，能自動恢復注冊數據，以及訂閱請求。我們先在linux上安裝Zookeeper，我們安裝最簡單的單點，集群比較麻煩。

    （1）下載Zookeeper-3.4.6.tar.gz  地址http://www.apache.org/dist/zookeeper/

    （2） 我們放到Linux下的一個文件夾，然後解壓：



      #tar zxvf zookeeper-3.4.6.tar.gz

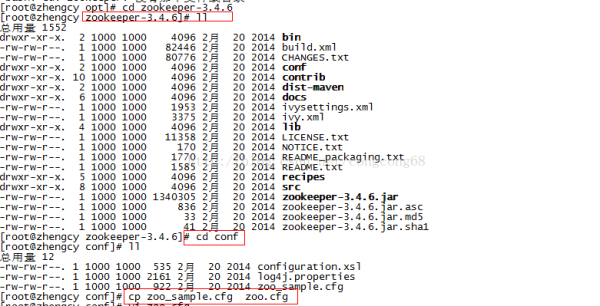

  （3）然後在對應的zookeeper-3.4.6/conf 下有一個文件zoo_sample.cfg的這個文件裡面配置了監聽客戶端連接的端口等一些信息，Zookeeper 在啟動時會找zoo.cfg這個文件作為默認配置文件,所以我們復制一個名稱為zoo.cfg的文件，如圖所示：

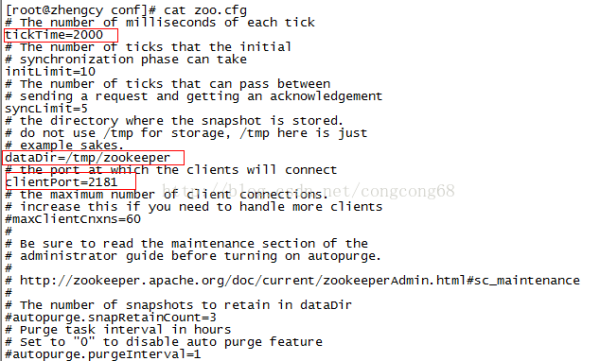

   我們查看一下這個文件的裡面的一些配置信息，如圖所示：





說明：

 clientPort：監聽客戶端連接的端口。

 tickTime：基本事件單元，以毫秒為單位。它用來控制心跳和超時，默認情況下最小的會話超時時間為兩倍的 tickTime。

 我們可以對配置文件的端口等或者進行高級配置和集群配置例如：maxClientCnxns：限制連接到 ZooKeeper 的客戶端的數量等

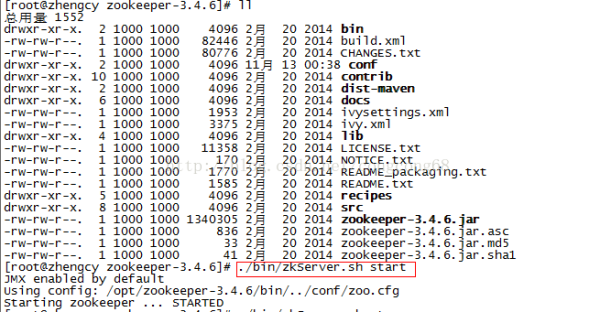

 (4)啟動Zookeeper 的服務，如圖所示：



 到這邊Zookeeper的安裝和配置完成



  第二步：配置dubbo-admin的管理頁面，方便我們管理頁面

    (1)下載dubbo-admin-2.4.1.war包，在Linux的tomcat部署，先把dubbo-admin-2.4.1放在tomcat的webapps/ROOT下，然後進行解壓：

        #jar -xvf dubbo-admin-2.4.1.war

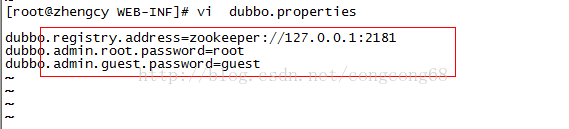

    (2)然後到webapps/ROOT/WEB-INF下，有一個dubbo.properties文件，裡面指向Zookeeper ，使用的是Zookeeper 的注冊中心，如圖所示：

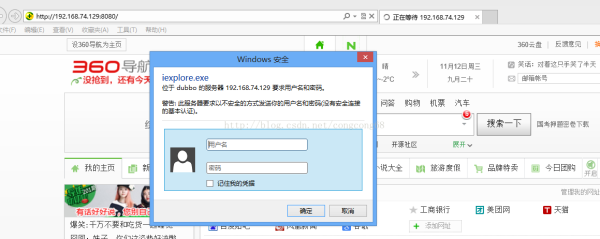

   (3)然後啟動tomcat服務，用戶名和密碼：root,並訪問服務，顯示登陸頁面，說明dubbo-admin部署成功，如圖所示：



  第三步：SpringMVC與Dubbo的整合，這邊使用的Maven的管理項目

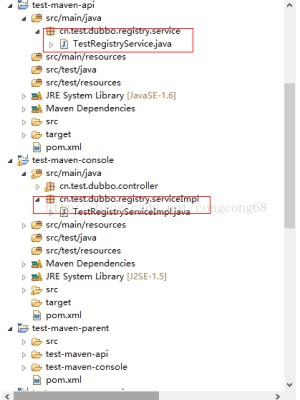

    第一：我們先開發服務注冊的，就是提供服務，項目結構如圖所示：



    （1）test-maven-api項目加入了一個服務接口，代碼如下：

public interface TestRegistryService {
   public String hello(String name);
}



  （2）test-maven-console在pom.xml加入Dubbo和Zookeeper的jar包、引用test-maven-api的jar包，代碼如下：

  <dependency>
          <groupId>cn.test</groupId>
          <artifactId>test-maven-api</artifactId>
          <version>0.0.1-SNAPSHOT</version>
      </dependency>

      <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>dubbo</artifactId>
            <version>2.5.3</version>
        </dependency>

         <dependency>
            <groupId>org.apache.zookeeper</groupId>
            <artifactId>zookeeper</artifactId>
            <version>3.4.6</version>
        </dependency>

      <dependency>
          <groupId>com.github.sgroschupf</groupId>
         <artifactId>zkclient</artifactId>
         <version>0.1</version>
      </dependency>



(3)test-maven-console實現具體的服務，代碼如下：

  @Service("testRegistryService")
public class TestRegistryServiceImpl implements TestRegistryService {
    public String hello(String name) {
        return "hello"+name;
    }
}



(4)我們服務以及實現好了，這時要暴露服務，代碼如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xmlns:jee="http://www.springframework.org/schema/jee"
    xmlns:tx="http://www.springframework.org/schema/tx"
    <span >xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"</span>
    xmlns:context="http://www.springframework.org/schema/context"
    xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
    http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.1.xsd
    http://www.springframework.org/schema/jee http://www.springframework.org/schema/jee/spring-jee-3.1.xsd
    <span >http://code.alibabatech.com/schema/dubbo http://code.alibabatech.com/schema/dubbo/dubbo.xsd</span>
    http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-3.1.xsd"
    default-lazy-init="false" >
   <!-- 提供方應用名稱信息，這個相當於起一個名字，我們dubbo管理頁面比較清晰是哪個應用暴露出來的 -->
   <dubbo:application name="dubbo_provider"></dubbo:application>
   <!-- 使用zookeeper注冊中心暴露服務地址 -->
   <dubbo:registry address="zookeeper://127.0.0.1:2181" check="false" subscribe="false" register=""></dubbo:registry>
  <!-- 要暴露的服務接口 -->
  <dubbo:service interface="cn.test.dubbo.registry.service.TestRegistryService" ref="testRegistryService" />
</beans>





說明：

   dubbo:registry 標簽一些屬性的說明：

      1）register是否向此注冊中心注冊服務，如果設為false，將只訂閱，不注冊。

      2）check注冊中心不存在時，是否報錯。

      3）subscribe是否向此注冊中心訂閱服務，如果設為false，將只注冊，不訂閱。

      4）timeout注冊中心請求超時時間(毫秒)。

      5）address可以Zookeeper集群配置，地址可以多個以逗號隔開等。

  dubbo:service標簽的一些屬性說明：

     1）interface服務接口的路徑

     2）ref引用對應的實現類的Bean的ID

     3）registry向指定注冊中心注冊，在多個注冊中心時使用，值為<dubbo:registry>的id屬性，多個注冊中心ID用逗號分隔，如果不想將該服務注冊到任何registry，可將值設為N/A

     4）register 默認true ，該協議的服務是否注冊到注冊中心。

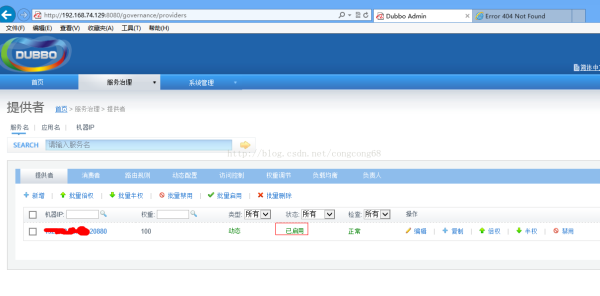

  (5)啟動項目，然後我們在Dubbo管理頁面上顯示，已經暴露的服務，但顯示還沒有消費者，因為我們還沒實現消費者服務，如圖所示：

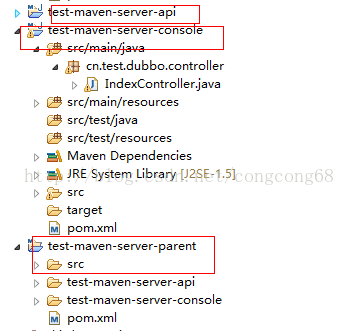

   第二：我們在開發服務消費者，就是調用服務，我們在新建一個新的消費者項目結構如圖所示：


   （1）test-maven-server-console的pom.xml引入Dubbo和Zookeeper的jar包、test-maven-api的jar包，因為引入test-maven-api的jar包，我們在項目中調用像在本地調用一樣。代碼如下：

      <dependency>
          <groupId>cn.test</groupId>
          <artifactId>test-maven-api</artifactId>
          <version>0.0.1-SNAPSHOT</version>
      </dependency>

      <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>dubbo</artifactId>
            <version>2.5.3</version>
        </dependency>

         <dependency>
            <groupId>org.apache.zookeeper</groupId>
            <artifactId>zookeeper</artifactId>
            <version>3.4.6</version>
        </dependency>

      <dependency>
          <groupId>com.github.sgroschupf</groupId>
         <artifactId>zkclient</artifactId>
         <version>0.1</version>
      </dependency>




  （2）test-maven-server-console項目的具體實現，代碼如下：

@Controller
public class IndexController {

    @Autowired
    private TestRegistryService testRegistryService;

    @RequestMapping("/hello")
    public String index(Model model){
         String name=testRegistryService.hello("zz");
         System.out.println("xx=="+name);
        return "";
    }

}


  (3)我們要引用的地址，代碼如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xmlns:jee="http://www.springframework.org/schema/jee"
    xmlns:tx="http://www.springframework.org/schema/tx"
    <span ><span >xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"</span></span>
    xmlns:context="http://www.springframework.org/schema/context"
    xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
    http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.1.xsd
    http://www.springframework.org/schema/jee http://www.springframework.org/schema/jee/spring-jee-3.1.xsd
    <span >http://code.alibabatech.com/schema/dubbo http://code.alibabatech.com/schema/dubbo/dubbo.xsd</span>
    http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-3.1.xsd"
    default-lazy-init="false" >

   <dubbo:application name="dubbo_consumer"></dubbo:application>
   <!-- 使用zookeeper注冊中心暴露服務地址 -->
   <dubbo:registry address="zookeeper://192.168.74.129:2181" check="false"></dubbo:registry>
     <!-- 要引用的服務 -->
   <dubbo:reference interface="cn.test.dubbo.registry.service.TestRegistryService" id="testRegistryService"></dubbo:reference>
</beans>



說明：

   dubbo:reference 的一些屬性的說明：

      1）interface調用的服務接口

      2）check 啟動時檢查提供者是否存在，true報錯，false忽略

      3）registry 從指定注冊中心注冊獲取服務列表，在多個注冊中心時使用，值為<dubbo:registry>的id屬性，多個注冊中心ID用逗號分隔

      4）loadbalance 負載均衡策略，可選值：random,roundrobin,leastactive，分別表示：隨機，輪循，最少活躍調用

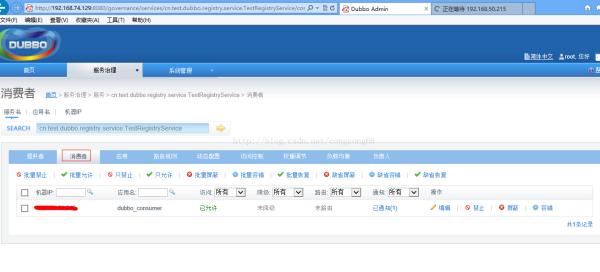

(4)項目啟動，Dubbo管理頁面，能看到消費者，如圖所示：

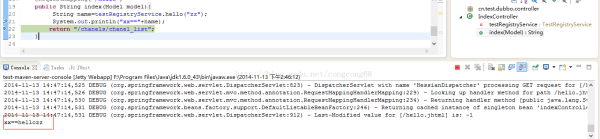

(5)然後訪問消費者項目，Controller層能像調用本地一樣調用服務的具體實現，如圖所示：



Dubbo提供了多種容錯方案,包括負載均衡這些，如圖所示：
