BPMN 2.0的標准的出現是好事，用戶不在被某個工作流開發商綁架或者在工作流中開發妥協，Activiti作為BPMN標准的一套解決方案，使得用戶在選擇工作流框架時可以平滑的遷移過渡。也有負面的不好的消息，就是BPMN標准是大量開會討論和開發商妥協的結果(一般這是在做夢)，所以用戶在閱讀BPMN規范會感覺到它太笨重了，Activiti開發工作流將用戶體驗放到第一位置，開發出了工作流設計插件。工作流官方推薦使用工作流設計插件。
每個流程設計都有start event和end event,而在整個流程中發生的事件都是有event來表示。事件在設計面板中用圓圈表示，在BPMN 2.0中主要有兩種事件：
總的來說，事件定義決定了事件的語義。如果沒有事件定義，這個事件就不做什麼特別的事情。 沒有設置事件定義的開始事件不會在啟動流程時做任何事情。如果給開始事件添加了一個事件定義 （比如定時器事件定義）我們就聲明了開始流程的事件 "類型 " （這時定時器事件監聽器會在某個時間被觸發）。
定時器事件是根據指定的時間觸發的事件。可以用於開始事件(start event)， 中間事件(intermediate event)和邊界事件(boundary event)。定時器事件必須含有下面一種屬性的配置。
timeDate:指定ISO 8601格式的日期定時器激活。(至於ISO 8601日期格式可以詳見百度：http://baike.baidu.com/view/931641.htm)
<timerEventDefinition>
<timeDate>2016-08-23T18:13:00</timeDate>
</timerEventDefinition>
timeDuration：定義定時器經過多少時間後激活。時間段也是取得ISO 8601格式，比如在一年三個月五天六小時七分三十秒內，可以寫成P1Y3M5DT6H7M30S。
<timerEventDefinition>
<timeDuration>P10D</timeDuration>
</timerEventDefinition>
timeCycle：定義定時器重復間隔，在某些場景使用，比如周期性的啟動流程，任務超時發送提醒。timeCycle的設置目前有兩種方式：ISO 8601和Cron表達式(quartz任務調度框架提供的解決方案)，activiti默認是使用ISO 8601。例如現在重復三次，每次間隔10小時：
1 <timerEventDefinition> 2 <timeCycle activiti:endDate="2016-08-22T16:42:11+00:00">R3/PT10H</timeCycle> 3 </timerEventDefinition>
<timerEventDefinition>
<timeCycle>R3/PT10H/${EndDate}</timeCycle>
</timerEventDefinition>
其中endDate是可選的配置，上面使用了兩張方式加上了endDate, 定時器將會在指定的時間停止工作。
此外如果你使用Cron 表達式，可以這樣寫：
0 0/5 * * * ?
注意： 第一個數字表示秒，而不是像通常Unix cron中那樣表示分鐘。重復的時間周期能更好的處理相對時間，它可以計算一些特定的時間點 (比如用戶任務的開始時間)，而cron表達式可以處理絕對時間, 這對定時啟動事件特別有用。
你可以使用表達式進行配置，在裡面動態設置值，不過該值需要為ISO 8601或者(cron表達式)格式，
<boundaryEvent id="escalationTimer" cancelActivity="true" attachedToRef="firstLineSupport">
<timerEventDefinition>
<timeDuration>${duration}</timeDuration>
</timerEventDefinition>
</boundaryEvent>
定義器的執行有先決條件：async executor和job被啟用定時器才會激活(例如在activiti.cfg.xml中配置了jobExecutorActivate或者asyncExecutorActivate為true)。
BPMN的錯誤是關於業務上面的異常處理，它和java代碼上的異常是不同的，兩者完全不同，比如這樣配置一個錯誤事件：
1 <endEvent id="myErrorEndEvent"> 2 <errorEventDefinition errorRef="myError" /> 3 </endEvent>
信號事件會引用一個命名的信號，所謂的信號作用在整個流程引擎全局范圍內，會發送給所有活躍的處理器。信號事件在BPMN文件中是定義在signalEventDefinition中，其中的signalRef屬性可以引用前面聲明的signal，而signal在definitions的根節點中作為子元素，下面就是一個例子
1 <definitions... > 2 <!-- 聲明signal --> 3 <signal id="alertSignal" name="alert" /> 4 5 <process id="catchSignal"> 6 <intermediateThrowEvent id="throwSignalEvent" name="Alert"> 7 <!-- signal event definition --> 8 <signalEventDefinition signalRef="alertSignal" /> 9 </intermediateThrowEvent> 10 ... 11 <intermediateCatchEvent id="catchSignalEvent" name="On Alert"> 12 <!-- signal event definition --> 13 <signalEventDefinition signalRef="alertSignal" /> 14 </intermediateCatchEvent> 15 ... 16 </process> 17 </definitions>
Throwing信號事件：在BPMN中配置或者用代碼實現都可以發出信號，而使用代碼可以這樣子：
1 RuntimeService.signalEventReceived(String signalName); 2 RuntimeService.signalEventReceived(String signalName, String executionId);
這兩個方法不同之處在於第一個方法發出全局的信號，第二個方法會指定execution發出信號。
Catching信號事件:被中間事件和邊界事件捕獲的事件。
前面第二個方法的executionId或者查詢當前活躍的信號事件方法如下：
1 List<Execution> executions = runtimeService.createExecutionQuery()
2 .signalEventSubscriptionName("alert")
3 .list();
信號的作用范圍：
默認的信號作用域是整個流程引擎，也就是說你可以throw一個信號在多個流程實例之間並發生作用。有時候我們需要作用范圍僅僅是在發生事件的流程實例裡，限制信號的作用范圍，可以這樣配置，不過它並不是BPMN2.0規范中的，是activiti獨有的，其中activiti:scope的默認值是global。
1 <signal id="alertSignal" name="alert" activiti:scope="processInstance"/>
信號事件案例：這裡我使用了Activiti Explorer在線流程圖設計器設計了兩張圖，展示了信號交互。
第一張流程是從保險規則變動開始的，然後相關人員審批，如果同意後會發出保險條件發生改變的信號。
第二張流程中將在紅框標識的地方會捕獲(Catching)這個事件，使得保險合同在這時重新計算。

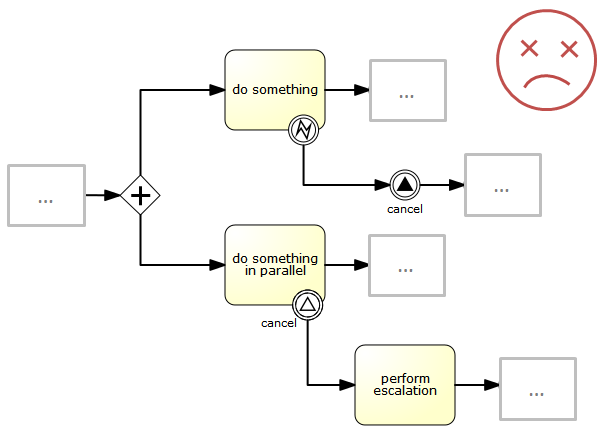

信號是通過廣播傳遞給所有活躍的事件，但有時候我們並不是想要這種結果，譬如下圖：
上面流程圖的意思是執行“do something”任務時出現的錯誤，會被邊界錯誤事件捕獲， 然後使用信號傳播給並發路徑上的分支，進而中斷"do something inparallel"任務， 但是，根據信號的廣播含義，它也會傳播給所有其他訂閱了信號事件的流程實例，這就是我們不想要的。這時我們需要調用前面介紹觸發信號的API的第二個方法進行手動關聯。
消息事件會引用已命名的消息。和信號不同的是，消息具有名稱和內容，並且消息始終指定了單個的接收者。
消息事件定義在BPMN文件的messageEventDefinition元素中，其中messageRef屬性值來自於message，至於message是配置在definitions的根元素裡面。下面是一個例子：
<definitions id="definitions"
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:activiti="http://activiti.org/bpmn"
targetNamespace="Examples"
xmlns:tns="Examples">
<message id="newInvoice" name="newInvoiceMessage" />
<message id="payment" name="paymentMessage" />
<process id="invoiceProcess">
<startEvent id="messageStart" >
<messageEventDefinition messageRef="newInvoice" />
</startEvent>
...
<intermediateCatchEvent id="paymentEvt" >
<messageEventDefinition messageRef="payment" />
</intermediateCatchEvent>
...
</process>
</definitions>
拋出消息事件：Activiti作為嵌入式的引擎，它不會關注怎麼接收消息，接收消息取決於你的環境和特定的平台，比如你可以連接到JMS消息隊列或者執行WebService或REST請求，這是需要你的應用層架構中進行實現，Activiti只是其中一部分。
在你的應用裡面收到消息，你需要處理它，如果是啟動流程實例的消息，可以參考下面的API:
1 ProcessInstance startProcessInstanceByMessage(String messageName); 2 ProcessInstance startProcessInstanceByMessage(String messageName, Map<String, Object> processVariables); 3 ProcessInstance startProcessInstanceByMessage(String messageName, String businessKey, Map<String, Object> processVariables);
這些API允許使用引用的消息進行啟動流程實例。如果流程實例需要接收這些消息，首先你需要關聯指定流程實例和消息，然後觸發處於等待的流程，使用RunTimeService可以觸發基於消息的流程。
1 void messageEventReceived(String messageName, String executionId); 2 void messageEventReceived(String messageName, String executionId, HashMap<String, Object> processVariables);
查詢訂閱消息事件的流程定義：
對於start event的消息，消息事件關聯到指定的流程定義，消息的訂閱可以使用ProcessDefinitionQuery查詢。
1 ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
2 .messageEventSubscription("newCallCenterBooking")
3 .singleResult();
對於明確的消息是對應一個流程的，所以查詢結果一般是0個或者1個，如果是流程定義更新，那麼方法返回最新的流程定義。
如果是中間消息事件，訂閱的消息關聯到特定的流程，我們可以使用ExecutionQuery進行查詢：
1 Execution execution = runtimeService.createExecutionQuery()
2 .messageEventSubscriptionName("paymentReceived")
3 .variableValueEquals("orderId", message.getOrderId())
4 .singleResult();

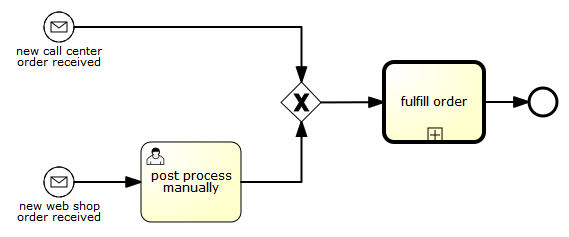

下面的實例通過兩個不同的消息進行啟動流程實例：
在某些需要多個start event啟動流程實例需要統一的處理方式的時候是有用處的。
