一、首先聲明一點，我 UML 類圖的學習是借鑒的 《大話設計模式》中的例子，僅僅是為了個人的學習，不涉及其他。
二、將大鳥講給小菜的 UML 類圖樣例貼上來。
三、說明：

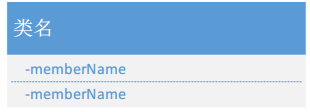

1.類圖
第一層顯示的是類名，如果是抽象類，就用斜體表示。
第二層是類的特性，通常就是字段和屬性。
第三層是類的操作，通常是方法和行為。
注意：'+' 表示 public， '-' 表示 private，'#' 表示 protected。

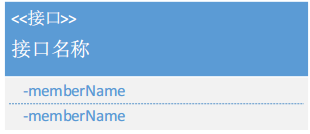

2.接口圖
第一層是接口名稱
第三層是接口方法，如果為抽象方法的話，就用斜體表示。
3.接口的另一種表示方式：棒棒糖表示法。
如：唐老鴨講人話
4.類與類之間的關系
（1）繼承
繼承關系是用 空心三角形 + 實線來表示的。
表示is-a的關系，是對象之間耦合度最大的一種關系，子類繼承父類的所有細節。
如：動物、鳥、鴨、唐老鴨之間的關系。
（2）關聯關系
關聯用尖箭頭 + 實線來表示。當一個類“知道”另一個類時，可以用關聯。
如：企鵝需要“知道”氣候的變化，需要“了解” 氣候規律。
（3）聚合(Aggregation)
聚合用空心的菱形 + 實線來表示。菱形從局部指向整體。
聚合表示一種弱的 “擁有”關系，體現的是 A 對象可以包含 B 對象，但 B 對象不是 A 對象的一部分。
表示 has-a 的關系，是一種不穩定的包含關系。較強於一般關聯,有整體與局部的關系,並且沒有了整體,局部也可單獨存在。
如公司和員工的關系，公司包含員工，但如果公司倒閉，員工依然可以換公司。
又如大雁是群居動物，每只大雁都是屬於一個雁群，一個雁群可以有多只大雁。
（4）組合(Composition)
組合用實體菱形 + 實線來表示，菱形從局部指向整體。
組合表示一種強的“擁有”關系，體現了嚴格的部分和整體關系，部分和整體的生命周期一樣。
表示 contains-a 的關系，是一種強烈的包含關系。組合類負責被組合類的生命周期。是一種更強的聚合關系。
如公司和部門的關系，沒有了公司，部門也不能存在了；調查問卷中問題和選項的關系；訂單和訂單選項的關系。
又如鳥和翅膀就是組合關系，它們是整體與部分的關系，並且翅膀和鳥的生命周期是相同的。
（5）依賴(dependency)
依賴用虛線箭頭來表示，箭頭從使用類指向被依賴的類。
依賴表示對象之間最弱的一種關聯方式，是臨時性的關聯。
（6）多重性(Multiplicity)
通常在關聯、聚合、組合中使用。就是代表有多少個關聯對象存在。使用數字..星號（數字）表示。
如一只鳥有兩只翅膀。
5.類與接口之間的關系
實現接口
接口實現是用空心三角形 + 虛線來表示的。如大雁實現了飛翔的接口，唐老鴨實現了講人話的方法。
