ActiveMQ筆記(3)：基於Networks of Brokers的HA方案，activemqbrokers
上一篇介紹了基於ZK的ActiveMQ HA方案，雖然理解起來比較容易，但是有二個不足：
1) 占用的節點數過多，1個zk集群至少3個節點，1個activemq集群也至少得3個節點，但其實正常運行時，只有一個master節點在對外響應，換句話說，花6個節點的成本只為了保證1個activemq master節點的高可用，太浪費資源了。
2) 性能下降太明顯，比起單節點的activemq，性能下降了近1個數量級。
這一篇將介紹基於networks of brokers的HA方案，不需要借助zk等第3方組件，只需要2個activemq節點就能達到類似效果，進入正題之前，先來簡單談談Broker這個概念。

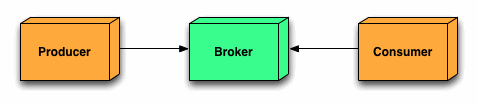

Broker一詞的原意是『經紀人、中間人』，用在ActiveMQ的構架中，即：Broker作為Producer與Consumer的中間人(或代理人)，生產者不用知道消費者在哪裡、如何消費這些細節，只要將消息扔給中間人Broker即可，類似的，消費者也不用關心消息是從哪個生產者過來的，它只知道這是從Broker那裡拿來的，如果畫一張圖來描述，就是下面這樣（引用自本文最後參考文章中的圖片）
那麼，當生產者將消息發給Broker時，會發生什麼？下圖描述的就是這個過程：
1) 生產者將消息發給Broker
2) Broker將消息落地存儲
3) 然後給生產者反饋：事情我已經辦妥了！
繼續，再來看看消費者又是如何跟Broker打交道的：
1) Broker將接收到的消息，從db中取出
2) 然後發送給消費者
3) 如果消費者使用的是自動確認模式(即：Session.AUTO_ACKNOWLEDGE），則Consumer會馬上告訴Broker：ok，消息我已經收到了。
4) 然後進行自己的業務處理
5) Broker一旦收到確認，將會馬上更新消息的狀態為已消費(或直接刪除，取決於持久化的實現機制）（注：雖然圖中步驟5排在步驟4之後，但是步驟4、5幾乎是同時發生的）
在一些大型應用中，如果一個Broker出現性能瓶頸抗不住壓力，可能會拆分成多個Broker，如下圖所示：
(注：上圖中箭頭的方法並非數據流向，而應該理解成調用關系，即：Producer調用Broker1，Consumer調用Broker2...)
Producer將消息發送給Broker1，而Consumer從另一個Broker2接收消息，有點類似數據庫讀寫分離的意思，這樣系統的性能可以提升一定程度的提升，但是問題來了，Broker1上的消息，如何同步到Broker2呢，這就依賴networkConnector的配置。
![]()
1 <beans
2 xmlns="http://www.springframework.org/schema/beans"
3 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4 xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
5 http://activemq.apache.org/schema/core http://activemq.apache.org/schema/core/activemq-core.xsd">
6
7 <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
8 <property name="locations">
9 <value>file:${activemq.conf}/credentials.properties</value>
10 </property>
11 </bean>
12
13 <broker xmlns="http://activemq.apache.org/schema/core" brokerName="activemq-1">
14 <networkConnectors>
15 <networkConnector uri="static:(tcp://127.0.0.1:61626)"/>
16 </networkConnectors>
17 <persistenceAdapter>
18 <kahaDB directory="${activemq.data}/kahadb"/>
19 </persistenceAdapter>
20 <transportConnectors>
21 <transportConnector name="openwire"
22 uri="tcp://0.0.0.0:61616?maximumConnections=1000&wireFormat.maxFrameSize=104857600"/>
23 </transportConnectors>
24 </broker>
25
26 <import resource="jetty.xml"/>
27 </beans>
View Code
注意：14-16行及21-22行，該Broker對外暴露61616端口，同時"連接"到61626端口（即另1個broker）,最終的效果相當於，如果有producer把消息發到61616（broker1）,則從另一個broker(61626端口)上也能消費這條消息。
明白這些基本原理後，在61626對應的activemq上，也做類似的配置，只不過"連接方向"正好相反，參考以下配置：
![]()
1 <beans
2 xmlns="http://www.springframework.org/schema/beans"
3 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
4 xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
5 http://activemq.apache.org/schema/core http://activemq.apache.org/schema/core/activemq-core.xsd">
6
7 <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
8 <property name="locations">
9 <value>file:${activemq.conf}/credentials.properties</value>
10 </property>
11 </bean>
12
13 <broker xmlns="http://activemq.apache.org/schema/core" brokerName="activemq-2">
14 <networkConnectors>
15 <networkConnector uri="static:(tcp://127.0.0.1:61616)"/>
16 </networkConnectors>
17 <persistenceAdapter>
18 <kahaDB directory="${activemq.data}/kahadb"/>
19 </persistenceAdapter>
20 <transportConnectors>
21 <transportConnector name="openwire"
22 uri="tcp://0.0.0.0:61626?maximumConnections=1000&wireFormat.maxFrameSize=104857600"/>
23 </transportConnectors>
24 </broker>
25
26 <import resource="jetty.xml"/>
27 </beans>
View Code
(注：如果希望2個activemq上都能訪問admin管理界面，jetty.xml中的端口要修改，不要沖突)
這樣，activemq-1與activemq-2這二個broker就互為主備，發給你的消息會同步到我，發給我的消息也會同步到你，實現了HA，示意圖如下：
Producer與Consumer連接到activemq時，配置文件可以這麼寫：
1 <bean id="jmsFactory" class="org.apache.activemq.pool.PooledConnectionFactory" destroy-method="stop">
2 <property name="connectionFactory">
3 <bean class="org.apache.activemq.ActiveMQConnectionFactory">
4 <!--broker服務的地址-->
5 <property name="brokerURL" value="failover:(tcp://localhost:61616,tcp://localhost:61626)"/>
6 ...
7 </bean>
8 </property>
9 </bean>
這種HA方案的優點是占用的節點數更少(只需要2個節點),而且2個broker都可以響應消息的接收與發送，性能比zookeeper方案要好一些。
