在電信網絡拓撲圖中，很經常需要用到自動布局的功能，在大數據的層級關系中，通過手工一個一個擺放位置是不太現實的，工作量是相當大的，那麼就有了自動布局這個概念，來解放布局的雙手，讓網絡拓撲圖能夠布局出一個優美的圖案，當然在一些復雜的布局中，光有自動布局還是不行的，還是需要手工地做些相應的調整，才能讓界面圖案更加的完美。今天我們來聊聊電信網絡拓撲圖HT for Web在自動布局上面的相關內容。
在HT for Web中有提供兩種布局方案，一個是 AutoLayout，一個是 ForceLayout。AutoLayout 提供了幾套固定的布局算法，讓用戶根據不同的需求選擇不同的布局算法，比較常用的是 circular（圓形布局）和 symmetic（對稱布局）兩種布局方式。

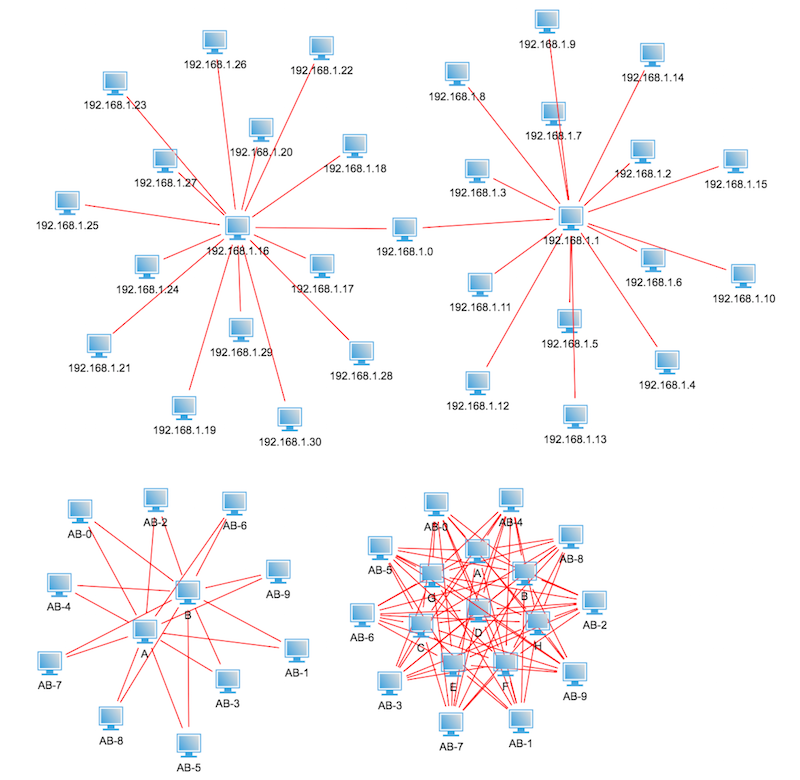

上圖是 circular 圓形布局的效果，可以看出在較復雜的布局上，可以結合連線呈現一個漂亮的布局結果。
上圖是 symmetric 對稱布局的結果，可以發現在布局上依據中心點呈相對對稱的布局，這種布局方案在空間上看起來會比較緊湊些，比較節約空間。
其他的布局類型在這就不一一講解了，具體的可以查看我們的 AutoLayout 手冊：http://www.hightopo.com/guide/guide/plugin/autolayout/ht-autolayout-guide.html
ForceLayout（彈力布局）就和 AutoLayout 區別比較大了，它是根據節點之間存在互斥力，相互連接的節點間存在引力，來動態布局節點的，它需要運行一段時間，整體拓撲結構會逐漸達到收斂穩定的平衡狀態，這才是真正的布局結果，不像 AutoLayout 那樣，馬上設置就可以馬上看到效果，但是在 ForceLayout 布局的過程中，其效果也是蠻歡樂的。

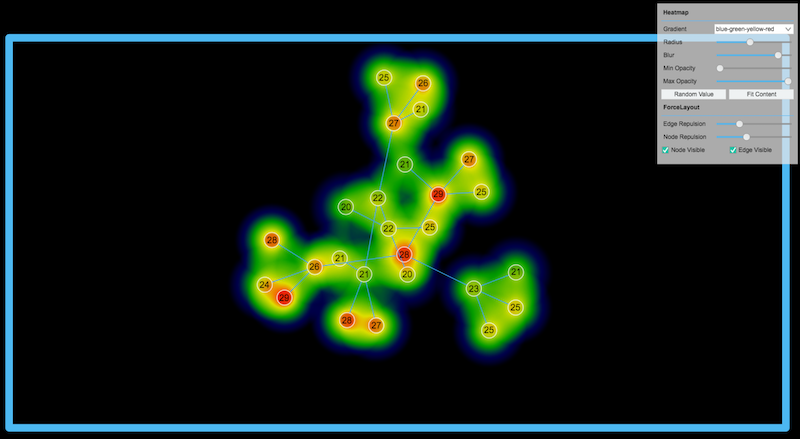

這是我們的彈力布局結合熱力圖的效果，如果看到其布局的效果其實更棒。

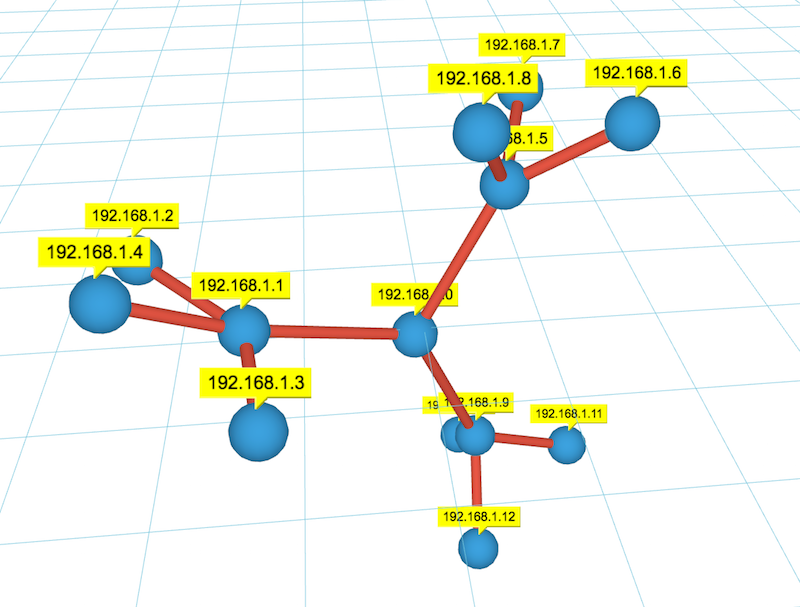

在 3D 上，也是有它的一片天，照樣可以很優雅。
關於 ForceLayout 的相關內容在這邊也不一一說明，具體可以查看我們的官網手冊：http://www.hightopo.com/guide/guide/plugin/forcelayout/ht-forcelayout-guide.html
現在問題來了，上面的兩種布局方式其實還不能完全滿足用戶的需求，很多用戶還有根據特定的形狀去布局節點，比如，多個節點如何圍繞一個節點做橢圓狀的均勻分布，多個圖元如何沿著某條曲線做均勻分布。這些問題該如何解決呢？又該如何去實現呢？接下來我們就來具體談談如何實現這樣的特定布局，我們就叫這種特定布局叫 ShapeLayout 吧。

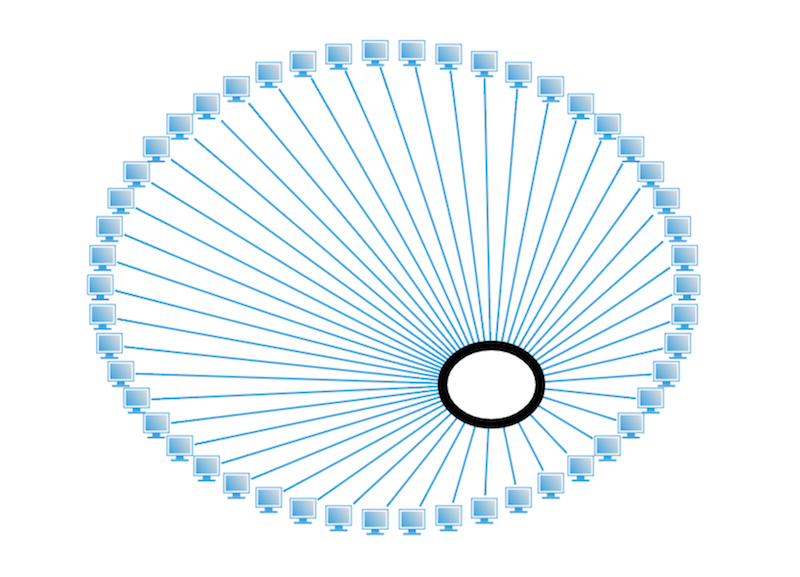

http://www.hightopo.com/demo/EdgeType/ShapeLayout-Oval.html這就是我們的 ShapeLayout 的效果，將節點根據一個橢圓的形狀布局，這個是怎麼實現的呢？我先來說收思路吧，其實不難，我們知道，橢圓和圓都可以轉換為三角函數來表示，那麼可以算出每個節點對應的角度，帶入到三角函數表達式中，就可以得到曲線上面的點坐標，將節點直接布置到這個位置就可以了。
上面的例子中，可以看到節點間的連線靠近中心的點事在橢圓邊緣上的，而不是在橢圓的中心，這個又是怎麼處理的呢？這邊就涉及到了一個拓展的節點類型，這邊將它命名為 BusEdgeType，就像 bus 的路線一樣，變化多段，連線適應各種不同線條的變化，拖動節點的時候，線條的兩端位置動態變化，時刻尋找著最優的連線路徑。
我們在後面的章節中再重點闡述下 ShapeLayout 和 BusEdgeType 的具體實現和應用，今天我們就講到這裡。
