PHP支付系統設計與典型案例分享,系統設計典型案例

編輯:關於PHP編程

PHP支付系統設計與典型案例分享,系統設計典型案例


由於公司業務需要,花兩周時間實現了一個小型的支付系統,麻雀雖小五髒俱全,各種必須的模塊如賬戶加鎖,事務性保證,流水對帳等都是有完整實現的,整個開發過程中有很多經驗積累,再加上在網上搜索了一下,大部分都是些研究性的論文,對實際使用價值不大,所以這次特意拿出來和大家分享一下。
這個系統可以用作小型支付系統,也可以用做第三方應用接入開放平台時的支付流水系統。
原來的需求比較負責,我簡化一點說:

對每個應用,對外需要提供 獲取余額,支付設備,充值 等接口
後台有程序,每月一號進行清算
賬戶可以被凍結
需要記錄每一次操作的流水,每天的流水都要和發起方進行對賬

針對上面的需求,我們設置如下數據庫:

CREATE TABLE `app_margin`.`tb_status` (
`appid` int(10) UNSIGNED NOT NULL,
`freeze` int(10) NOT NULL DEFAULT 0,
`create_time` datetime NOT NULL,
`change_time` datetime NOT NULL,

PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_account_earn` (
`appid` int(10) UNSIGNED NOT NULL,
`create_time` datetime NOT NULL,
`balance` bigint(20) NOT NULL,
`change_time` datetime NOT NULL,
`seqid` int(10) NOT NULL DEFAULT 500000000,

PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_bill` (
`id` int AUTO_INCREMENT NOT NULL,
`bill_id` int(10) NOT NULL,
`amt` bigint(20) NOT NULL,
`bill_info` text,

`bill_user` char(128),
`bill_time` datetime NOT NULL,
`bill_type` int(10) NOT NULL,
`bill_channel` int(10) NOT NULL,
`bill_ret` int(10) NOT NULL,

`appid` int(10) UNSIGNED NOT NULL,
`old_balance` bigint(20) NOT NULL,
`price_info` text,

`src_ip` char(128),

PRIMARY KEY (`id`),
UNIQUE KEY `unique_bill` (`bill_id`,`bill_channel`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_assign` (
`id` int AUTO_INCREMENT NOT NULL,
`assign_time` datetime NOT NULL,

PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_price` (
`name` char(128) NOT NULL,
`price` int(10) NOT NULL,
`info` text NOT NULL,

PRIMARY KEY (`name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

CREATE TABLE `app_margin`.`tb_applock` (
`appid` int(10) UNSIGNED NOT NULL,
`lock_mode` int(10) NOT NULL DEFAULT 0,
`change_time` datetime NOT NULL,

PRIMARY KEY (`appid`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

INSERT `app_margin`.`tb_assign` (`id`,`assign_time`) VALUES (100000000,now());

詳細解釋如下:
tb_status 應用的狀態表。負責賬戶是否被凍結,賬戶的類型是什麼(真實的需求是應用可能有兩種賬戶,這裡為簡單所以沒有列出)
appid 應用id
freeze 是否凍結
create_time 創建時間
change_time 最後一次修改時間
tb_account_earn 應用的賬戶余額表
appid 應用id
balance 余額(單位為分,不要用小數存儲,因為小數本身不精確;另外php要在64位機下才能支持bigint)
create_time 創建時間
change_time 最後一次修改時間
seqid 操作序列號(防並發,每次update都會+1)
tb_assign 分配流水id的表,tb_bill的bill_id必須是有tb_assign分配的
id 自增id
create_time 創建時間
tb_bill 流水表。負責記錄每一條操作流水,這裡的bill_id不是主鍵,因為同一個bill_id可能會有支付和回滾兩條流水
id 自增序列號
bill_id 流水號
amt 操作的金額(這個是要區別正負的,主要是為了select all的時候可以直接計算出某段時間的金額變化)
bill_info 操作的詳細信息,比如3台webserver,2台db
bill_user 操作用戶
bill_time 流水時間
bill_type 流水類型,區分是加錢還是減錢
bill_channel 流水來源,如充值,支付,回滾,結算還是其他
bill_ret 流水的返回碼,包括未處理、成功、失敗,這裡的邏輯會在後面講解
appid 應用id
old_balance 操作發生前的賬戶余額
price_info 記錄操作發生時,記錄被支付物品的單價
src_ip 客戶端ip
tb_price 單價表,記錄了機器的單價
name 機器唯一標識
price 價格
info 描述
tb_applock 鎖定表,這是為了避免並發對某一個應用進行寫操作設計的,具體的代碼會在後面展示
appid 應用id
lock_mode 鎖定狀態。為0則為鎖定,為1則為鎖定
change_time 最後一次修改時間
OK,庫表設計出來之後,我們就來看一下最典型的幾個操作.

一. 支付操作
我這裡只列出了我目前實現的方式,可能不是最好的,但應該是最經濟又滿足需求的。

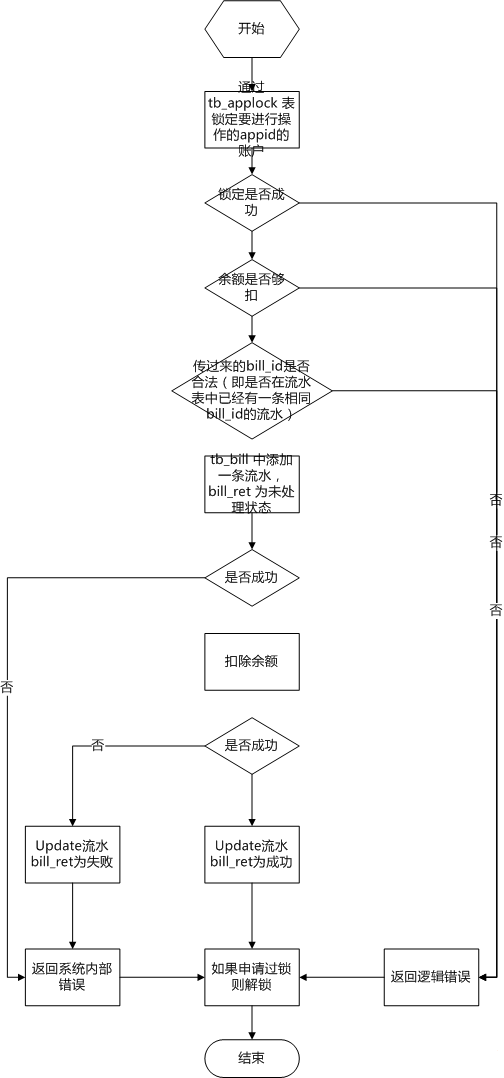

先說調用方這裡,邏輯如下:

然後對應的支付系統內部邏輯如下(只列出支付操作,回滾邏輯差不多,流水檢查是要檢查對應的支付流水是否存在):

常用的錯誤返回碼可能如下就足夠了:

$g_site_error = array(
-1 => '服務器繁忙',
-2 => '數據庫讀取錯誤',
-3 => '數據庫寫入錯誤',

0 => '成功',

1 => '沒有數據',
2 => '沒有權限',
3 => '余額不足',
4 => '賬戶被凍結',
5 => '賬戶被鎖定',
6 => '參數錯誤',
);

對於大於0的錯誤都算是邏輯錯誤,執行支付操作,調用方是不用記錄流水的。因為賬戶並沒有發生任何改變。
對於小於0的錯誤是系統內部錯誤,因為不知道是否發生了數據更改,所以調用方和支付系統都要記錄流水。
對於等於0的返回,代表成功,兩邊也肯定要記錄流水。
而在支付系統內部,之所以采用先寫入流水,再進行賬戶更新的方式也是有原因的,簡單來說就是盡量避免丟失流水。
最後總結一下,這種先扣錢,再發貨,出問題再回滾的方式是一種模式;還有一種是先預扣,後發貨,沒有出問題則調用支付確認來扣款,出了問題就調用支付回滾來取消,如果預扣之後很長時間不做任何確認,那麼金額會自動回滾。

二. 賬戶鎖定的實現
這裡利用了數據庫的加鎖機制,具體邏輯就不說了,代碼如下:

class AppLock
{
function __construct($appid)
{
$this->m_appid = $appid;
//初始化數據
$this->get();
}

function __destruct()
{
$this->free();
}


public function alloc()
{
if ($this->m_bGot == true)
{
return true;
}

$this->repairData();

$appid = $this->m_appid;
$ret = $this->update($appid,APPLOCK_MODE_FREE,APPLOCK_MODE_ALLOC);
if ($ret === false)
{
app_error_log("applock alloc fail");
return false;
}
if ($ret <= 0)
{
app_error_log("applock alloc fail,affected_rows:$ret");
return false;
}
$this->m_bGot = true;
return true;
}

public function free()
{
if ($this->m_bGot != true)
{
return true;
}

$appid = $this->m_appid;
$ret = $this->update($appid,APPLOCK_MODE_ALLOC,APPLOCK_MODE_FREE);
if ($ret === false)
{
app_error_log("applock free fail");
return false;
}
if ($ret <= 0)
{
app_error_log("applock free fail,affected_rows:$ret");
return false;
}
$this->m_bGot = false;
return true;
}

function repairData()
{
$db = APP_DB();

$appid = $this->m_appid;

$now = time();

$need_time = $now - APPLOCK_REPAIR_SECS;

$str_need_time = date("Y-m-d H:i:s", $need_time);

$db->where("appid",$appid);
$db->where("lock_mode",APPLOCK_MODE_ALLOC);
$db->where("change_time <=",$str_need_time);

$db->set("lock_mode",APPLOCK_MODE_FREE);
$db->set("change_time","NOW()",false);

$ret = $db->update(TB_APPLOCK);
if ($ret === false)
{
app_error_log("repair applock error,appid:$appid");
return false;
}
return true;
}

private function get()
{
$db = APP_DB();

$appid = $this->m_appid;

$db->where('appid', $appid);

$query = $db->get(TB_APPLOCK);

if ($query === false)
{
app_error_log("AppLock get fail.appid:$appid");
return false;
}

if (count($query->result_array()) <= 0)
{
$applock_data = array(
'appid'=>$appid,
'lock_mode'=>APPLOCK_MODE_FREE,
);
$db->set('change_time','NOW()',false);
$ret = $db->insert(TB_APPLOCK, $applock_data);
if ($ret === false)
{
app_error_log("applock insert fail:$appid");
return false;
}

//重新獲取數據
$db->where('appid', $appid);
$query = $db->get(TB_APPLOCK);

if ($query === false)
{
app_error_log("AppLock get fail.appid:$appid");
return false;
}
if (count($query->result_array()) <= 0)
{
app_error_log("AppLock not data,appid:$appid");
return false;
}
}
$applock_data = $query->row_array();
return $applock_data;
}

private function update($appid,$old_lock_mode,$new_lock_mode)
{
$db = APP_DB();

$db->where('appid',$appid);
$db->where('lock_mode',$old_lock_mode);

$db->set('lock_mode',$new_lock_mode);
$db->set('change_time','NOW()',false);

$ret = $db->update(TB_APPLOCK);
if ($ret === false)
{
app_error_log("update applock error,appid:$appid,old_lock_mode:$old_lock_mode,new_lock_mode:$new_lock_mode");
return false;
}
return $db->affected_rows();
}

//是否獲取到了鎖
public $m_bGot = false;

public $m_appid;
}

為了防止死鎖的問題,獲取鎖的邏輯中加入了超時時間的判斷,大家看代碼應該就能看懂

三. 對帳邏輯
如果按照上面的系統來設計,那麼對帳的時候,只要對一下兩邊成功(即bill_ret=0)的流水即可,如果完全一致那麼賬戶應該是沒有問題的,如果不一致,那就要去查問題了。
關於保證賬戶正確性這裡,也有同事跟我說,之前在公司做的時候,是采取只要有任何寫操作之前,都先取一下流水表中所有的流水記錄,將amt的值累加起來,看得到的結果是否和余額相同。如果不相同應該就是出問題了。
select sum(amt) from tb_bill where appid=1;
所以這也是為什麼我在流水表中,amt字段是要區分正負的原因。

以上就是本文的全部內容,希望對大家的學習有所幫助,也希望大家多多支持幫客之家。
