（圖1），簡單三層結構時序圖
從代碼和時序圖中可以直觀看出三層結構的調用順序。但實際開發中這種簡單三層結構並不能滿足需求！我們先從外觀層與中間服務層這兩層的代碼開始討論。在外觀層LWordHomePage類中直接使用new關鍵字創建並調用中間服務類LWordServiceCore屬於一種硬編碼的方式。在實際項目開發過程中，外觀層和中間服務層可能會由不同的人員來開發，即一個功能模塊由多個人共同完成。而外觀層LWordHomePage類的開發進度是不可能等到LWordServiceCore類完全開發完成之後才開始（換句話來說就是，外觀層不可能等到中間服務層完全開發完成之後才開始），這樣的協作效率非常低！為了使項目可以由多人同時開發，所以我們要切割代碼設計。我們可以組織一個臨時的中間服務類來滿足外觀層的開發進度。等到中間服務層完全開發完成之後，替換一下就可以了……如圖2所示：

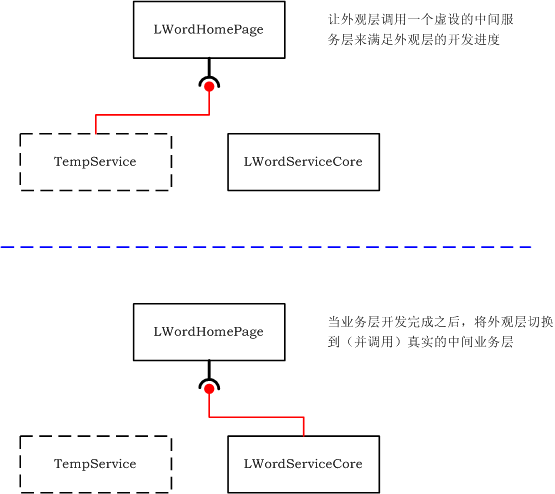

（圖2），外觀層在不同的服務間切換
顯然，要實現這樣的需求，在外觀層中直接使用new關鍵字創建和調用LWordServiceCore類是非常不靈活的！這很難做到靈活的隨意的切換！！我們可以創建TempService類充當中間服務層的臨時實現。我們還需要分析一下TempService和LWordServiceCore這兩個類，它們都具備相同的append函數用於添加留言，只不過一個是臨時的而另外一個是真實的。既然TempService和LWordServiceCore這兩個類都有公共函數，那麼就應該可以有一個公共的父類。考慮到對這個公共的上級類沒有別的成員和屬性，所以將這個公共的上級類定義為接口，即ILWordService！UML類圖如圖3所示：

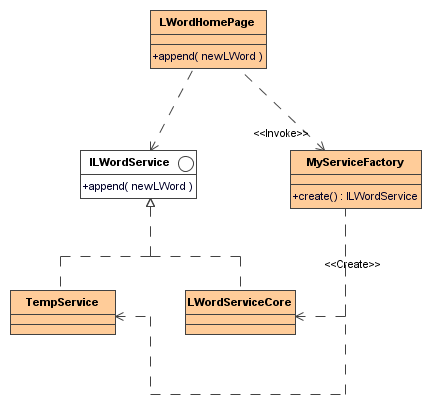

（圖3）定義和實現ILWordService接口
在LWordHomePage類中並不直接創建TempService或者LWordServiceCore類對象，創建過程會交給一個工廠類MyServiceFactory（簡單工廠模式）。這樣一來，外觀層中的LWordHomePage類只需要知道ILWordService接口即可，外觀層代碼並不關心具體的中間服務代碼是什麼，這樣就極好的實現了外觀層與具體服務代碼的分離。
這相當於什麼呢？就好比兩個硬件工程師，一個是制造計算機顯卡的，一個是制造計算機主板的。制造顯卡的工程師可以把顯卡插到到一塊測試電路中，來測試顯卡是否可以正常工作？同樣，制造主板的工程師也可以把主板插入到另一塊測試電路中，來測試主板是否可以正常工作？等到這兩位工程師都各自完成工作之後，將他倆的工作成果對接在一起就可以了。這是一種並行開發方式，幾乎可以省掉一半的時間。從軟件工程的角度來講，我們在設計接口代碼的時候也應該考慮是否需要支持多人同時開發，從而提高生產效率。
依照UML類圖（如圖3所示），我們修改PHP代碼如代碼2所示：
復制代碼 代碼如下:
// 代碼2, 通過工廠創建留言服務並調用
// 外觀層類
class LWordHomePage {
// 添加留言
public function append($newLWord) {
// 調用中間服務
$serv = MyServiceFactory::create();
// 注意此時是操作 ILWordService 接口, 而非 LWordService 類
$serv->append($newLWord);
}
};
// 留言服務接口
interface ILWordService {
public function append($newLWord);
};
// 服務工廠類
class MyServiceFactory {
// 創建留言服務
public static function create() {
if (1) {
// 返回中間服務層
return new LWordServiceCore();
} else {
// 返回臨時實現
return new TempService();
}
}
}
// 臨時服務類
class TempService implements ILWordService {
// 添加留言
public function append($newLWord) {
// 臨時代碼(省略)
}
};
// 中間服務層
class LWordServiceCore implements ILWordService {
// 添加留言
public function append($newLWord) {
// 調用數據訪問層
$dbTask = new LWordDBTask();
$dbTask->append($newLWord);
}
};
// 數據訪問層
class LWordDBTask {
// 添加留言
public function append($newLWord) {
// 數據層代碼(省略)
}
};
時序圖如圖4所示：

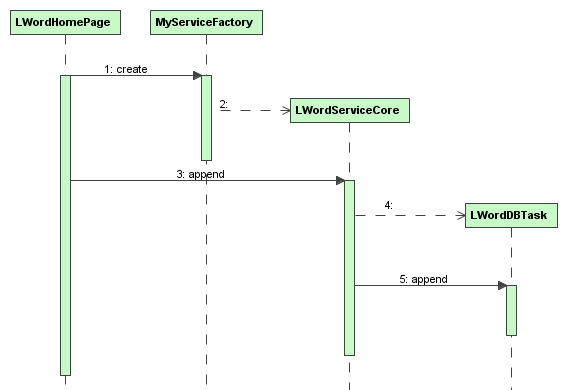

（圖4）通過工廠類創建留言服務
