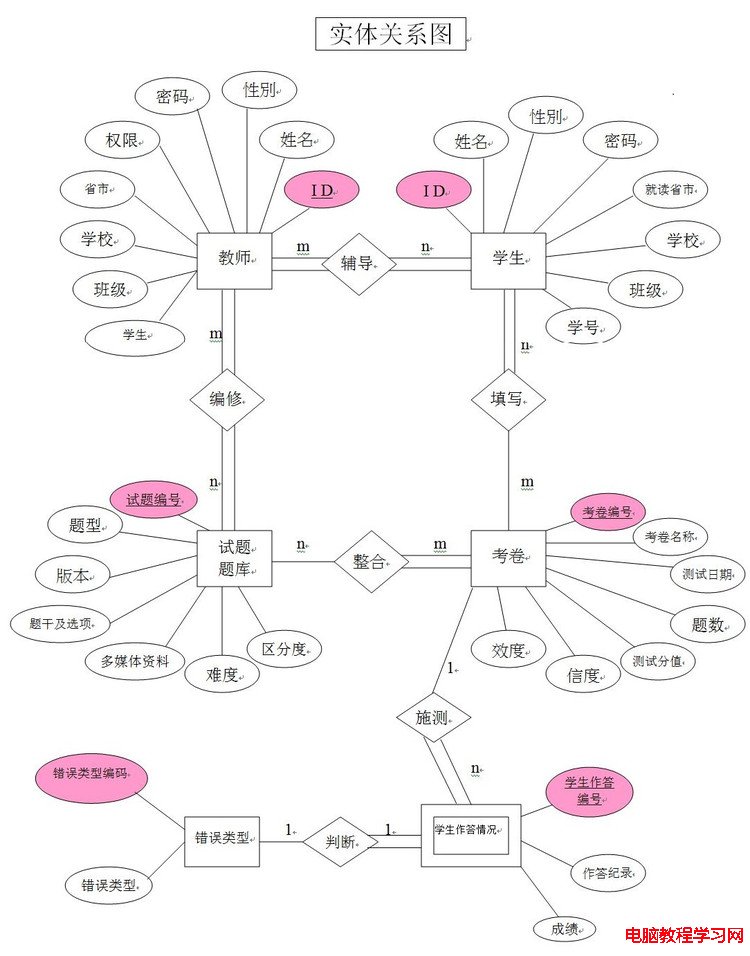

實體關系圖

解釋

　　實體關系圖：簡記E-R圖是指以實體、關系、屬性三個基本概念概括數據的基本結構，從而描述靜態數據結構的概念模式。E-R圖為實體-聯系圖，提供了表示實體型、屬性和聯系的方法，用來描述現實世界的概念模型。E-R模型最常見的運用是在數據庫設計的分析階段，也就是數據庫設計者和數據庫用戶之間的溝通工具和橋梁。E-R模型的作用是建構一個概念數據模型，而概念數據模型正是數據庫結構的表示法，而且這種表示法與數據庫管理系統及數據模型都無關系。

構成

實體(Entity)：

　　它是關系型數據庫的最基本抽像概念，用以描述真實世界的物件。

用矩形表示，矩形框內寫明實體名；比如學生張三豐、學生李尋歡都是實體。　

實體可細分為:

• 強實體（strong entity）：指不需要依附其他實體而存在的實體。用單邊矩形表示。
• 弱實體（weak entity）：是指需要依附其他實體而存在的實體。 用雙邊矩形表示。

屬性(Attribute)：　　

用來描述實體的性質。

用橢圓形表示，並用無向邊將其與相應的實體連接起來；比如學生的姓名、學號、性別、都是屬性。

屬性可分為：

• 簡單屬性（simple attribute）：已經無法再繼續切割成其他有意義的單位。
• 復合屬性（composite attribute）：代表未來該屬性可以進一步作切割。如：地址屬性是由市、縣、鄉、具體在址等各屬性組成。

• 衍生屬性（derived attribute ）：

聯系(Relationship)：

　　用來表示一個實體與另一個實體關系的方式。

用菱形表示，菱形框內寫明聯系名，並用無向邊分別與有關實體連接起來，同時在無向邊旁標上聯系的類型（1 : 1，1 : n或m : n）就是指存在的三種關系（一對一，一對多，多對多）。 比如老師給學生授課存在授課關系，學生選課存在選課關系。

• 一對一關系：

• 一對多或多對一關系：

• 多對多關系：
