三點之間的對等（peer-to-peer）Q 復制配置

編輯：DB2教程

對等 (peer-to-peer) Q 復制是 DB2 Q 復制中一種。利用這種對等 Q 復制可以將任何一台服務器上發生的數據變化通過 MQ 傳輸到其它相關聯的服務器上，並復制到這些服務器上，從而實現多台數據庫服務器之間的數據同步。本文將通過一個例子說明如何搭建對等 Q 復制的基本配置環境，實現三個點之間的對等 Q 復制。

簡介

對等 Q 復制主要適用於在兩台或者多台數據庫之間同步數據，它具有如下主要特性：

可以對兩台或者兩台以上的數據庫服務器的表進行復制。

在對等配置中的任何一台數據庫服務器上的變化可以復制到其它所有相關的數據庫服務器中。

所有的服務器是對等關系，沒有“主”服務器的概念，如果發生沖突，最近時間戳更新的數據是有效數據。

越來越多的用戶開始采用 DB2 Q 復制作為 DB2 的一種高可用，高擴展性的解決方案，搭建“雙活” 甚至“三活”的數據庫系統。

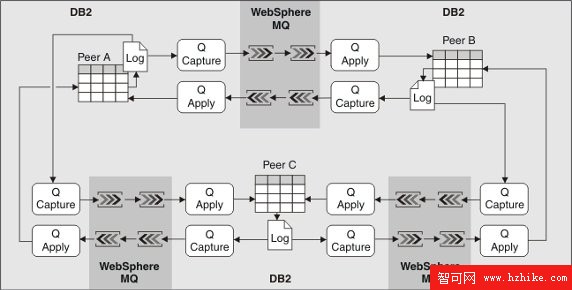

圖 1. 三台服務器之間的對等 Q 復制架構圖
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

本文將通過一個例子來說明如何在三個數據庫之間搭建對等 Q 復制環境。

本文檔主要分為三個大部分：

第一個部分是操作系統、數據庫、 MQ 的基本配置；

第二個部分是通過復制中心建立對等 Q 復制環境；

第三部分是對等 Q 復制的配置校驗和復制測試。

操作系統、數據庫、 MQ 的基本配置

配置前准備工作

在搭建 Q 復制環境之前，需要進行如下准備工作：

1. 安裝 DB2 數據庫軟件。

2. 在操作系統中創建如表 1 所示的 db2 instance 、mqm 用戶及組。

表 1. 用戶及組設置
描述 Peer A Peer B Peer C Instance ID db2inst1 db2inst2 db2inst3 Instance Group db2grp1,mqm db2grp2,mqm db2grp3,mqm Fence ID db2fenc1 db2fenc2 db2fenc3 Fence Group db2fgrp1,mqm db2fgrp2,mqm db2fgrp3,mqm MQ ID mqm mqm mqm MQ Group mqm mqm mqm REP ID qrepladm qrepladm qrepladm

3. 安裝 MQ 軟件。

4. 創建 DB2 實例和數據庫。

注：本文使用的軟件版本是DB2 v9.1.0.6和WebSphere MQ 6.0.2.3。本文測試環境是在同一台Linux服務器上創建三個DB2實例和數據庫來模擬三點之間的復制。

數據庫設置

在上述准備工作完成以後，實例和數據庫信息如表 2 所示。

表 2. 數據庫信息
描述 Peer A Peer B Peer C Instance db2inst1 db2inst2 db2inst3 Port 50000 50001 50002 IP 127.0.0.1 127.0.0.1 127.0.0.1 Indirect Database TP1 TP2 TP3 Remote Database TP2, TP3 TP1, TP3 TP1, TP2

注 : 在使用復制功能之前，所有數據庫都應該將日志模式設置為archive logging模式（歸檔日志模式）。

創建完 DB2 實例和數據庫以後，需要在本地進行編目遠程數據庫後才可以對其進行訪問操作。

例如：在 db2inst1 用戶下，輸入清單 1 所示的命令來實現對遠程 TP2，TP3 數據庫的編目：

清單 1. 編目 DB2 數據庫
　db2　catalog　tcpip　node　db2inst2　remote　127.0.0.1　server　50001　　db2　catalog　database　tp2　at　node　db2inst2　　db2　catalog　tcpip　node　db2inst3　remote　127.0.0.1　server　50002　　db2　catalog　database　tp3　at　node　db2inst3　　db2　terminate　

用清單 2 所示的方法測試 db2inst1 實例是否能正常連接 db2inst2 、db2inst3 實例上的 TP2 、TP3 數據庫。

清單 2. 連接遠程數據庫
　db2　connect　to　tp2　user　db2inst2　using　***　　db2　connect　to　tp3　user　db2inst3　using　***　　db2　terminate　

同樣的方法在 db2inst2 和 db2inst3 上編目相應的節點和數據庫信息。使每個實例都能訪問其他兩個實例上的數據庫。

為了方便復制操作，通常會在各個數據庫上創建相同的模式和復制表。

用清單 3 所示的方法在 TP1、TP2、TP3 上給 qrepladm 用戶授權並創建 QREPLADM.S_TAB 表

清單 3. 授權及建表
　db2　grant　DBADM　on　DATABASE　to　USER　qrepladm　　db2　"create　table　QREPLADM.S_TAB(id　integer　not　null　PRIMARY　KEY,content　varchar(20))"　

MQ 對象設置

本文附件提供一些腳本用於創建相關的 MQ 對象，用戶可以修改或者直接使用它們來創建必要的 MQ 對象。QM1.mqs、QM2.mqs、QM3.mqs 文件分別用於創建 QM1、QM2、QM3 相關的消息對象。上述三個腳本中分別定義了 QM1、QM2、QM3 三個隊列管理器中的隊列、通道等對象。

在 Peer A 上，定義名叫 QM1 的 MQ manager。如果 QM1 已經存在，按照清單 4 所示的命令刪除舊的 QM1：

清單 4. 停止並刪除隊列管理器
　endmqm　QM1　　dltmqm　QM1　

然後按照清單 5 所示的方法來創建 QM1：

清單 5. 創建隊列管理器及 MQ 對象
　crtmqm　QM1　　strmqm　QM1　　runmqsc　QM1<QM1.mqs　>　QM1.log　

用同樣的辦法在 Peer B 和 Peer C 上定義名叫 QM2 和 QM3 的 MQ manager 。

創建好所有的 MQ 對象以後，按照清單 6 所示的方法查看 QM1 的隊列和通道信息

清單 6. 查看 MQ 隊列和通道信息
　mqm@ibmswg01:~>　echo　"dis　Queue(*)"　|runmqsc　QM1　　|grep　-i　Queue|grep　-Ev　"SYSTEM|AMQ8409"　　　Starting　MQSC　for　queue　manager　QM1.　　1　:　dis　Queue(*)　　QUEUE(IBMQREP.SPILL.MODELQ)　TYPE(QMODEL)　　QUEUE(P1_ADMINQ)　TYPE(QLOCAL)　　QUEUE(P1_RESTARTQ)　TYPE(QLOCAL)　　QUEUE(P1_TO_P2_Q)　TYPE(QREMOTE)　　QUEUE(P1_TO_P3_Q)　TYPE(QREMOTE)　　QUEUE(P2_ADMINQ)　TYPE(QREMOTE)　　QUEUE(P2_TO_P1_Q)　TYPE(QLOCAL)　　QUEUE(P3_ADMINQ)　TYPE(QREMOTE)　　QUEUE(P3_TO_P1_Q)　TYPE(QLOCAL)　　QUEUE(QM2)　TYPE(QLOCAL)　　QUEUE(QM3)　TYPE(QLOCAL)　　　mqm@ibmswg01:~>　echo　"dis　CHANNEL(*)"　|runmqsc　QM1　　|grep　-i　CHANNEL　|grep　-Ev　"SYSTEM|AMQ8414"　　　1　:　dis　CHANNEL(*)　　CHANNEL(P1_TO_P2)　CHLTYPE(SDR)　　CHANNEL(P1_TO_P3)　CHLTYPE(SDR)　　CHANNEL(P2_TO_P1)　CHLTYPE(RCVR)　　CHANNEL(P3_TO_P1)　CHLTYPE(RCVR)　

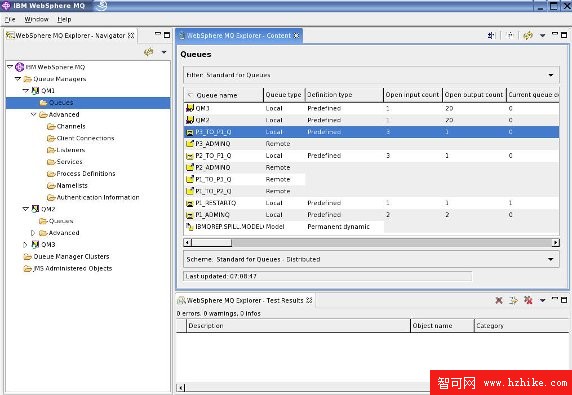

用戶還可以通過圖形界面來查看 MQ 對象相關信息。如圖 2 所示，在圖形界面中使用 Websphere MQ Explorer 查看 QM1 的隊列信息。

圖 2. 使用 MQ Explorer 查看 QM1 的隊列信息
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

在創建以及查看相關 MQ 對象後，需要測試 MQ 對象（如 MQ 通道和隊列等）是否能正常工作。例如測試從 P1 到 P2 發送消息通道配置是否正常的方法如下：

1. 執行清單 7 所示的命令將消息放入到 QM1 的遠程隊列 P1_TO_P2_Q 中。

清單 7. 放置消息到隊列中
　mqm@ibmswg01:~/qmgrs>　/opt/mqm/samp/bin/amqsput　P1_TO_P2_Q　QM1　　Sample　AMQSPUT0　start　　target　queue　is　CAP_ADMINQ　　test　massage　from　P1　to　P2　　Sample　AMQSPUT0　end　

2. 然後執行如清單 8 所示的命令從 QM2 中的本地隊列 P1_TO_P2_Q 中獲取信息。

清單 8. 從隊列中獲取消息
　mqm@ibmswg01:~/qmgrs>　/opt/mqm/samp/bin/amqsget　P1_TO_P2_Q　QM2　　Sample　AMQSGET0　start　　message　<test　massage　from　P1　to　P2>　

Q 復制的其他配置信息

Q Capture 目錄是指啟動 Q Capture 服務器的目錄。Q Apply 目錄是指啟動 Q Apply 服務器的目錄。在各點上分別創建表 3 中的 Q Capture 目錄和 Q Apply 目錄。

表 3.　 Q 復制其他配置信息
描述 Peer A Peer B Peer C Q Capture schema ASN ASN ASN Q Apply schema ASN ASN ASN Q Capture Path /home/db2inst1/cap_tp1 /home/db2inst2/cap_tp2 /home/db2inst3/cap_tp3 Q Apply Path /home/db2inst1/app_tp1 /home/db2inst2/app_tp2 /home/db2inst3/app_tp3

Apply 程序要連接到 Capture 服務器，先要在 Apply 目錄中創建 Apply 程序所需要的密碼文件。如清單 9 所示，在 TP1 Apply 目錄上創建所需的密碼文件：

清單 9 設置密碼文件
　db2inst1@ibmswg01:~/app_tp1>　asnpwd　init　　2009-07-06-05.37.24.339783　ASN1981I　"Asnpwd"　:　""　:　"Initial".　　The　program　completed　successfully　using　passWord　file　"asnpwd.aut".　　　　db2inst1@ibmswg01:~/app_tp1>　asnpwd　add　alias　tp2　id　db2inst2　passWord　db2inst2　　2009-07-06-05.38.08.066997　ASN1981I　"Asnpwd"　:　""　:　"Initial".　　The　program　completed　successfully　using　passWord　file　"asnpwd.aut".　　　db2inst1@ibmswg01:~/app_tp1>　asnpwd　add　alias　tp3　id　db2inst3　passWord　db2inst3　　2009-07-06-05.38.45.351191　ASN1981I　"Asnpwd"　:　""　:　"Initial".　　The　program　completed　successfully　using　passWord　file　"asnpwd.aut".　　　db2inst1@ibmswg01:~/app_tp1>　ls　　asnpwd.aut　

復制配置

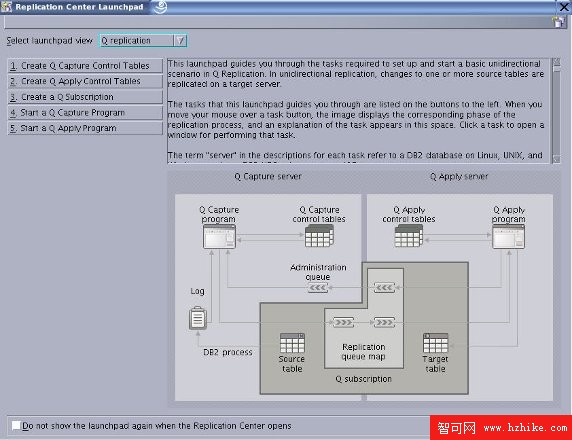

在上述准備工作做完以後，就可開始進行 Q 復制配置工作，復制配置可以通過命令行或者復制中心圖形界面的方式來完成。本文將使用復制中心來完成整個配置工作。圖 3 顯示在圖形界面環境下使用 db2rc 命令啟動復制中心。

圖 3. 復制中心向導
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

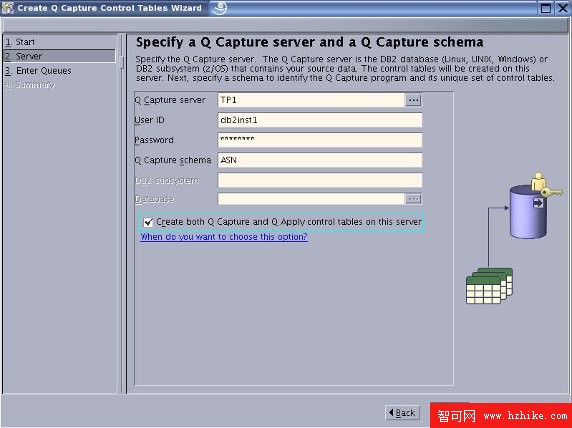

創建 Q Capture 服務器時，需要指定 Q Capture 服務器的名字、模式、用戶以及密碼。在對等 Q 復制中，每個數據庫上同時運行 Capture 服務器和 Apply 服務器，可以同時選擇創建 Apply 服務器。如圖 4 所示，指定 Capture 服務器為 TP1， Q Capture 模式為 ASN，並選擇“Create both Q Capture and Q Apply control tables on this server”用來同時創建 TP1 Apply 服務器。

圖 4. 指定 Q Capture 服務器和模式
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

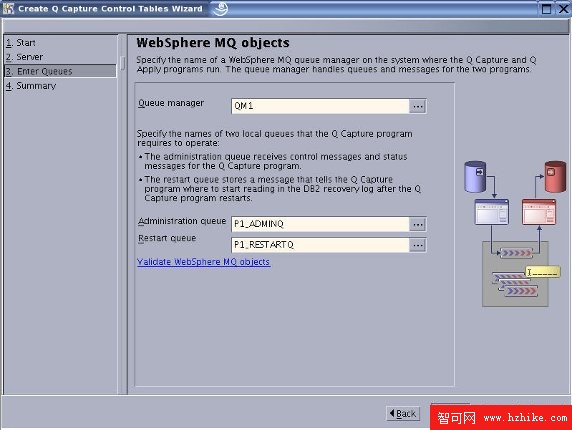

運行在 Capture 服務器上的 Q Capture 程序讀取 DB2 的變化數據的恢復日志並把這些變化寫到 Capture 服務器上的隊列管理器的對應隊列中去。如圖 5 所示，設置 Capture 服務器 TP1 上的 Q Manager 為 QM1，Admin queue 選擇為 P1_ADMINQ，Restart queue 選擇為 P1_RESTARTQ 。

圖 5. 設置 MQ 對象信息
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

用上述同樣的步驟創建 TP2 、TP3 Capture 服務器和 TP2 、TP3 Apply 服務器。

創建好所有的 Capture 和 Apply 服務器後，在復制中心向導中繼續創建 Q 預訂集。要實現三點之間的 Q 復制需要選擇“三點或更多點對等”的復制類型。

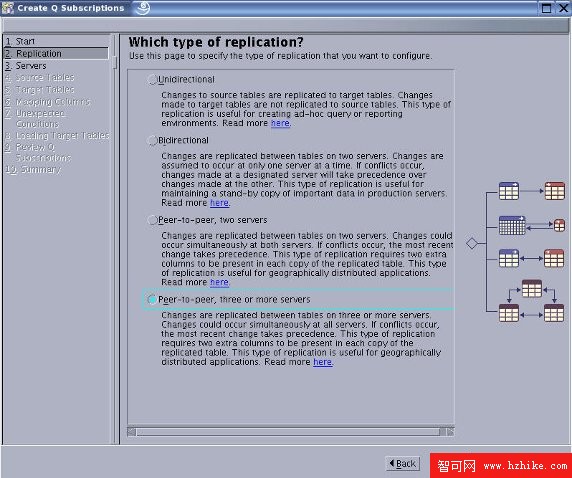

如圖 6 所示，在復制類型頁面中選擇"Peer-to-peer,three or more servers"。

圖 6. 復制類型
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

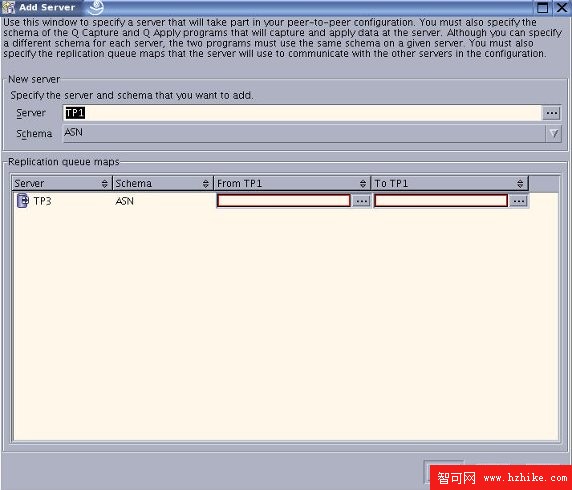

在選擇完復制類型後，再把創建好的 Capture 和 Apply 服務器加入對等復制的配置中去。通過圖 7 所示的 “增加服務器” 對話框，可以增加 TP1 服務器，並且配置 TP1 到 TP3 之間的復制隊列圖。

圖 7. 增加服務器
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

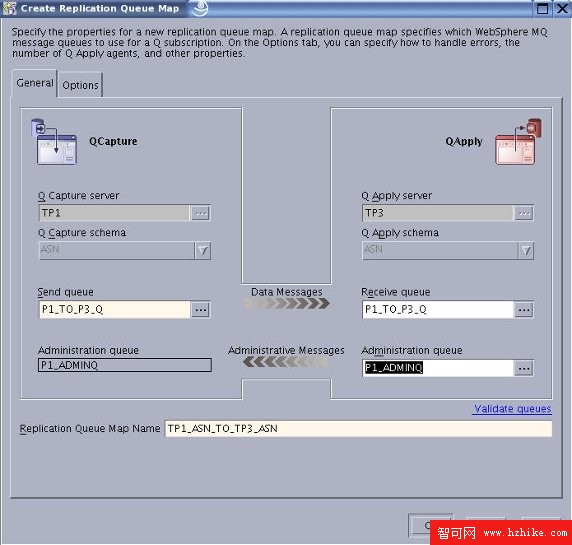

點擊圖 7 中 “From TP1”和“To TP1” 按鈕創建從 TP1 到 TP3 和從 TP3 到 TP1 的復制隊列圖。如圖 8 所示的 TP1 到 TP3 的復制隊列圖。Capture Server 為 TP1, Apply Server 為 TP3， Capture 服務器上的 Send queue 為 QM1 上的遠程 Q: P1_TO_P3_Q ,Apply 服務器上的 Receive queue 為 QM3 上的本地 Q : P1_TO_P3_Q。Capture 服務器上 Admin queue 為 QM1 上的本地 Q: P1_ADMINQ , Apply 服務器上的 Admin queue 為 QM3 上的遠程 Q: P1_ADMINQ。復制隊列圖名稱為 TP1_ASN_TO_TP3_ASN。

圖 8. 創建復制隊列圖
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

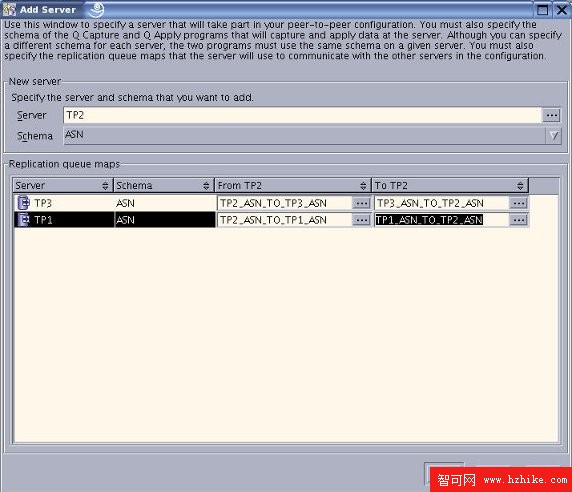

同樣的辦法創建其它所需的復制隊列圖，結果如圖 9 所示

圖 9. 各點之間的復制隊列圖
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

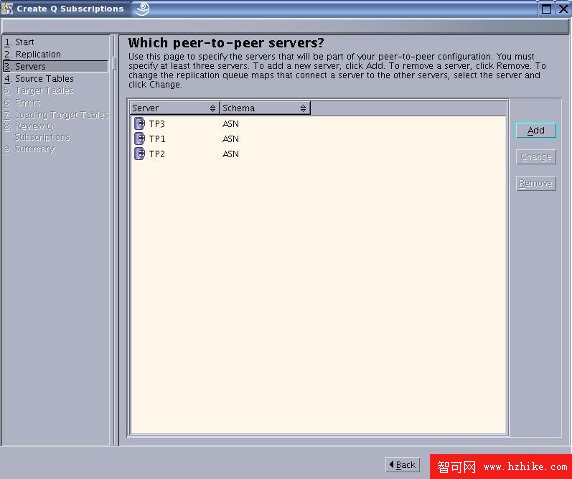

為了實現三點之間的對等復制，需要把 TP1、TP2 和 TP3 都加入到對等復制的配置中去。如圖 10 所示，TP1、TP2 和 TP3 都加入成為對等服務器。

圖 10. 點對點服務器
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

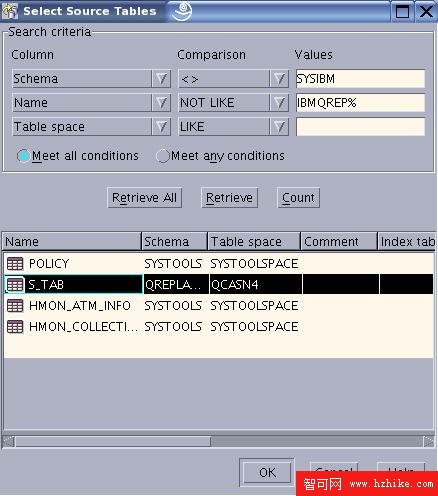

配置完對等服務器後需要對復制表進行定義。如圖 11 所示，選擇復制源表為上文創建的 QREPLADM.S_TAB 。

圖 11. 選擇復制源表
三點之間的對等（peer-to-peer）Q 復制配置

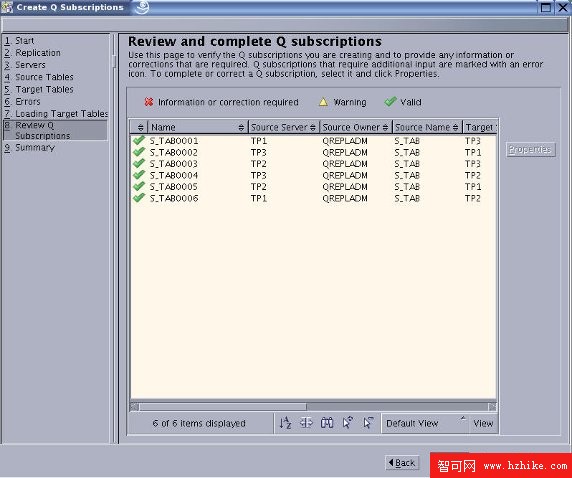

復制表定義完成以後，三點對等 Q 復制配置中會生成 N*(N-1) 個 Q 預訂集（N 為點的個數，本文中為 3）。圖 12 顯示所生成 6 個 Q 預訂集。

圖 12. 檢查並完成預訂集設置
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

檢查及測試

配置校驗

完成對等復制配置以後，接著對配置進行校驗確認。主要校驗內容如下：

1. Q CAPTURE 服務器 CAPPARMS 參數校驗：

如清單 10 所示，在 Peer A 上 CAPTURE 服務器 TP1 的 CAPPARMS 配置參數如下：QMGR 應為 QM1 ，ADMINQ 應為 P1_ADMINQ，RESTARTQ 應為 P1_RESTARTQ 。

清單 10. 校驗 CAPPARMS 配置參數
　db2inst1@ibmswg01:~>　db2　"select　char(qmgr,10)　qmgr,　char(adminq,10)　　adminq,　char(RESTARTQ,15)　RESTARTQ　,　startmode　from　asn.ibmqrep_capparms"　　　QMGR　ADMINQ　RESTARTQ　STARTMODE　　----------　----------　---------------　---------　　QM1　P1_ADMINQ　P1_RESTARTQ　WARMSI　　　　1　record(s)　selected.　

同樣的辦法可以校驗 TP2 和 TP3 上 Q CAPTURE 服務器的 CAPPARMS 參數配置。

2. Q CAPTURE 服務器 SUBS 校驗：

如清單 11 所示，在 Peer A 上 CAPTURE 服務器 TP1 的 SUBS 配置如下：TARGET_ALIAS 應為另外兩個遠程節點（在 TP1 上的遠程節點應該是 TP2 和 TP3）, 在 TP1 上的 SENDQ 應為 P1_TO_P2_Q 和 P1_TO_P3_Q 。

清單 11. 校驗 SUBS 配置
　db2inst1@ibmswg01:~>　db2　"select　char(subgroup,　10)　subgroup,　　target_alias,　char(sendq,15)　sendq,　count(source_name)　tables_per_target　　from　asn.ibmqrep_subs　group　by　subgroup,　target_alias,　sendq"　　　SUBGROUP　TARGET_ALIAS　SENDQ　TABLES_PER_TARGET　　----------　------------　---------------　-----------------　　000001　TP2　P1_TO_P2_Q　1　　000001　TP3　P1_TO_P3_Q　1　　　2　record(s)　selected.　

同樣的辦法可以校驗 TP2 和 TP3 上 Q CAPTURE 服務器的 SUBS 配置。

3. Q CAPTURE 服務器 SENDQ 校驗：

如清單 12 所示，在 Peer A 上 CAPTURE 服務器 TP1 的 SENDQ 配置參數如下：復制隊列圖應為 TP1_ASN_TO_TP3_ASN 和 TP1_ASN_TO_TP2_ASN ，SENDQ 應為 QM1 上的遠程隊列 P1_TO_P3_Q 和 P1_TO_P2_Q，APPLY_ALIAS 應為 TP3 和 TP2 ，RECVQ 應為 QM3 上的本地隊列 P1_TO_P3_Q 和 QM2 上的本地隊列 P1_TO_P2_Q。

清單 12. 校驗 SENDQ 配置參數
db2inst1@ibmswg01:~>　db2　"select　char(pubqmapname,　20)　pubqmapname,　 char(sendq,15)　sendq,　apply_alias,　char(recvq,　15)　recvq　 from　asn.ibmqrep_sendqueues"　 PUBQMAPNAME　SENDQ　APPLY_ALIAS　RECVQ　 --------------　-------　------　--------　 TP1_ASN_TO_TP3_ASN　P1_TO_P3_Q　TP3　P1_TO_P3_Q　 TP1_ASN_TO_TP2_ASN　P1_TO_P2_Q　TP2　P1_TO_P2_Q　　 2　record(s)　selected.　　

同樣的辦法可以校驗 TP2 和 TP3 的 Q CAPTURE 端 SENDQ 配置。

4. Q APPLY 服務器 APPLYPARMS 校驗：

如清單 13 所示，在 Peer A 的 APPLY 服務器 TP1 上的 APPLYPARMS 配置參數中的 QMGR 應為 QM1。

清單 13. 校驗 APPLYPARMS 配置
　db2inst1@ibmswg01:~>　db2　"select　char(qmgr,20)　qmgr　　from　asn.ibmqrep_applyparms"　　　QMGR　　--------------------　　QM1　　　1　record(s)　selected.　

同樣的辦法可以校驗 TP2 和 TP3 上 Q APPLY 服務器 APPLYPARMS 參數配置。

5. Q APPLY 端 RECVQ 校驗：

如清單 14 所示，在 Peer A 的 ALLPY 服務器 TP1 上的 RECVQ 配置參數如下：復制隊列圖應為 TP3_ASN_TO_TP1_ASN 和 TP2_ASN_TO_TP1_ASN，SENDQ 應為 QM3 上的遠程隊列 P3_TO_P1_Q 和 QM2 上的遠程隊列 P2_TO_P1_Q ，CAPTURE _ALIAS 應為 TP3 和 TP2 ，RECVQ 應為 QM1 上的本地隊列 P3_TO_P1_Q 和 QM2 上的本地隊列 P2_TO_P1_Q。

清單 14. 校驗 RECVQ 配置
　db2inst1@ibmswg01:~>　db2　"select　char(repqmapname,　20)　repqmapname,　　char(sendq,　20)　sendq,　capture_alias,　char(recvq,　20)　recvq　　from　asn.ibmqrep_recvqueues"　　　REPQMAPNAME　SENDQ　CAPTURE_ALIAS　RECVQ　　-----------　--------　------　-----------　　TP3_ASN_TO_TP1_ASN　P3_TO_P1_Q　TP3　P3_TO_P1_Q　　TP2_ASN_TO_TP1_ASN　P2_TO_P1_Q　TP2　P2_TO_P1_Q　　 2　record(s)　selected.　

同樣的辦法可以校驗 TP2 和 TP3 上 Q APPLY 端 RECVQ 配置。

復制測試

在復制配置校驗完成以後，進行復制測試。主要步驟如下：

1.啟動各個 Peer上的 Capture服務器

如清單 15 所示，在 Peer A 上的 Capture 目錄下用 COLD 模式啟動 TP1 Capture 服務器

清單 15. 啟動 Capture 服務器
db2inst1@ibmswg01:~/cap_tp1>　asnqcap　capture_server=tp1　STARTMODE=COLD　 2009-07-06-06.30.56.092250　ASN0600I　"Q　Capture"　:　""　:　"Initial"　:　　Program　"mqpub　9.1.0"　is　starting.　　 2009-07-06-06.30.57.769079　ASN0609W　"Q　Capture"　:　"ASN"　:　"Initial"　:　 A　license　for　WebSphere　Event　Publisher　was　not　found.　　 2009-07-06-06.31.01.092457　ASN7000I　"Q　Capture"　:　"ASN"　:　"WorkerThread"　:　　 "0"　subscriptions　are　active.　"2"　subscriptions　are　inactive.　"0"　subscriptions　 that　were　new　and　were　successfully　activated.　"0"　subscriptions　 that　were　new　could　not　be　activated　and　are　now　inactive.　　 2009-07-06-06.31.01.209252　ASN0572I　"Q　Capture"　:　"ASN"　:　"WorkerThread"　:　 The　"　"　program　initialized　successfully.　　

用同樣的辦法在 Peer B 和 Peer C 上啟動 TP2 和 TP3 Capture 服務器

2.啟動各個 Peer上的 Apply服務器

如清單 16 所示，在 Peer A 上的 Apply 路徑下啟動 TP1 Apply 服務器

清單 16. 啟動 Apply 服務器
db2inst1@ibmswg01:~/app_tp1>　asnqapp　apply_server=tp1　 2009-07-06-06.31.44.602613　ASN0600I　"Q　Apply"　:　""　:　"Initial"　:　 Program　"mqapply　9.1.0"　is　starting.　　 2009-07-06-06.31.48.375575　ASN0572I　"Q　Apply"　:　"ASN"　:　"Initial"　:　 The　"　"　program　initialized　successfully.　　 2009-07-06-06.31.52.291964　ASN7526I　"Q　Apply"　:　"ASN"　:　"BR00001"　:　 The　Q　Apply　program　has　started　processing　the　receive　queue　"P2_TO_P1_Q"　　for　replication　queue　map　"TP2_ASN_TO_TP1_ASN".　　 2009-07-06-06.31.52.533868　ASN7526I　"Q　Apply"　:　"ASN"　:　"BR00000"　:　 The　Q　Apply　program　has　started　processing　the　receive　queue　"P3_TO_P1_Q"　 for　replication　queue　map　"TP3_ASN_TO_TP1_ASN".　

用同樣的辦法在 Peer B 和 Peer C 上啟動 TP2 和 TP3 Apply 服務器

3.激活 Q預訂集

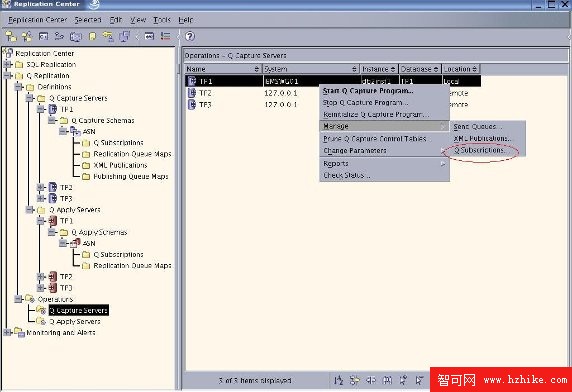

如圖 13 在復制中心中的 Q Capture 服務器 TP 1 的右鍵管理菜單中選擇 Q 預訂集。

圖 13. 管理 Q 預訂集
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

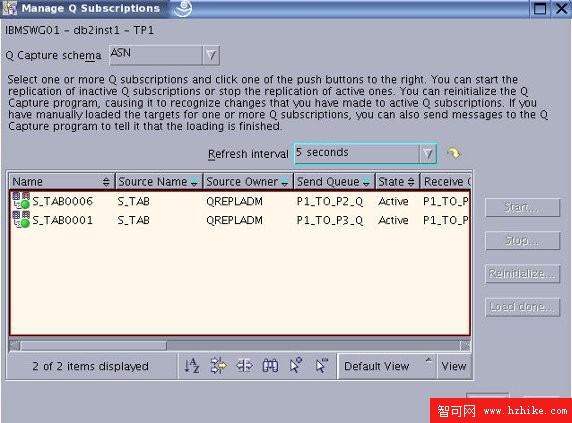

如圖 14 選擇需要激活的預訂集 S_TAB0006 選擇 “start” 按鈕激活預訂集

圖 14. 激活預訂集
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

同樣的辦法激活 TP1 上的預訂集 S_TAB0001，圖 15 顯示被激活後的預訂集的狀態。

圖 15. 被激活後預訂集
三點之間的對等（peer-to-peer）Q 復制配置

查看原圖（大圖）

4.檢查預訂集狀態

當預訂集激活以後，Q 預訂集和其對應的目標集的狀態都應為活動狀態 “A”。如清單 17 所示，在 Peer A 的 TP1 上檢查 Q 預訂集 ibmqrep_subs 以及在 TP2 和 TP3 上對應目標集 ibmqrep_targets 的狀態。

清單 17. 檢查預定集合目標集狀態
　db2inst1@ibmswg01:~>　db2　"select　char(SUBNAME,10)　as　SUBNAME,state　from　asn.ibmqrep_subs"　　　SUBNAME　STATE　　----------　-----　　S_TAB0001　A　　S_TAB0006　A　　　2　record(s)　selected.　　　db2inst2@ibmswg01:~>　db2　"select　char(SUBNAME,10)　as　SUBNAME,state　　from　asn.ibmqrep_targets　where　SUBNAME　=　’　S_TAB0006　’"　　　SUBNAME　STATE　　----------　-----　　S_TAB0006　A　　　　1　record(s)　selected.　　　db2inst3@ibmswg01:~>　db2　"select　char(SUBNAME,10)　as　SUBNAME,state　　from　asn.ibmqrep_targets　where　SUBNAME　=　’　S_TAB0001　’"　　　SUBNAME　STATE　　----------　-----　　S_TAB0001　A　　　　1　record(s)　selected.　　

用同樣的辦法檢查其它 Q 預訂集和目標集的狀態。當 TP1 上的預訂集激活以後， TP2 和 TP3 上的預訂集也會自動激活。

5.插入復制測試

如清單 18 所示，分別在 Peer A 、Peer B、Peer C 上向空表 QREPLADM.S_TAB 插入數據。

清單 18. 在三點上分別插入數據
　db2inst1@ibmswg01:~>　db2　"insert　into　qrepladm.S_TAB(id,content)　values(1,'from　tp1')"　　DB20000I　The　SQL　command　completed　successfully.　　　db2inst2@ibmswg01:~>　db2　"insert　into　qrepladm.S_TAB(id,content)　values(2,'from　tp2')"　　DB20000I　The　SQL　command　completed　successfully.　　　db2inst3@ibmswg01:~>　db2　"insert　into　qrepladm.S_TAB(id,content)　values(3,'from　tp3')"　　DB20000I　The　SQL　command　completed　successfully.　

然後分別在 Peer A、Peer B、Peer C 上查詢 QREPLADM.S_TAB 表中的數據。

清單 19. 在三點上分別查看數據
　db2inst1@ibmswg01:~>　db2　"select　id,content　from　qrepladm.S_TAB"　　　ID　CONTENT　　-----------　----------　　1　from　tp1　　　　2　from　tp2　　　　3　from　tp3　　　　3　record(s)　selected.　　　db2inst2@ibmswg01:~>　db2　"select　*　from　qrepladm.S_TAB"　　　ID　CONTENT　　-----------　----------　　1　from　tp1　　　　2　from　tp2　　　　3　from　tp3　　　　3　record(s)　selected.　　　　db2inst3@ibmswg01:~>　db2　"select　*　from　qrepladm.S_TAB"　　　ID　CONTENT　　-----------　----------　　1　from　tp1　　　　2　from　tp2　　　　3　from　tp3　　　　3　record(s)　selected.　

在每個點的數據庫上都看到了相同的數據，其中分別有兩條數據是從另外兩點上復制過來的，這樣就實現了多點之間的數據復制。

6.更新復制測試

如清單 20 所示在 Peer A 、Peer B、Peer C 上的 QREPLADM.S_TAB 表上順序執行下列數據更新語句。

清單 20. 在三點上順序更新數據
　db2inst1@ibmswg01:~>　db2　"update　qrepladm.S_TAB　set　content='update　from　tp1'　where　id=1"　　DB20000I　The　SQL　command　completed　successfully.　　　db2inst2@ibmswg01:~>　db2　"update　qrepladm.S_TAB　set　content='update　from　tp2'　where　id=1"　　DB20000I　The　SQL　command　completed　successfully.　　　db2inst3@ibmswg01:~>　db2　"update　qrepladm.S_TAB　set　content='update　from　tp3'　where　id=1"　　DB20000I　The　SQL　command　completed　successfully.　

然後分別在 Peer A、Peer B、Peer C 上查詢 QREPLADM.S_TAB 表中該條被修改的數據。

清單 21. 在三點上分別查看數據
　db2inst1@ibmswg01:~>　db2　"select　id,content　from　qrepladm.S_TAB　where　id=1"　　　ID　CONTENT　　-----------　----------　　1　update　from　tp3　　　　1　record(s)　selected.　　　db2inst2@ibmswg01:~>　db2　"select　id,content　from　qrepladm.S_TAB　where　id=1"　　　ID　CONTENT　　-----------　----------　　1　update　from　tp3　　　　1　record(s)　selected.　　　　db2inst3@ibmswg01:~>　db2　"select　id,content　from　qrepladm.S_TAB　where　id=1"　　　ID　CONTENT　　-----------　----------　　1　update　from　tp3　　　　1　record(s)　selected.　
