一、概念 MySQL Cluster采用一系列的Disk Data objects來實現磁盤表。
Tablespaces：作用是作為其他Disk Data objects的容器。
Undo log files：存儲事務進行回滾需要的信息，一個或者多個undo log files組成一個log files group，最後，該log file group關聯到一個tablespaces。
Data files：作用是存儲表中的數據，data file直接關聯到tablespaces。
在每一個數據節點上undo log files和data files都是實際的文件，默認的，存放在ndb_node_id_fs文件夾下，該路徑是在MySQL Cluster的config.ini中用DataDir指定的，node_id是data node的node ID。可以用絕對路徑或者相對路徑指定undo log或者data file的路徑。tablespaces和log file group則不是實際的文件。
注意：盡管不是所有的Disk Data Object都作為文件存儲，但是他們共享同一的命名空間，這意味著每個Disk Data Object必須唯一命名。
二、創建步驟 MySQL Cluster創建一個磁盤表需要包含以下幾步：
2.1、創建一個log file group，將一個或者多個undo log files關聯到它上面(undo log file也叫做 undofile)。注意，undo log file只是在創建磁盤表的時候才需要，創建ndb的內存表的時候不需要。
2.2、創建一個tablespaces，關聯一個log file group和一個或者多個data files到上面。
2.3、使用該tablespaces創建一個磁盤表存儲數據。
下面做一個例子：
2.4、創建log file group： 我們創建一個名為lg_cloudstor的log file group，包含cloudstor_undo_1.log和cloudstor_undo_2.log兩個undo log file。初始大小分別為200M和100M(默認的undo log file的初始大小為128M)，你還可以指定log file group的重寫緩沖大小(默認為8M)，這裡我們設置為20M。創建log file group的時候必須和一個undo log file一起創建。如下：
復制代碼 代碼如下:
CREATE LOGFILE GROUP lg_cloudstor
ADD UNDOFILE 'cloudstor_undo_1.log'
INITIAL_SIZE 200M
UNDO_BUFFER_SIZE 20M
ENGINE NDBCLUSTER;
該語句可能會出錯，出現ERROR 1064 (42000)語法錯誤的信息，原因是字符集的問題，先執行：set character_set_client=latin1; 在執行：
添加新的undo log file：
復制代碼 代碼如下:
ALTER LOGFILE GROUP lg_cloudstor
ADD UNDOFILE 'cloudstor_undo_2.log'
INITIAL_SIZE 100M
ENGINE NDBCLUSTER;
2.5、創建tablespace 下來我們創建一個tablespace，創建tablespace必須指明一個log file group用於存儲undo log。還必須指定一個data file，tablespace創建完成後，你可以稍後添加更多的data file到tablespace。下來我們創建一個使用log file group為lg_cloudstor名為 ts_cloudstore的表空間，這個表空間包含cloudstore_data_1.dbf和cloudstore_data_2.dbf兩個data file，初始大小為100M(默認為128M)，自動擴展為10M。
復制代碼 代碼如下:
CREATE TABLESPACE ts_cloudstore
ADD DATAFILE 'cloudstore_data_1.dbf'
USE LOGFILE GROUP lg_cloudstor
INITIAL_SIZE 100M
AUTOEXTEND_SIZE 10M
ENGINE NDBCLUSTER;
添加新的datafile
復制代碼 代碼如下:
ALTER TABLESPACE ts_cloudstore
ADD DATAFILE 'cloudstore_data_2.dbf'
INITIAL_SIZE 100M
AUTOEXTEND_SIZE 10M
ENGINE NDBCLUSTER;

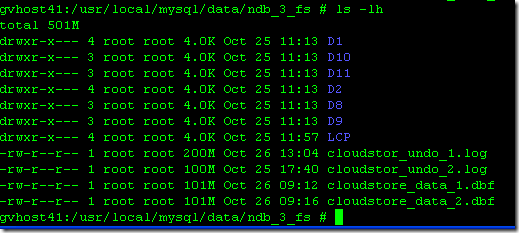

下來我們可以看下新建的這些文件在物理磁盤上的數據文件：
2.6、創建磁盤表 下來創建一個將沒有索引的列存儲在表空間ts_cloudstore的磁盤表。
復制代碼 代碼如下:
create table Disktable
(
id int auto_increment primary key,
c1 varchar(50) not null,
c2 varchar(30) default null,
c3 date default null,
index(c1)
)
TABLESPACE ts_cloudstore STORAGE DISK
ENGINE NDBCLUSTER;
這樣，列c2，c3的數據將會存儲在磁盤上，id和c1的數據仍會存儲在內存中，因為只有沒有索引的列才能存儲在磁盤上。創建完成後，就可以進行正常的數據操作了。
log file group，tablespaces，Disk Data tables需要按照一定的順序執行，刪除這些的時候也是這樣，刪除規則為：有任何表空間使用log file group時，log file group不能刪除；表空間含有任何data files的時候，不能刪除表空間；Data files含有任何表殘余的時候，不能從表空間刪除數據文件。

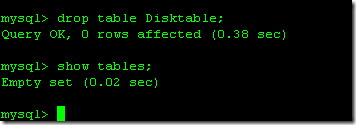

2.7、刪除數據表 復制代碼 代碼如下:
drop table Disktable;

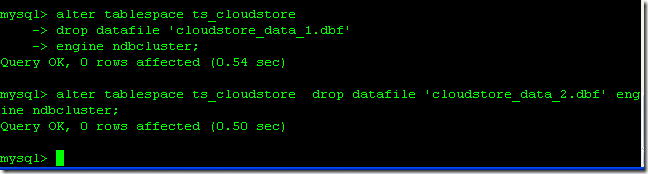

2.8、刪除數據文件 當沒有表在關聯到表空間的時候，我們一個一個刪除data files。
復制代碼 代碼如下:
alter tablespace ts_cloudstore
drop datafile 'cloudstore_data_1.dbf'
engine ndbcluster;
alter tablespace ts_cloudstore
drop datafile 'cloudstore_data_2.dbf'
engine ndbcluster;
2.9、刪除表空間 復制代碼 代碼如下:
drop tablespace ts_cloudstore
engine ndbcluster;
2.10、刪除日志組 復制代碼 代碼如下:
drop logfile group lg_cloudstor
engine ndbcluster;

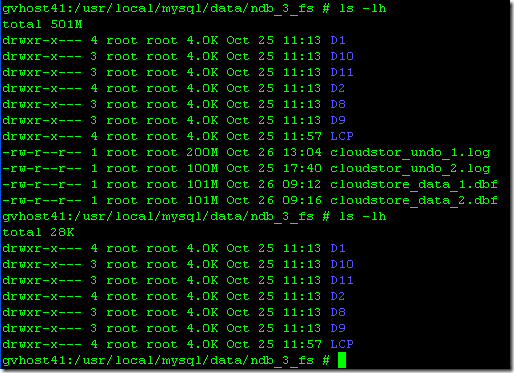

下來查看物理文件是否已經刪除：
可以在INFORMATION_SCHEMA數據庫中的FILES表中查看磁盤表的信息。
2.11、幾點注意的 在磁盤數據表中，TEXT和BLOB列的前256bytes存儲在內存中，剩余內容存儲在磁盤上；磁盤表中的每一行需要在內存中存儲8bytes的數據用於指向磁盤上的數據，使用--initial選項啟動集群時，不會刪除磁盤上的數據文件，必須手動刪除。
