MySQL教程是:基於MySQL的數據庫集群系統的實現。您的WebApp系統是否正在使用一個MySQL的數據庫系統？您的客戶是不是總是抱怨頁面結果反饋的非常慢？您的MySQL系統的負載是不是總是維持在一個非常高的狀態下？本文將為您提供一個分擔MySQL系統的負載的方法，以及由此派生出來的一個MySQL-HA-Proxy的開發項目。使用本文提供的方法，您將以最小的源代碼改動，獲得MySQL系統的高效運轉。
第一節 數據庫集群技術的現狀

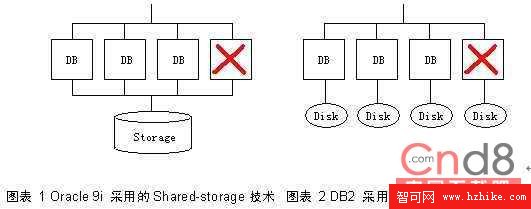

目前數據庫集群系統應用得比較成功，應用范圍比較廣泛的是：Oracle公司的Oracle9與IBM公司DB2。Oracle9采用Shared-storage的技術，DB2選擇了Shared-nothing的技術，二者各有長短。
最新的數據庫集群系統的理論基礎是分布式計算，將數據分布到每個節點，所有的計算節點並行處理數據，將結果匯總。這樣的方式無疑是最完美的。但是目前仍然不能實現全部的功能。
對於Shared-storage以及Shared-nothing的技術請參考Oracle以及IBM網站上的相關資料。
第二節 目前數據庫應用狀況
目前數據庫應用狀況大致分為兩類，第一類是數據量在100G以下，數據庫訪問頻繁，請求密集。主要是Web APP類型的應用，例如：網站，論壇等。這些Web APP類型的應用訪問數據庫的特點是：訪問頻繁，數據庫每秒鐘要接受幾千次以上的查詢，需要經常追加數據，同時對數據的響應速度要求比較高。另一類是用於科學計算、存儲歷史數據的應用，數據量往往達到幾百G。這些應用訪問數據庫的特點是：多為查詢操作，數據都是分批、定時、集中倒入數據庫，數據庫的記錄非常多，積累了大量的數據，對數據庫的響應速度沒有太高要求。
第三節 暴露出來的問題
第一類應用，由於訪問比較頻繁，而且為了支持更多的訪問，Web Server一般都使用了負載均衡的集群，但是對於數據庫來說，由於無法實現集群操作，每秒鐘的請求不斷增加，隨著服務器負載的增加，響應單個請求的速度越來越慢，如果庫文件比較大，出現寫操作的時候還會出現鎖表時間過長等影響訪問效率的事情。
第二類應用，主要是數據文件太大，每次處理數據都需要大量的時間，如果寫錯一個語句就需要花幾個小時來重做查詢。
第四節 如何解決
首先應當從硬件、軟件、程序、索引、SQL語句這幾個方面進行優化，如果仍然不能解決問題，我們就要考慮數據庫系統的集群（並行處理）了。
對於第一類的應用，在數據庫服務器正常運行，負載不高的情況下，應用對數據庫系統的狀況還是滿意的。但是數據庫系統負載過高之後，就會出現完成請求的時間加長，達不到系統的要求時間。既然負載是由於過多的請求造成的，我們就采取分擔請求的方式，讓一部分的請求去訪問另外一台服務器，讓單台服務器的負載降低，從而解決問題。
對於第二類的應用，就需要分布式計算的系統來解決了，一般的系統是無能為力了。
第五節 針對於"Linux+apache+PHP+MySQL"的第一類應用問題的解決方式
一個實際案例的解決：
我在工作當中遇到了這樣的問題，我們的Web Server是Linux+apache+Php的三台機器組成的集群，MySQL運行在SUN450，2G內存的平台上。由於WEB的訪問量在高峰的時候幾乎滿負荷運轉，LoadAvg(就是一分鐘之內處於Running狀態的進程數量)都在10-20之間，反映出來就是大量的請求都在訪問數據庫的時候被掛住了，導致一個請求沒有完成，下一個請求又進來，最後惡性循環。LoadAvg會在瞬間飙升至800以上。數據庫那邊就更糟糕了，LoadAvg達到300多，數據庫的線程非常多，CPU忙於切換線程狀態，這個時候除非Restart MySQL，否則怎麼都不會好。在對SQL語句優化完成後還是不能很好的解決問題，我們增加了一台數據庫服務器，通過MySQL的數據同步機制，讓兩台數據庫上的數據保持同步，修改了一部分只會發生讀取操作的PHP程序，讓這些程序連接另外一台數據庫，算是把負載分離出去一部分，問題得到了初步的解決。但是後來業務做大，我們又增加了多台服務器，修改了很多程序，分離他們對數據庫的讀取操作，訪問不同的服務器。
第六節 MySQL-HA-Proxy方案的提出
通過修改程序的方式實現將系統的負載分離，是件很痛苦的事情，工程浩大，而且不能弄錯，因為除了主服務器可以寫入、修改數據，而其它的服務器只能通過數據同步更新自身的數據，所以如果你對那些數據庫進行了寫操作，結果將是災難性的。
如果我們能夠有一個程序分揀SQL語句，根據他的類型（讀取/寫入），分別傳送給不同的服務器，然後再將結果返回。采用一種類似HTTP的PROXY的方式，這樣我們就不需要通過修改源程序的方式來分擔負載了，如果再能夠根據服務器的負載狀況，或者是表的狀態（可用/鎖定），來判斷應該將這個請求分配到哪台服務器，那就比我們修改源程序所能達到的效果還要好。
第七節 MySQL ClIEnt 與 Server之間如何通信
四處尋找，也沒有找到一篇關於Mysql通訊協議的文章，看來只有分析Mysql的源程序了。於是找來mysql 3.23.49的代碼，打開sniffer工具。MySQL的通訊協議可能變更過多次，在3.23.49的版本裡面，通訊協議的版本竟然是10。
簡單的分析了一下通訊協議，現在規整如下，有些地方還不是很完善，由於我實在沒有太多的時間仔細研讀MySQL的代碼，目前我只了解到了這些。
Server 對 ClIEnt 請求的響應數據格式：
偏移 區域 類型 長度(byte) 說明 0 HEAD Data Length 3 1 2 3 FLAG 1 =0普通信息
=1多段信息
=2認證返回
>2段結束字 4 DATA CMD Code 1 5 Message DataLength - 1
當FLAG=0 , 2的時候 CMD Code 與 Message 的定義
CMDCode 類型 Message的結構 00 狀態碼 偏移 類型 Length(byte) 0 Affect rows 2 0A 服務器版本號 偏移 類型 Length(byte) 只有在剛剛連接上Server的時候有效，Server會馬上返回一個數據節段的信息 0 VersionString 8 end of '''' 8 Session ID 4 32bits 12 UnKnown 11 FF 當出現錯誤的時候返回信息 偏移 類型 Length(byte) 0 ErrCode 2 2 ErrMsg END FE 多段信息傳輸的結束 空
ClIEnt 對 Server 提交數據的格式：
偏移 區域 類型 Length(byte) 0 HEAD
MySQL教程是:基於MySQL的數據庫集群系統的實現。 Data Length 3 1 2 3 Compressed 1 4 DATA Command ID 1 5 Command Data Data Length - 1
Command ID 與 Command Data 的說明：
ID 類型 數據格式 0 COM_SLEEP 1 COM_QUIT NULL 2 COM_INIT_DB Database name 3 COM_QUERY stand query string 4 COM_FIELD_LIST table name [128] wildcard[128] 5 COM_CREATE_DB Database name 6 COM_DROP_DB Database name 7 COM_REFRESH options(bits) 8 COM_SHUTDOWN NULL 9 COM_STATISTICS NULL 10 COM_PROCESS_INFO NULL 11 COM_CONNECT 12 COM_PROCESS_KILL sid 13 COM_DEBUG NULL 14 COM_PING NULL 15 COM_TIME 16 COM_DELAYED_INSERT 17 COM_CHANGE_USER [user][passwd][db] 18 COM_BINLOG_DUMP 19 COM_TABLE_DUMP 20 COM_CONNECT_OUT
第八節 ClIEnt 如何通過 Server 的用戶認證
協議分析完成了，我嘗試著讓它工作起來，可是認證這個部分遇到了麻煩，MySQL Server在Client連接上它的時候，會首先返回給Client一個數據包，包含協議的版本號，版本信息，SessionID，一個8字節的Key，就是這個Key的原因。ClIEnt會使用這個Key來加密密碼，然後將用戶名，密碼，需要打開的數據庫等信息發送給Server，這樣就完成認證了。我不知道Client是如何利用這個Key來加密的，所以我打算跳過密碼，我將ClIEnt的數據包重組，去掉PassWord的信息之後，我成功了，但是集群裡面的MySQL用戶都是沒有密碼的，安全性多多少少有些問題，不過這些服務器都是放在HA後面的，沒有外部的IP地址，應該問題不大，不過多多少少是個缺憾。
但是我總要知道用戶的密碼是否正確吧？怎麼辦呢？使用一個專用的MySQL來完成密碼認證。安裝一個最小化資源的MySQL Server用來做MysqlAuth（專用認證服務器），當Client連接後，就將MysqlAuth的第一個數據包返回給Client，這裡面當然就包含著Key，然後ClIEnt會使用這個Key，加密密碼之後，將認證信息發回來，這個時候，MysqlHA系統就會將這個信息轉發給MySQLAuth，並且自己保留一份，如果認證通過了，就把保留的那一份進行重組，去掉密碼信息，然後用重組後的認證信息去連接集群中的服務器。
第九節 系統的結構與流程

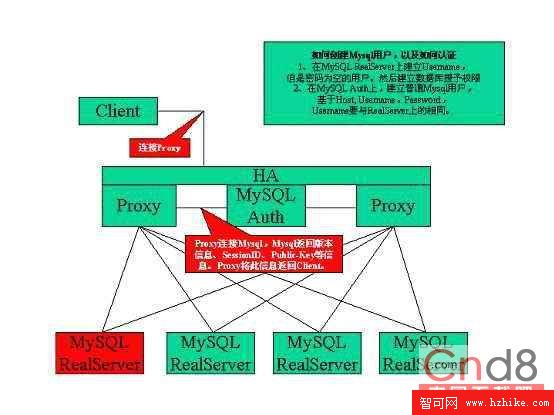

圖中HA就是使用HeartBeat方式建立的高可靠性系統（具體實現方法請參考 http://www.Linuxvirtualserver.org/ ）。Proxy為Mysql-Proxy系統，MySQLAuth是專用的認證服務器。紅色的RealServer為主要服務器，可以進行數據更新操作，同時將數據同步到其它的RealServer。

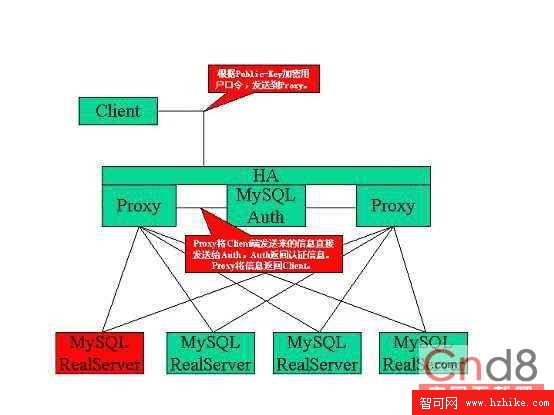

上圖描述的就是ClIEnt認證過程

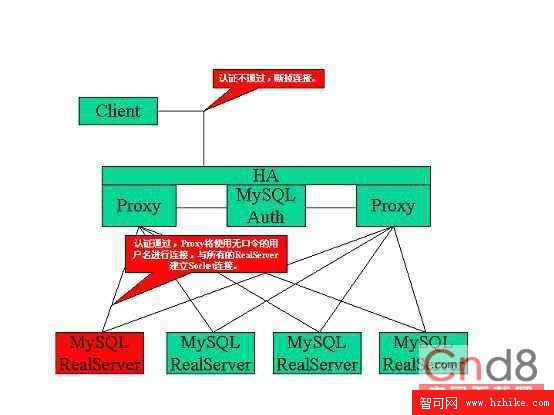

上圖描述的是認證不通過以及認證通過後與RealServer建立聯接的過程

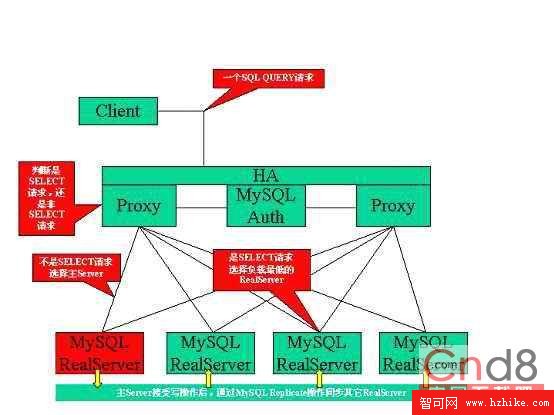

上圖講述了連接建立後，系統處理SQL Query請求的過程
第十節 結束語
我現在已經基本完成了mysql-proxy的程序的開發，但是目前仍然處於測試階段，最新的版本是0.0.4，下一個版本仍然還在修訂中。從0.0.3版本開始，mysql-proxy已經可以完整的跑完mysql自身提供的sql-bench了，但是這個sql-bench只能提供單點的性能，沒有對集群的MySQL系統提供測試功能。
系統提供了動態采集RealServer上的LoadAvg然後反饋給MySQL Proxy的程序，但是由於這部分我沒有進行測試，所以我在前面的測試中采用的請求分配方式是輪詢方式，如果出現兩個負載一樣的RealServer系統會自動的在它們之間輪換選擇。
Mysql-proxy的源代碼您可以到我的網站下載：http://netsock.org/bbs/ MySQL-HA-Cluster項目。還有一部分測試的數據我也會在那裡公布。
如何進行系統測試？
既然是專門為Linux+apache+PHP+MySQL這樣的系統做的集群，就應該找一個實際的應用來跑跑看，然後模擬大量的訪問，來進行測試。
選擇一個論壇系統也許不錯，VBB吧，用的比較多，也比較流行。模擬訪問就用apache自身提供的AB來做。
測試系統的最小環境就是：（五台機器）
1 x apache + PHP 1 x AB 1 x Mysql Proxy + Mysql Auth Server 2 x MySQL Real Server
參考資料：
第九節的幻燈片可以在 http://www.Netsock.org/mysqlha/MySQL-ha.PPT 得到
最新版本的源代碼可以在
MySQL教程是:基於MySQL的數據庫集群系統的實現。http://netsock.org/bbs/showthread.PHP?threadid=5
一個sql-bench的運行結果可以在http://netsock.org/bbs/showthread.PHP?threadid=9 得到
作者簡介：
徐超，任職於TOM.COM北京公司，從事網絡系統技術支持及系統維護工作。業余時間致力於以NetSocket技術為基礎的網絡應用的開發。開發網站：http://netsock.org/bbs/ 目前正在開發的項目包括：SocketChat, MySQL-HA-Proxy, PHP Session Server
