步步深入:MySQL架構總覽->查詢執行流程->SQL解析順序,mysql總覽

編輯:MySQL綜合教程

步步深入:MySQL架構總覽->查詢執行流程->SQL解析順序,mysql總覽

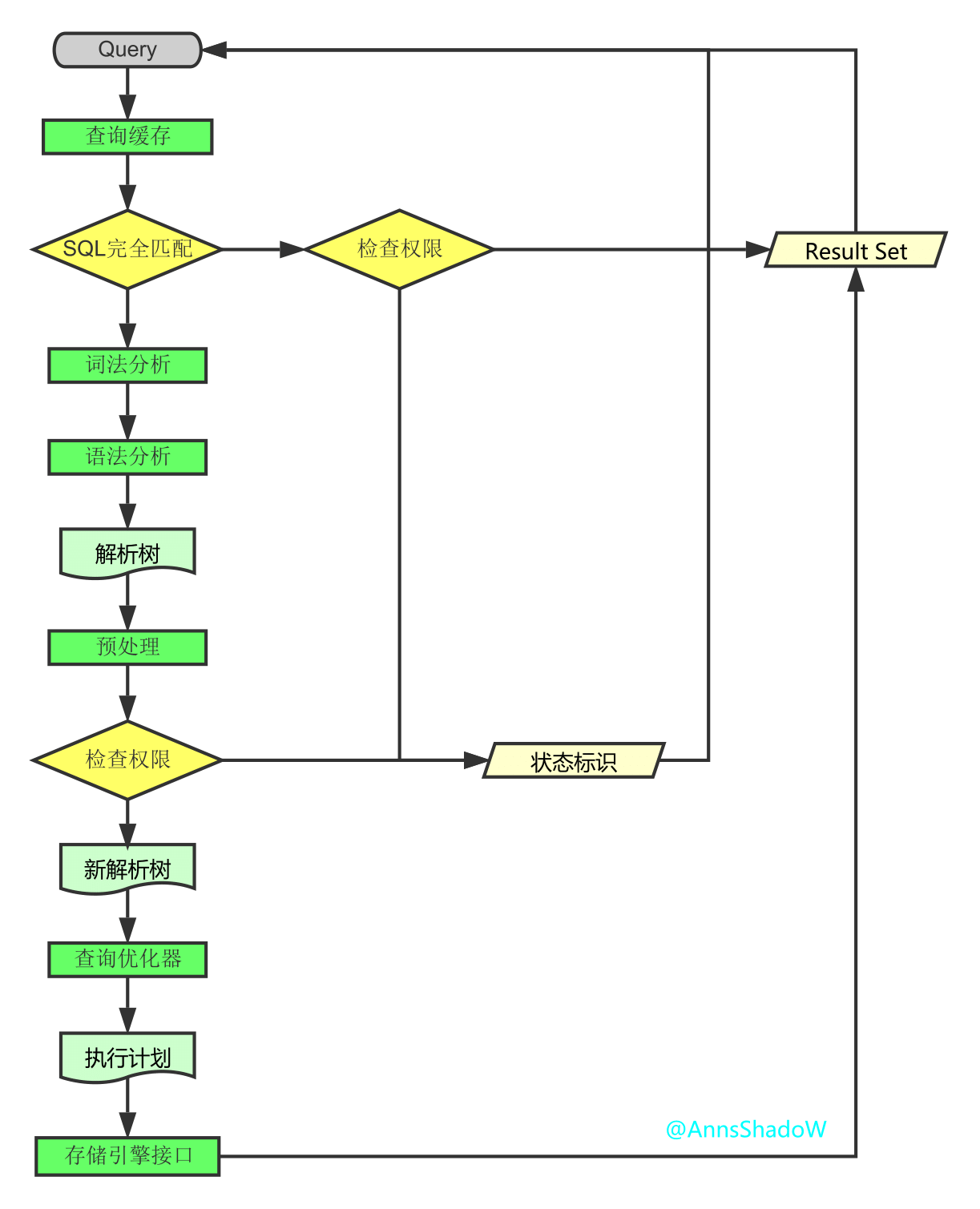

前言:   一直是想知道一條SQL語句是怎麼被執行的,它執行的順序是怎樣的,然後查看總結各方資料,就有了下面這一篇博文了。   本文將從MySQL總體架構--->查詢執行流程--->語句執行順序來探討一下其中的知識。   一、MySQL架構總覽:   架構最好看圖,再配上必要的說明文字。   下圖根據參考書籍中一圖為原本,再在其上添加上了自己的理解。     從上圖中我們可以看到,整個架構分為兩層,上層是MySQLD的被稱為的‘SQL Layer’,下層是各種各樣對上提供接口的存儲引擎,被稱為‘Storage Engine Layer’。其它各個模塊和組件,從名字上就可以簡單了解到它們的作用,這裡就不再累述了。   二、查詢執行流程   下面再向前走一些,容我根據自己的認識說一下查詢執行的流程是怎樣的: 1.連接   1.1客戶端發起一條Query請求,監聽客戶端的‘連接管理模塊’接收請求   1.2將請求轉發到‘連接進/線程模塊’   1.3調用‘用戶模塊’來進行授權檢查   1.4通過檢查後,‘連接進/線程模塊’從‘線程連接池’中取出空閒的被緩存的連接線程和客戶端請求對接,如果失敗則創建一個新的連接請求   2.處理   2.1先查詢緩存,檢查Query語句是否完全匹配,接著再檢查是否具有權限,都成功則直接取數據返回   2.2上一步有失敗則轉交給‘命令解析器’,經過詞法分析,語法分析後生成解析樹   2.3接下來是預處理階段,處理解析器無法解決的語義,檢查權限等,生成新的解析樹   2.4再轉交給對應的模塊處理   2.5如果是SELECT查詢還會經由‘查詢優化器’做大量的優化,生成執行計劃   2.6模塊收到請求後,通過‘訪問控制模塊’檢查所連接的用戶是否有訪問目標表和目標字段的權限   2.7有則調用‘表管理模塊’,先是查看table cache中是否存在,有則直接對應的表和獲取鎖,否則重新打開表文件   2.8根據表的meta數據,獲取表的存儲引擎類型等信息,通過接口調用對應的存儲引擎處理   2.9上述過程中產生數據變化的時候,若打開日志功能,則會記錄到相應二進制日志文件中   3.結果   3.1Query請求完成後,將結果集返回給‘連接進/線程模塊’   3.2返回的也可以是相應的狀態標識,如成功或失敗等   3.3‘連接進/線程模塊’進行後續的清理工作,並繼續等待請求或斷開與客戶端的連接   一圖小總結     三、SQL解析順序   接下來再走一步,讓我們看看一條SQL語句的前世今生。   首先看一下示例語句
SELECT DISTINCT
    < select_list >
FROM
    < left_table > < join_type >
JOIN < right_table > ON < join_condition >
WHERE
    < where_condition >
GROUP BY
    < group_by_list >
HAVING
    < having_condition >
ORDER BY
    < order_by_condition >
LIMIT < limit_number >
  然而它的執行順序是這樣的
 1 FROM <left_table>
 2 ON <join_condition>
 3 <join_type> JOIN <right_table>
 4 WHERE <where_condition>
 5 GROUP BY <group_by_list>
 6 HAVING <having_condition>
 7 SELECT
 8 DISTINCT <select_list>
 9 ORDER BY <order_by_condition>
10 LIMIT <limit_number>
  雖然自己沒想到是這樣的,不過一看還是很自然和諧的,從哪裡獲取,不斷的過濾條件,要選擇一樣或不一樣的,排好序,那才知道要取前幾條呢。 既然如此了,那就讓我們一步步來看看其中的細節吧。   准備工作   1.創建測試數據庫
create database testQuery
  2.創建測試表
CREATE TABLE table1
(
    uid VARCHAR(10) NOT NULL,
    name VARCHAR(10) NOT NULL,
    PRIMARY KEY(uid)
)ENGINE=INNODB DEFAULT CHARSET=UTF8;

CREATE TABLE table2
(
    oid INT NOT NULL auto_increment,
    uid VARCHAR(10),
    PRIMARY KEY(oid)
)ENGINE=INNODB DEFAULT CHARSET=UTF8;
  3.插入數據
INSERT INTO table1(uid,name) VALUES('aaa','mike'),('bbb','jack'),('ccc','mike'),('ddd','mike');

INSERT INTO table2(uid) VALUES('aaa'),('aaa'),('bbb'),('bbb'),('bbb'),('ccc'),(NULL);
  4.最後想要的結果
SELECT
    a.uid,
    count(b.oid) AS total
FROM
    table1 AS a
LEFT JOIN table2 AS b ON a.uid = b.uid
WHERE
    a. NAME = 'mike'
GROUP BY
    a.uid
HAVING
    count(b.oid) < 2
ORDER BY
    total DESC
LIMIT 1;



!現在開始SQL解析之旅吧!   1. FROM 當涉及多個表的時候,左邊表的輸出會作為右邊表的輸入,之後會生成一個虛擬表VT1。 (1-J1)笛卡爾積 計算兩個相關聯表的笛卡爾積(CROSS JOIN) ,生成虛擬表VT1-J1。
mysql> select * from table1,table2;
+-----+------+-----+------+
| uid | name | oid | uid  |
+-----+------+-----+------+
| aaa | mike |   1 | aaa  |
| bbb | jack |   1 | aaa  |
| ccc | mike |   1 | aaa  |
| ddd | mike |   1 | aaa  |
| aaa | mike |   2 | aaa  |
| bbb | jack |   2 | aaa  |
| ccc | mike |   2 | aaa  |
| ddd | mike |   2 | aaa  |
| aaa | mike |   3 | bbb  |
| bbb | jack |   3 | bbb  |
| ccc | mike |   3 | bbb  |
| ddd | mike |   3 | bbb  |
| aaa | mike |   4 | bbb  |
| bbb | jack |   4 | bbb  |
| ccc | mike |   4 | bbb  |
| ddd | mike |   4 | bbb  |
| aaa | mike |   5 | bbb  |
| bbb | jack |   5 | bbb  |
| ccc | mike |   5 | bbb  |
| ddd | mike |   5 | bbb  |
| aaa | mike |   6 | ccc  |
| bbb | jack |   6 | ccc  |
| ccc | mike |   6 | ccc  |
| ddd | mike |   6 | ccc  |
| aaa | mike |   7 | NULL |
| bbb | jack |   7 | NULL |
| ccc | mike |   7 | NULL |
| ddd | mike |   7 | NULL |
+-----+------+-----+------+
28 rows in set (0.00 sec)



(1-J2)ON過濾 基於虛擬表VT1-J1這一個虛擬表進行過濾,過濾出所有滿足ON 謂詞條件的列,生成虛擬表VT1-J2。 注意:這裡因為語法限制,使用了'WHERE'代替,從中讀者也可以感受到兩者之間微妙的關系;
mysql> SELECT
    -> *
    -> FROM
    -> table1,
    -> table2
    -> WHERE
    -> table1.uid = table2.uid
    -> ;
+-----+------+-----+------+
| uid | name | oid | uid  |
+-----+------+-----+------+
| aaa | mike |   1 | aaa  |
| aaa | mike |   2 | aaa  |
| bbb | jack |   3 | bbb  |
| bbb | jack |   4 | bbb  |
| bbb | jack |   5 | bbb  |
| ccc | mike |   6 | ccc  |
+-----+------+-----+------+
6 rows in set (0.00 sec)



(1-J3)添加外部列 如果使用了外連接(LEFT,RIGHT,FULL),主表(保留表)中的不符合ON條件的列也會被加入到VT1-J2中,作為外部行,生成虛擬表VT1-J3。
mysql> SELECT
    -> *
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid;
+-----+------+------+------+
| uid | name | oid  | uid  |
+-----+------+------+------+
| aaa | mike |    1 | aaa  |
| aaa | mike |    2 | aaa  |
| bbb | jack |    3 | bbb  |
| bbb | jack |    4 | bbb  |
| bbb | jack |    5 | bbb  |
| ccc | mike |    6 | ccc  |
| ddd | mike | NULL | NULL |
+-----+------+------+------+
7 rows in set (0.00 sec)



下面從網上找到一張很形象的關於‘SQL JOINS'的解釋圖,如若侵犯了你的權益,請勞煩告知刪除,謝謝。     2. WHERE 對VT1過程中生成的臨時表進行過濾,滿足WHERE子句的列被插入到VT2表中。 注意: 此時因為分組,不能使用聚合運算;也不能使用SELECT中創建的別名; 與ON的區別: 如果有外部列,ON針對過濾的是關聯表,主表(保留表)會返回所有的列; 如果沒有添加外部列,兩者的效果是一樣的; 應用: 對主表的過濾應該放在WHERE; 對於關聯表,先條件查詢後連接則用ON,先連接後條件查詢則用WHERE;
mysql> SELECT
    -> *
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike';
+-----+------+------+------+
| uid | name | oid  | uid  |
+-----+------+------+------+
| aaa | mike |    1 | aaa  |
| aaa | mike |    2 | aaa  |
| ccc | mike |    6 | ccc  |
| ddd | mike | NULL | NULL |
+-----+------+------+------+
4 rows in set (0.00 sec)



3. GROUP BY 這個子句會把VT2中生成的表按照GROUP BY中的列進行分組。生成VT3表。 注意: 其後處理過程的語句,如SELECT,HAVING,所用到的列必須包含在GROUP BY中,對於沒有出現的,得用聚合函數; 原因: GROUP BY改變了對表的引用,將其轉換為新的引用方式,能夠對其進行下一級邏輯操作的列會減少; 我的理解是: 根據分組字段,將具有相同分組字段的記錄歸並成一條記錄,因為每一個分組只能返回一條記錄,除非是被過濾掉了,而不在分組字段裡面的字段可能會有多個值,多個值是無法放進一條記錄的,所以必須通過聚合函數將這些具有多值的列轉換成單值;
mysql> SELECT
    -> *
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike'
    -> GROUP BY
    -> a.uid;
+-----+------+------+------+
| uid | name | oid  | uid  |
+-----+------+------+------+
| aaa | mike |    1 | aaa  |
| ccc | mike |    6 | ccc  |
| ddd | mike | NULL | NULL |
+-----+------+------+------+
3 rows in set (0.00 sec)



4. HAVING 這個子句對VT3表中的不同的組進行過濾,只作用於分組後的數據,滿足HAVING條件的子句被加入到VT4表中。
mysql> SELECT
    -> *
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike'
    -> GROUP BY
    -> a.uid
    -> HAVING
    -> count(b.oid) < 2;
+-----+------+------+------+
| uid | name | oid  | uid  |
+-----+------+------+------+
| ccc | mike |    6 | ccc  |
| ddd | mike | NULL | NULL |
+-----+------+------+------+
2 rows in set (0.00 sec)



5. SELECT 這個子句對SELECT子句中的元素進行處理,生成VT5表。 (5-J1)計算表達式 計算SELECT 子句中的表達式,生成VT5-J1 (5-J2)DISTINCT 尋找VT5-1中的重復列,並刪掉,生成VT5-J2 如果在查詢中指定了DISTINCT子句,則會創建一張內存臨時表(如果內存放不下,就需要存放在硬盤了)。這張臨時表的表結構和上一步產生的虛擬表VT5是一樣的,不同的是對進行DISTINCT操作的列增加了一個唯一索引,以此來除重復數據。
mysql> SELECT
    -> a.uid,
    -> count(b.oid) AS total
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike'
    -> GROUP BY
    -> a.uid
    -> HAVING
    -> count(b.oid) < 2;
+-----+-------+
| uid | total |
+-----+-------+
| ccc |     1 |
| ddd |     0 |
+-----+-------+
2 rows in set (0.00 sec)



6.ORDER BY 從VT5-J2中的表中,根據ORDER BY 子句的條件對結果進行排序,生成VT6表。 注意: 唯一可使用SELECT中別名的地方;
mysql> SELECT
    -> a.uid,
    -> count(b.oid) AS total
    -> FROM
    -> table1 AS a
    -> LEFT OUTER JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike'
    -> GROUP BY
    -> a.uid
    -> HAVING
    -> count(b.oid) < 2
    -> ORDER BY
    -> total DESC;
+-----+-------+
| uid | total |
+-----+-------+
| ccc |     1 |
| ddd |     0 |
+-----+-------+
2 rows in set (0.00 sec)



7.LIMIT LIMIT子句從上一步得到的VT6虛擬表中選出從指定位置開始的指定行數據。 注意: offset和rows的正負帶來的影響; 當偏移量很大時效率是很低的,可以這麼做: 采用子查詢的方式優化,在子查詢裡先從索引獲取到最大id,然後倒序排,再取N行結果集 采用INNER JOIN優化,JOIN子句裡也優先從索引獲取ID列表,然後直接關聯查詢獲得最終結果
mysql> SELECT
    -> a.uid,
    -> count(b.oid) AS total
    -> FROM
    -> table1 AS a
    -> LEFT JOIN table2 AS b ON a.uid = b.uid
    -> WHERE
    -> a. NAME = 'mike'
    -> GROUP BY
    -> a.uid
    -> HAVING
    -> count(b.oid) < 2
    -> ORDER BY
    -> total DESC
    -> LIMIT 1;
+-----+-------+
| uid | total |
+-----+-------+
| ccc |     1 |
+-----+-------+
1 row in set (0.00 sec)

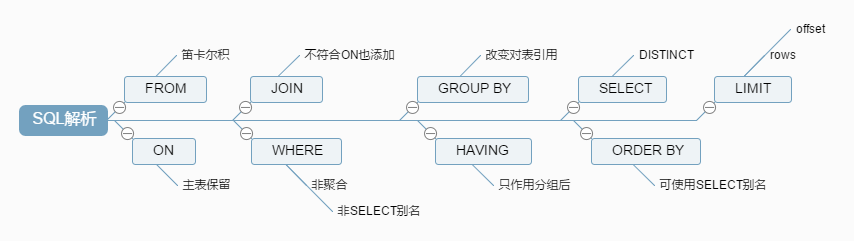

至此SQL的解析之旅就結束了,上圖總結一下:   參考書籍: 《MySQL性能調優與架構實踐》 《MySQL技術內幕:SQL編程》   尾聲:   嗯,到這裡這一次的深入了解之旅就差不多真的結束了,雖然也不是很深入,只是一些東西將其東拼西湊在一起而已,參考了一些以前看過的書籍,大師之筆果然不一樣。而且在這過程中也是get到了蠻多東西的,最重要的是更進一步意識到,計算機軟件世界的宏大呀~   另由於本人才疏學淺,其中難免存在纰漏錯誤之處,若發現勞煩告知修改,感謝~    如需轉載,請保留AnnsShadoW和本文地址http://www.cnblogs.com/annsshadow/p/5037667.html
