用mysqlworkbench生成ER圖

編輯:MySQL綜合教程

用mysqlworkbench生成ER圖


下載安裝mysql workbench

首先是下載mysql workbench,windows系統的自己百度,我用的是ubuntu 14.04LTS,百度到的結果有點坑,叫我去官網,但是選擇平台後就沒下文了T_T,最後忽然想起系統自帶有軟件中心,直接去本機自帶的ubuntu softwore center查找,安裝就好了.

畫圖啦

如何讓workbench根據數據庫表的結構,自動生成ER圖呢?這需要用到逆向工程!!!!顧名思義就好,我只是個會簡單用的渣而已,暫時不懂得怎麼專業地解釋.
打開workbench, 菜單欄”database”,然後選擇”Reverse Engineer…”,一路next,最後excute和close,就可以看到在ERR Diagram區域多了一張圖,點擊它,就看到了自己想要的ER圖了,至於ER圖中的連線所表示的具體關系,如果看不懂的話,嘻嘻,問度娘啦~
新增了一張圖片
好吧,下面是我最近在做的一個項目,數據庫表還沒設計好,這只是個大概框架…本著開源的想法~哈哈,也沒人來抄襲我的爛設計~(≧▽≦)/~啦啦啦

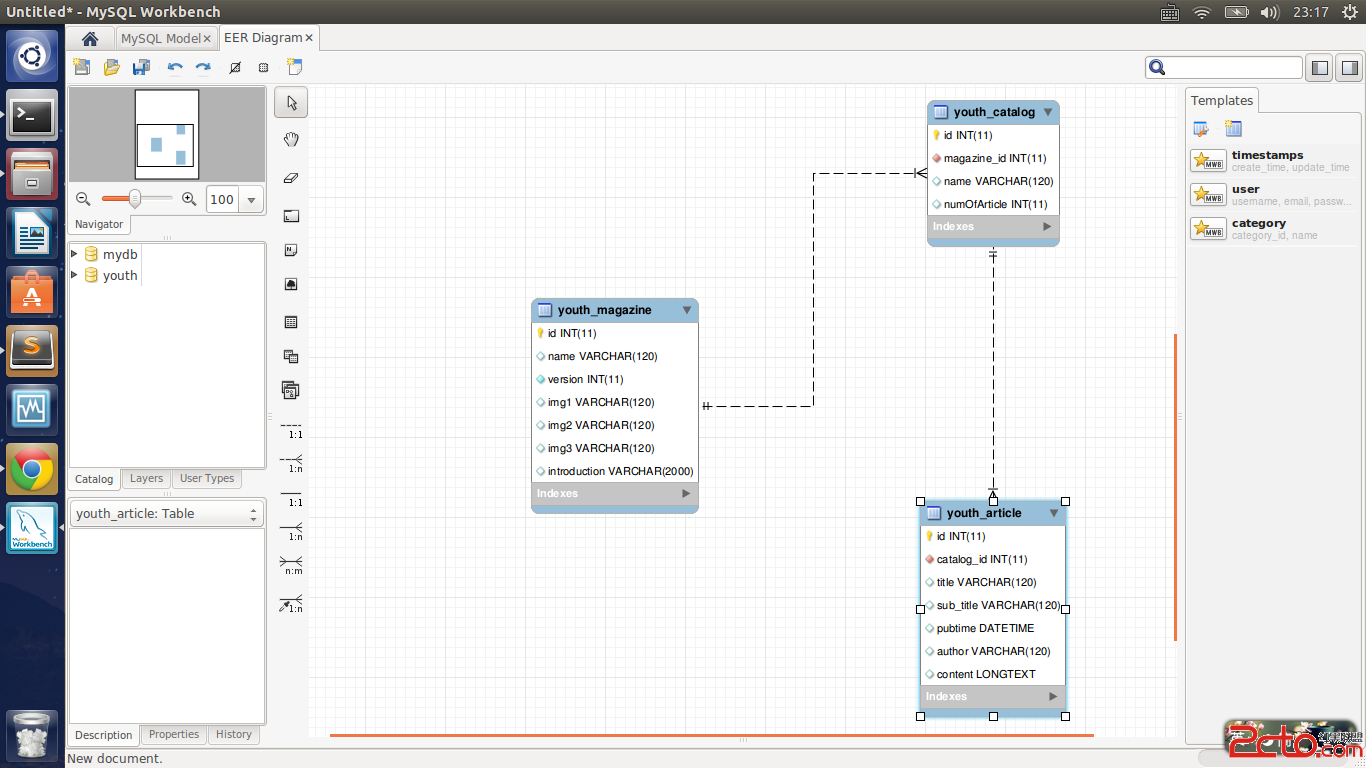

生成的ER圖
workbench很強大,還可以基於這個繼續改動,至於怎麼操作,讀者自己琢磨哦,有經驗也說出來分享一下,因為我的需求只需要做到這裡而已.
