MySQL系列：innodb源碼分析之redolog恢復
1.recv_sys_t結構
innodb在MySQL啟動的時候，會對重做日志文件進行日志重做，重做日志是通過一個recv_sys_t的結構來進行數據恢 復和控制的。它的結構如下：
struct recv_sys_struct
{
mutex_t mutex; /*保護鎖*/
ibool apply_log_recs; /*正在應用log record到page中*/
ibool apply_batch_on; /*批量應用log record標志*/
dulint lsn;
ulint last_log_buf_size;
byte* last_block; /*恢復時最後的塊內存緩沖區*/
byte* last_block_buf_start; /*最後塊內存緩沖區的起始位置，因為last_block是512地址對齊的，需要這個變量記錄free的地址位置*/
byte* buf; /*從日志塊中讀取的重做日志信息數據*/
ulint len; /*buf有效的日志數據長度*/
dulint parse_start_lsn; /*開始parse的lsn*/
dulint scanned_lsn; /*已經掃描過的lsn序號*/
ulint scanned_checkpoint_no; /*恢復日志的checkpoint 序號*/
ulint recovered_offset; /*恢復位置的偏移量*/
dulint recovered_lsn; /*恢復的lsn位置*/
dulint limit_lsn; /*日志恢復最大的lsn,暫時在日志重做的過程沒有使用*/
ibool found_corrupt_log; /*是否開啟日志恢復診斷*/
log_group_t* archive_group;
mem_heap_t* heap; /*recv sys的內存分配堆,用來管理恢復過程的內存占用*/
hash_table_t* addr_hash; /*recv_addr的hash表，以space id和page no為KEY*/
ulint n_addrs; /*addr_hash中包含recv_addr的個數*/
};
在這個結構中，比較復雜的是addr_hash這個哈希表，這個哈希表是用sapce_id和page_no作為hash key,裡面存儲有恢復時對應的記錄內容。恢復日志在從日志文件中讀出後，進行解析成若干個recv_t並存儲在哈希表當中。在一個讀取解析周期過後，日志恢復會對hash表中的recv_t中的數據寫入到ibuf和page中。這裡為什麼要使用hash表呢？個人覺得是為了同一個page的數據批量進行恢復的緣故，這樣可以page減少隨機插入和修改。 以下是和這個過程相關的幾個數據結構:
/*對應頁的數據恢復操作集合*/
struct recv_addr_struct
{
ulint state; /*狀態，RECV_NOT_PROCESSED、RECV_BEING_PROCESSED、RECV_PROCESSED*/
ulint space; /*space的ID*/
ulint page_no; /*頁序號*/
UT_LIST_BASE_NODE_T(recv_t) rec_list;
hash_node_t addr_hash;
};
/*當前的記錄操作*/
struct recv_struct
{
byte type; /*log類型*/
ulint len; /*當前記錄數據長度*/
recv_data_t* data; /*當前的記錄數據list*/
dulint start_lsn; /*mtr起始lsn*/
dulint end_lsn; /*mtr結尾lns*/
UT_LIST_NODE_T(recv_t) rec_list;
};
/*具體的數據體*/
struct recv_data_struct
{
recv_data_t* next; /*下一個recv_data_t,next的地址後面接了一大塊內存，用於存儲rec body*/
};

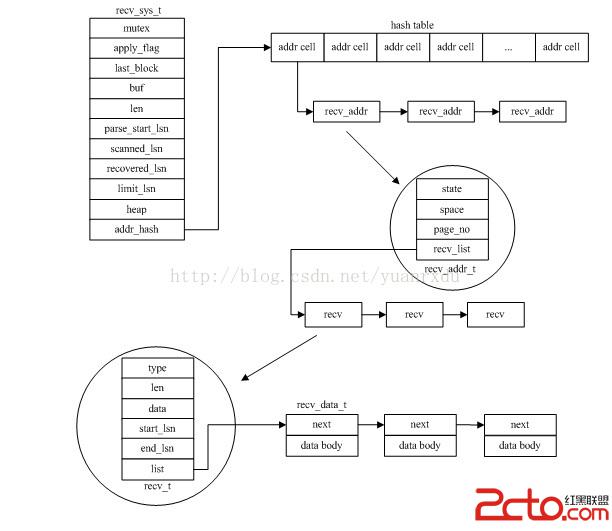

他們的內存關系結構圖如下：
2.重做日志推演過程的LSN關系
除了這個恢復的哈希表以外，recv_sys_t中的各種LSN也是和日志恢復有非常緊密的關系。以下是各種lsn的解釋： parse_start_lsn 本次日志重做恢復起始的lsn，如果是從checkpoint處開始恢復，等於checkpoint_lsn。 scanned_lsn 在恢復過程，將恢復日志從log_sys->buf解析塊後存入recv_sys->buf的日志lsn. recovered_lsn 已經將數據恢復到page中或者已經將日志操作存儲addr_hash當中的日志lsn; 在日志開始恢復時：
parse_start_lsn = scanned_lsn = recovered_lsn = 檢查點的lsn。
在日志完成恢復時:
parse_start_lsn = 檢查點的lsn
scanned_lsn = recovered_lsn = log_sys->lsn。

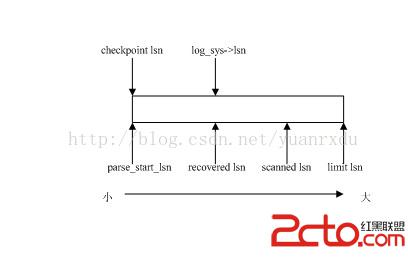

在日志推演過程中lsn大小關系如下：
3.日志恢復的主要接口和流程
恢復日志主要的接口函數: recv_recovery_from_checkpoint_start 從重做日志組內的最近的checkpoint開始恢復數據
recv_recovery_from_checkpoint_finish 結束從重做日志組內的checkpoint的數據恢復操作
recv_recovery_from_archive_start 從歸檔日志文件中進行數據恢復
recv_recovery_from_archive_finish 結束從歸檔日志中的數據恢復操作
recv_reset_logs 截取重做日志最後一段作為新的重做日志的起始位置，可能會丟失數據。
重做日志恢復數據的流程(checkpoint方式) 1.當MySQL啟動的時候，先會從數據庫文件中讀取出上次保存最大的LSN。
2.然後調用recv_recovery_from_checkpoint_start，並將最大的LSN作為參數傳入函數當中。
3.函數會先最近建立checkpoint的日志組，並讀取出對應的checkpoint信息
4.通過checkpoint lsn和傳入的最大LSN進行比較，如果相等，不進行日志恢復數據，如果不相等，進行日志恢復。
5.在啟動恢復之前，先會同步各個日志組的archive歸檔狀態
6.在開始恢復時，先會從日志文件中讀取2M的日志數據到log_sys->buf，然後對這2M的數據進行scan,校驗其合法性，而後將去掉block header的日志放入recv_sys->buf當中，這個過程稱為scan,會改變scanned lsn.
7.在對2M的日志數據scan後，innodb會對日志進行mtr操作解析，並執行相關的mtr函數。如果mtr合法，會將對應的記錄數據按space page_no作為KEY存入recv_sys->addr_hash當中。
8.當對scan的日志數據進行mtr解析後，innodb對會調用recv_apply_hashed_log_recs對整個recv_sys->addr_hash進行掃描，並按照日志相對應的操作進行對應page的數據恢復。這個過程會改變recovered_lsn。
9.如果完成第8步後，會再次從日志組文件中讀取2M數據，跳到步驟6繼續相對應的處理，直到日志文件沒有需要恢復的日志數據。
10.innodb在恢復完成日志文件中的數據後，會調用recv_recovery_from_checkpoint_finish結束日志恢復操作，主要是釋放一些開辟的內存。並進行事務和binlog的處理。

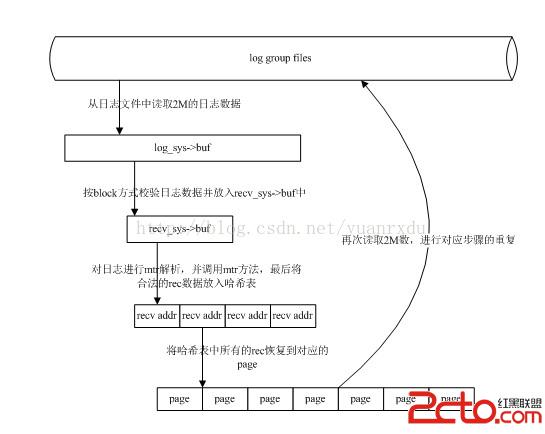

上面過程的示意圖如下：
