MySQL系列：innodb引擎分析之內存管理

在innodb中實現了自己的內存池系統和內存堆分配系統，在innodb的內存管理系統中，大致分為三個部分：基礎的內存塊分配管理、內存伙伴分配器和內存堆分配器。innodb定義和實現內存池的主要目的是提供內存的使用率和效率，防止內存碎片和內存分配跟蹤和調試。我們先來看看他們的關系和結構。

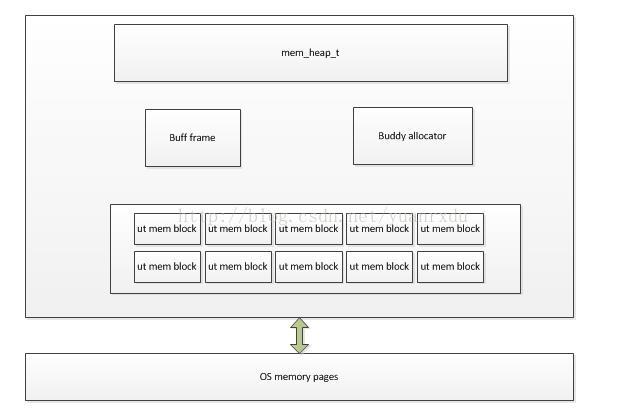

以下是它的關系結構圖：

上圖中的：

ut_mem_block塊是基礎內存管理

Buddy allocatZ喎?http://www.Bkjia.com/kf/ware/vc/" target="_blank" class="keylink">vcsrHxNq05rvvsOm31sXkxvc8L3A+CjxwPiAgICBtZW1faGVhcMrHxNq05rbRt9bF5Mb3PC9wPgo8aDE+MS67+bShxNq05rncwO08L2gxPgppbm5vZGLW0LXExNq05rfWxeS6zcTatObKzbfFysfNqLn9zbPSu7XEveG5ub340NC53MDto6y+38zltcTKtc/W1Np1dDBtZW0uaLrNdXQwbWVtLmO1sdbQo6zG5NbQ1+7W2NKqtcS+zcrHttRtYWxsb2O6zWZyZWW1xLfi17Cho82ouf3Su7j2wbSx7b3hubnM5cC0udzA7dLRvq231sXktcTE2rTmo6y94bm5zOXI58/Co7oKPHByZSBjbGFzcz0="brush:sql;"> typedef ut_mem_block_struct { ulint size; /*這個被分配block的內存大小*/ ulint magic_n; /*節點魔法字，用於校驗所用*/ UT_LIST_NODE_T(ut_mem_block_t) mem_block_list; /*block list node,指定prev node和next node*/ };關於block的list定義是個全局的變量，UT_LIST_BASE_NODE_T(ut_mem_block_t) ut_mem_block_list;所有分配的block都會加入到這個list當中。在ut_malloc_low函數分配內存的時候會將分配的block加入到list當中，在ut_free的時候會所釋放的內存所在的block從list當中刪除。除了這兩個函數以外，innodb還提供ut_free_all_mem函數來釋放所有分配的block和統計分配內存的總數ut_total_allocated_memory功能。
基礎內存管理的方法如下：
ut_malloc_low 分配一個n長度的內存塊，並將分配的塊記錄到ut_mem_block_list當中.
ut_malloc 與ut_malloc_low功能相同，但是會用0初始化所分配的內存。
ut_free 釋放一個分配的內存塊，並將其從ut_mem_block_list當中刪除。
ut_free_all_mem 釋放ut_mem_block_list所有的內存塊並清空ut_mem_block_list

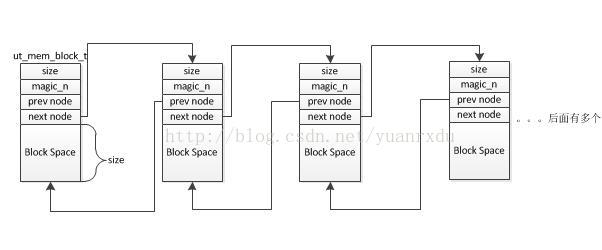

以上函數是支持多線程並發操作的，也就是說是線程安全的。 innodb這樣做的目的是保證所有malloc出去的內存都在 ut_mem_block_list當中，以便管理。 基礎內存管理的結構如下：

2.伙伴分配器

innodb的伙伴分配器是基於ut_malloc_low函數之上的內存管理器，在創建伙伴分配器時，innodb會一下用ut_malloc_low開辟一個很大的內存塊，然後用伙伴分配來分配這個塊的內存使用。innodb的伙伴分配器是基於2的基數為基礎的管理方式，其buddy alloc pool的定義如下：

   struct mem_pool_struct
    {
        byte*               buf;                          /*整體內存的句柄*/
        ulint                size;                        /*整體內存大小*/
        ulint                reserved;                    /*當前分配出去的總內存大小*/
        mutex             mutex;                          /*多線程互斥量*/
        UT_LIST_BASE_NODE_T(mem_area_t) free_list[64];    /*area_t鏈表數組,每個數組單元能管理2的i次方內存塊列表，i是數組的下標*/
    }；

   struct mem_area_struct
    {
         ulint	size_and_free;                                        /*area的內存大小（一定是2的次方），最後一個bit表示是否已經釋放*/
         UT_LIST_NODE_T(mem_area_t) free_list;       /*area鏈表的上下area,因為buddy area是會分裂的，有可能多個*/
     };

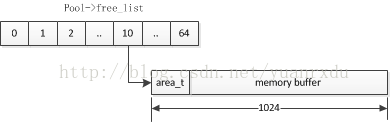

mem_area_t是一個buddy的內存區域，也就是mem_area_struct。以下是一個32位機器管理1024字節內存塊的buddy list分布：
每一個area是有mem_area_t頭和可分配的內存（memory_buffer）確定的，memory_buffer的長度不小於mem_area_t頭的長度，在32位機器上mem_area_t的頭應該是16個字節（8字節對齊）。

2.1mem_area_t的分裂

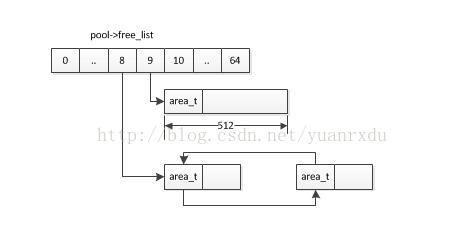

在內存分配的過程中，有可能會造成mem_area_t的分裂，還是以上面的例子來說，加入我們要分配一個200字節的內存，這時候伙伴分配器的分配流程是這樣的： 1.找到一個離200+sizeof(mem_area_t)最近的2的i次方的數（256），確定i = 8， 2.在free_list[i]的列表中查找是否有空閒的node,如果有，將node職位no free.如果沒有，對i + 1層執行查找是否有可用的內存， 3.在上面的例子中，i+1=9,free_list是空的，繼續在i+2層找，一次類推，直到找到有node的層，也就是i = 10; 4.首先對10層進行分裂，分裂成兩512大小的第9層節點，並從10刪除area，在第9層加入2個512的node. 5.然後在對第9層的第一個節點進行分裂，分裂兩個大小為256的第8層節點，並從第九層刪除，在第8層加入2個節點。 6.將第一個256大小的area分配給對應的操作者，並置為no free標識。 以下是分配了一個200字節的內存池結構:
如果分配出去後的area_t會從free_list[i]鏈表中刪除，也就是說在buddy上將是記錄的。

2.2mem_area_t的合並

如果200字節分配出去後，使用完畢會歸還給buddy allocator,還是拿上面的例子來說，就會發生area合並的情況,步驟如下：
1.使用者歸還伙伴分配的內存，首先會根據area_t的信息去找到自己的buddy,也就是第8層另外一個沒有被分配的area.
2.找到buddy area後，判斷buddy area是否是釋放狀態，如果是，觸發合並，將自己和buddy area從第8層刪除，合並成一個512大小的第9層area,
3.在重復1 ~ 2步，又會將自己和第九層另外一個buddy area合並成一個1024大小的第10層area.

2.3buddy allocator的接口函數:

mem_pool_create 構建一個buddy allocator
mem_area_alloc 用buddy allocator分配一塊內存
mem_area_free 將一塊內存歸還給buddy allocator
mem_pool_get_reserved 獲得buddy allocator已經使用的內存大小

3內存分配堆(memory heap)

innodb中的內存管理最終的體現形式是mem_heap_t內存分配與管理，所有關於內存分配的操作都會調用mem_heap的API方法，mem_heap_t的結構定義如下：

struct mem_block_info_struct
{
     ulint	 magic_n;         /*魔法字*/
     char	 file_name[8];    /*分配內存的文件*/
     ulint	 line;            /*分配內存的文件所在行*/
     ulint	 len;             /*block的長度*/
     ulint	 type;            /*依賴的底層分配類型，有DYNAMIC、BUFFER、BTR_SEARCH三種類型*/
     ibool	 init_block;	 /*是否是外部分配的內存塊*/

     ulint	 free;           /*被占用的空間大小*/
     ulint	 start;	         /*可分配內存的起始位置*/
     byte*	 free_block;     /*備用block,僅僅在BTR_SEARCH方式可用*/

     UT_LIST_BASE_NODE_T(mem_block_t)	base;
     UT_LIST_NODE_T(mem_block_t)	 list;
};

備注：mem_block_info_struct/mem_block_info_t/mem_block_t/mem_heap_t是等價

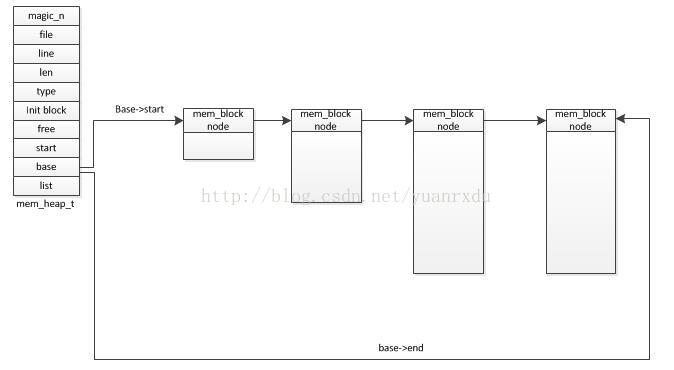

mem_heap_t的內存結構如下：
系統的malloc和free來作為內存管理。MySQL默認的是系統管理內存方式，一些有經驗的DBA會使用系統的管理內存方式+TMalloc來做內存優化，借助TMalloc高效的內存管理方式實現MySQL的性能提升。
