[MySQL]InnoDB行格式剖析

InnoDB和大多數行式數據庫一樣，記錄以行的格式存儲，它提供了兩種格式：Compact和Redundant

Compact
Compact格式是在MySQL5.0時才被引入，它是新的行格式，其設計目標是高效存放數據，示意圖如下：



1）變長字段長度列表。按列的逆序放置，當列長度小於255字節，用1字節表示，若大於255字節，用2個字節表示，至多為2字節（這也很好解釋了InnoDB中varchar的最大長度為什麼是65535，因為2個字節為16位，2的16次方-1）。注意，對於固定長度字段（如char），是不需要記錄其長度的。
2）NULL標志位。指示該行中的列是否為NULL，1表示NULL。

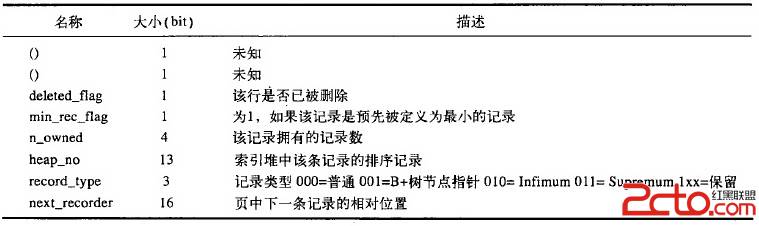

3）記錄頭信息。固定占用5個字節（40位），每位代表的含義如下表所示：



4）最後就是實際存儲的該行每列的數據了，注意：NULL不在該部分中占用存儲。
5）此外還有兩個隱藏部分，分別存放事務ID和回滾指針，大小分別為6字節和7字節，如果表沒有定義主鍵，每行還會自動增加6字節的ROWID。

Redundant
Redundant是MySQL5.0之前InnoDB的行記錄存儲格式，其示意圖如下：



1）字段長度偏移列表。同樣按列的逆序放置，當列長度小於255字節，用1字節表示，若大於255字節，用2個字節表示。

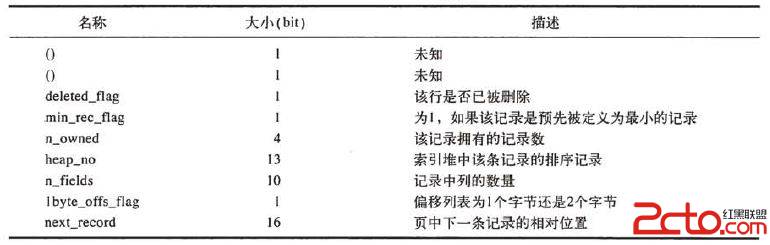

2）記錄頭信息。固定占用6個字節（48位），每位含義見下表：



3）最後部分是實際存儲各個列數據。
4）和Compact一樣，還有兩個隱藏部分，分別存放事務ID和回滾指針，大小分別為6字節和7字節，如果表沒有定義主鍵，每行還會自動增加6字節的ROWID。

Redundant和Compact最大的不同是對Char類型NULL值的處理，Redundant會實際存儲NULL值，占Char類型固定長度空間，而Compact不占用空間，這也是Compact能寸更多記錄的原因之一。注意：對於varchar類型，不管是Compact還是Redundant都不存儲NULL值。

Compressed和Dynamic
InnoDB Plugin引入了新的文件格式，稱為Barracuda（之前的Compact和Redundant稱為Antelope），擁有兩種權限的記錄格式Compressed和Dynamic。這裡就不詳細介紹它們了，有興趣的童鞋可以自行研究下。
