Data Guard主要提供兩個服務：
1）Redo傳輸服務：即把Primay端的Redo日志傳輸到一個或多個Standby目的地。
2）Redo應用服務：即在Standby端應用從Primay端傳輸過來的Redo日志。
本文先講講其中的Redo傳輸服務。
1、使用ARCn傳輸Redo日志
默認情況下采用ARCn傳輸redo日志，不過只有在最高性能模式下才可以使用ARCn（具體可參考《Oracle] Data Guard 之 三種保護模式介紹 》），采用ARCH傳輸Redo日志的示意圖如下：
其大致過程如下：
1）Primay段ARC0一旦完成日志切換，ARC1就將新生成的歸檔日志傳輸到Standby端；
2）Standby 端由RFS進程接受日志，如果配置了standby redo log，記錄至standby redo log，等standby redo log做log switch形成歸檔日志，再應用歸檔日志做恢復；如果沒有配置standby redo log，RFS進程接收到日志後，放到standby端歸檔目錄下，standby再應用歸檔日志做恢復。
2、使用LGWR傳輸Redo日志

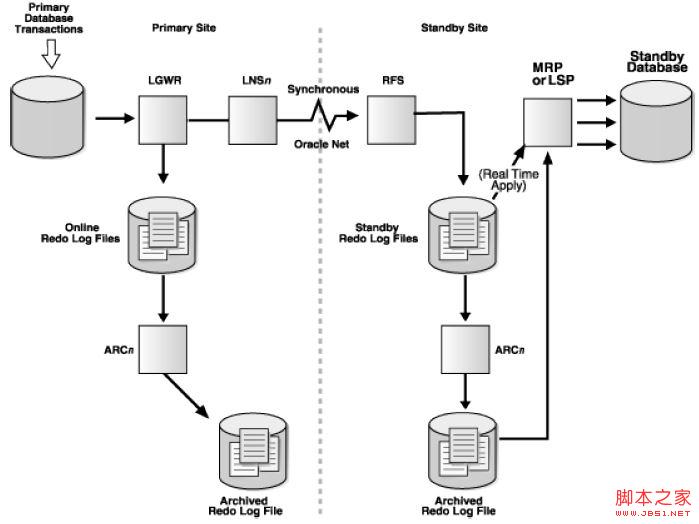

使用LGWR進程和ARCn有很大的不一樣，最明顯的區別是它不需要等Primary完成日志切換後再傳輸，其示意圖如下：
其過程大致如下：
1）一旦Primary有Redo日志產生，LGWR將觸發LNSn進程傳輸Redo只Standby redo log；注意：這裡不能由LGWR直接傳輸，因為整個數據庫實例只有一個LGWR，為了保證它的主要性能不受影響，不能由它直接傳輸）
2）網絡傳輸模式可以選擇sync或async，sync是指當Primary提交時， 必須得等Redo傳輸至Standby成功後，才能返回。所以如果設置sync，建議同時設置NET_TIMEOUT參數，超時無響應，則返回錯誤。 async是指Primary提交是否成功和日志是否傳輸成功沒有關系，這樣對Primary的性能影響最小。
3）Standby端的RFS進程把Redo寫入Standby redo log，如果開啟了實時應用，就將redo應用至Standby數據庫，如果沒有開啟實時應用，等Standby redo log歸檔後再應用到Standby數據庫。
