1.背景

1.1區域級別代號

系統中我們將區域級別代號分為：區（district）、街道（street）、社區（community）、單元網格（cell）。

而他們所對應的數字代號分別是:

區：2；

街道：3；

社區：4；

單元網格：5

1.2 tcregion表和vcregion表

tcregion表中包含了所有區域的相關信息。

Vcregion表

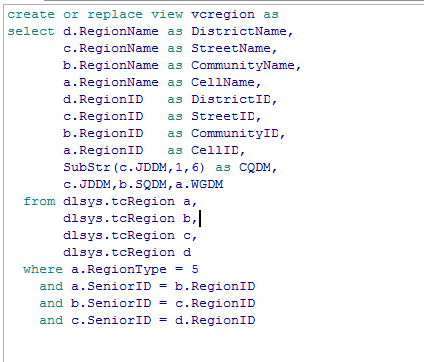

此表為基於tcregion表的視圖表，創建代碼如下：

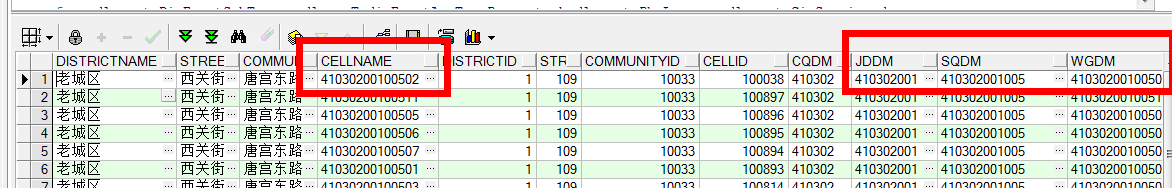

創建後所得表如下。觀察此表可以得出，街道代碼、社區代碼和網格代碼之間的內在聯系。

2.獲取新增部件編碼需要的參數

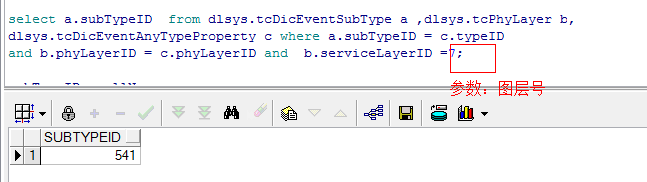

獲取新增部件的編碼需要兩個參數，一個是subTypeID，另一個是cellName。SubTypeID的獲取方式是：

CellName為網格編碼，其獲取方式一般是標志定位時得到XY，通過地理服務端或者直接查詢數據庫所得。如下，便是一個cellName。

3.流程圖

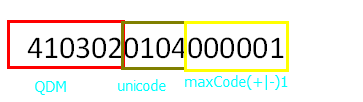

4.詳解編碼組成格式

QDM：表示由單元網格查出的區代碼的最後六位數。

Unicode：表示由subTypeID查出的對應部件的部件編碼，取最後四位數。

MaxCode(+|-)1：表示將該部件圖層中的最大編碼按照排序規則加或者減1。

5.詳解編碼獲得流程

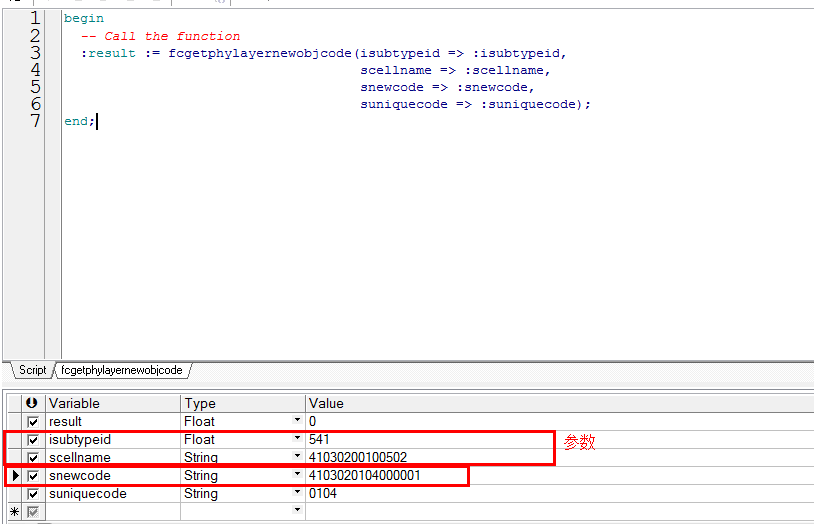

該流程已經用存儲過程寫出，可查詢dlsys.fcGetPhyLayerNewObjCode。這裡只是將此存儲過程中的流程分步解說。

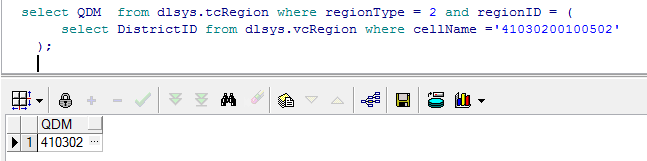

5.1獲取QDM

假設cellName ='41030200100502'。

如果沒有查到數據，則用cellName的前六位代替，即410302。

5.2獲取對應的部件統一編碼和部件圖層名

假設查出的SubTypeID為514。

或得到uniqueCode需要取最後四位數，得：

5.3獲取maxCODE

由4.1和4.2已經得出了QDM和uniqueCode以及phylayerName(燃氣井蓋)。

則在表dlgis.燃氣井蓋中查詢其中已有的最大編碼。查詢到後，再和由QDM以及uniqueCode按照規則組合出來的數據比較，得到最大值。

這裡得到的是：

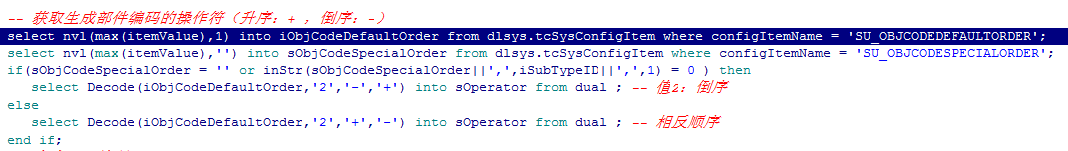

5.4獲取編碼排序規則

編碼可能是遞增規則也可能是遞減規則。這裡通過配置而得其規則：

5.5得到新增編碼

即用maxCode加上或減去1。
