linux下Oracle11g RAC搭建（一）

文檔說明

作者

深藍

項目

Visualbox下模擬RAC搭建（雙節點）（Redhat5+Oracle11G）

環境

RedHat Enterprise5.5、Oracle 11g 11.2.0

日期

2014年4月12日

版本

v1.1

說明

准備兩台虛擬機，node1（節點1），node2（節點2） ，均已安裝好linux操作系統

另：由於是搭建結束後整理的文檔，其中節點1、節點2的命名細節上會有不統一的，參閱時請您注意。由於時間關系，會逐漸完善。

RAC基礎知識

Cluster

通過互連的節點，而對外只提供單個server

Cluster 的特點

HA （High Available）容錯（Failover），負載均衡（Balance）

HA環境

雙機熱備（其中一個節點active，一個節點standby）

雙機互備 （兩個節點都處於active）

RAC

Real Application Cluster

RAC 特點

一個database，可以由多個instance 訪問，每個節點有個instance

CRS

Cluster Ready Service

GRID

安裝好網格架構以後，oracle像用電一樣方便，節點即插即用

ASM

automatic storage manager

1、提供條帶化 strip 條帶化的目的主要是分散I/O,提供讀寫的性能

2、鏡像，mirror

RAW

裸設備，優點是訪問比較快，缺點是不穩定，而且在操作系統不方便管理，oracle 11g以後取消了對裸設備的支持，11g開始使用oracle的asm自動存儲管理

比較重要的兩塊磁盤：

1、OCR disk：ocr是用來存儲RAC上資源的相關的配置信息的，吧RAC上所以運行的應用服務都是一種資源，這些資源在RAC上的分布都會存放在OCR這塊磁盤上，10g 以前是存儲在RAW裸設備上；

2、VOTE disk: 用來存放各個節點的狀態及仲裁的作用，也叫仲裁盤。

Virtualbox 設置

創建三個目錄存放硬盤

准備操作：

創建三個目錄來存放磁盤文件：node1、node2、sharedisk

說明：

node1存放節點1磁盤文件

node2存放節點2磁盤文件

sharedisk存放共享磁盤文件



導入node1、node2鏡像

將實驗用兩個鏡像導入到Vbox中。

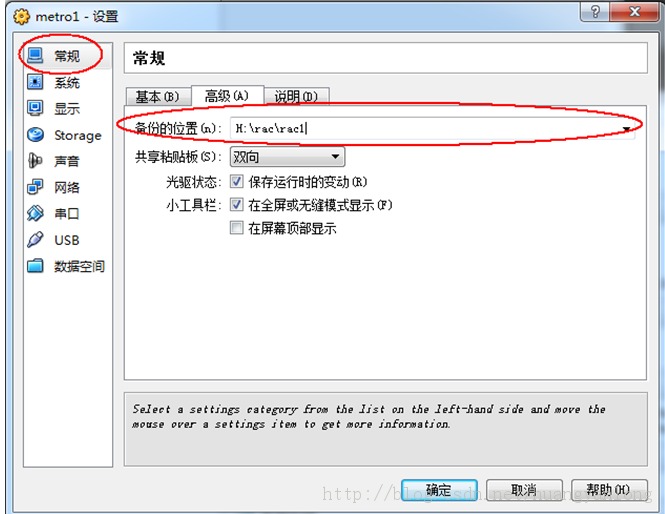

【補充】：vbox修改備份的位置

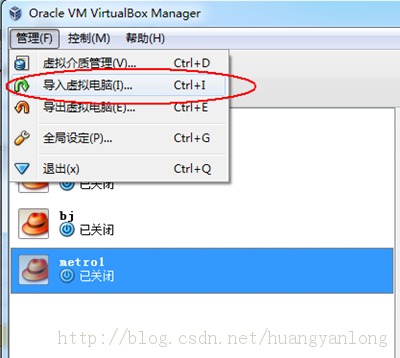

1、導入虛擬電腦

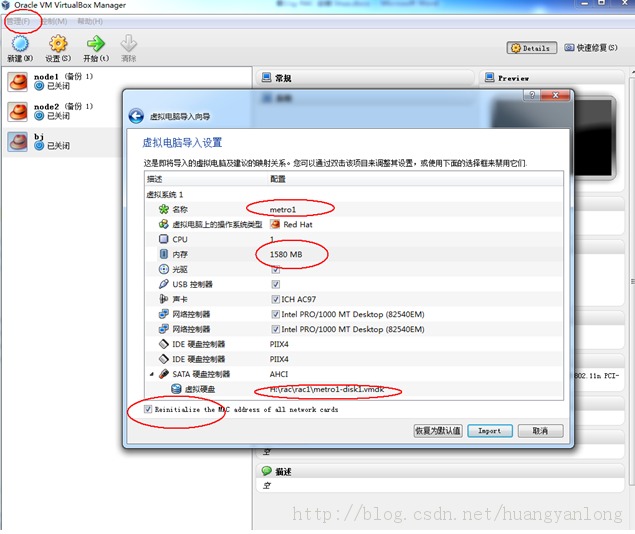

2、修改導入向導相關配置

修改以下內容：

例：

名稱：metro1

內存：1580MB

虛擬硬盤：H:\\rac\rac1\metro1-disk1.vmdk

勾選重新分配MAC地址



3、導入虛擬機界面如下：

配置存儲

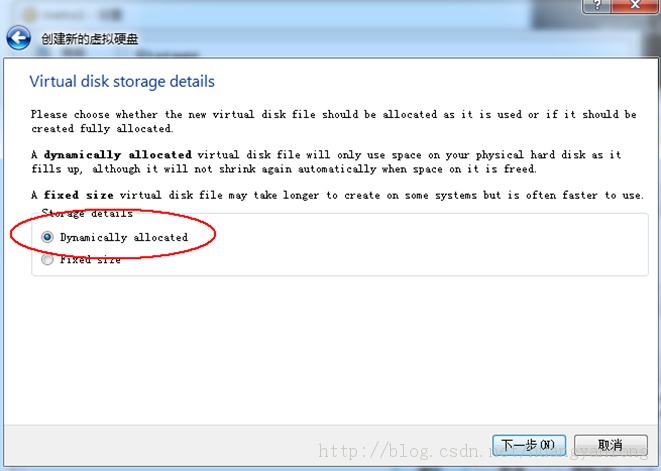

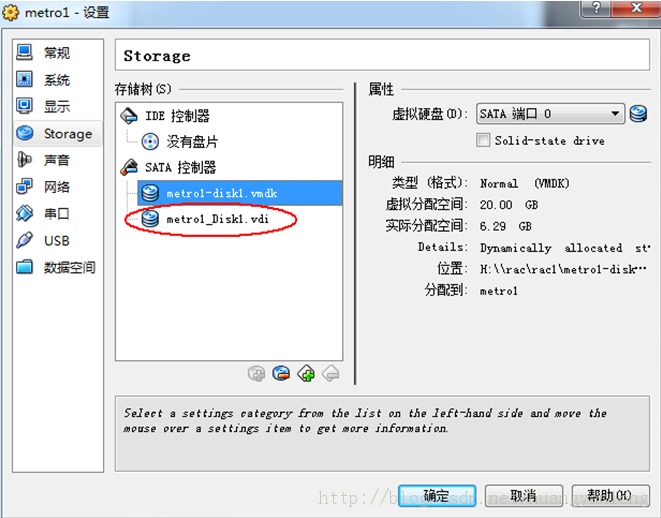

node1添加30G(本地)動態磁盤





node1添加20G(共享)固定磁盤

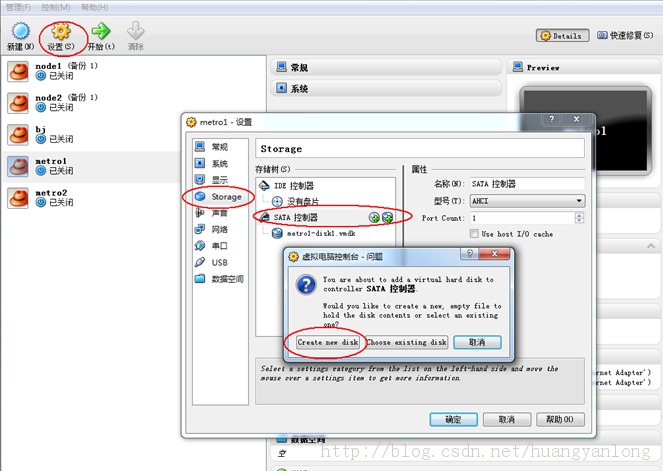

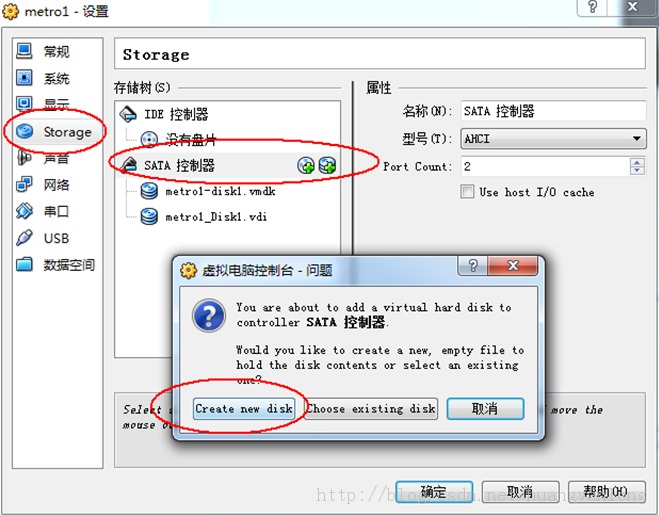

1、創建新的磁盤

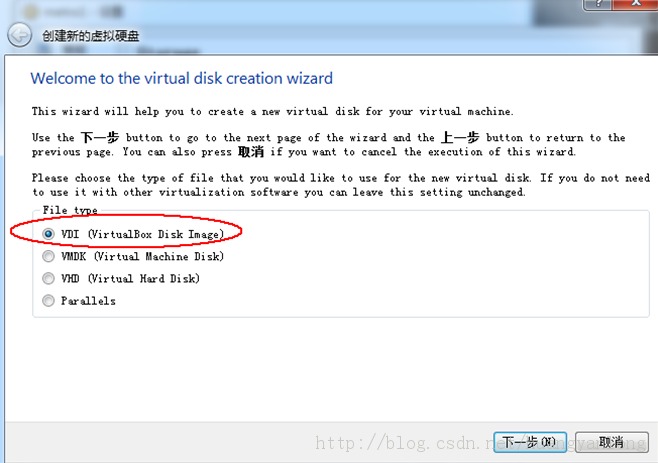

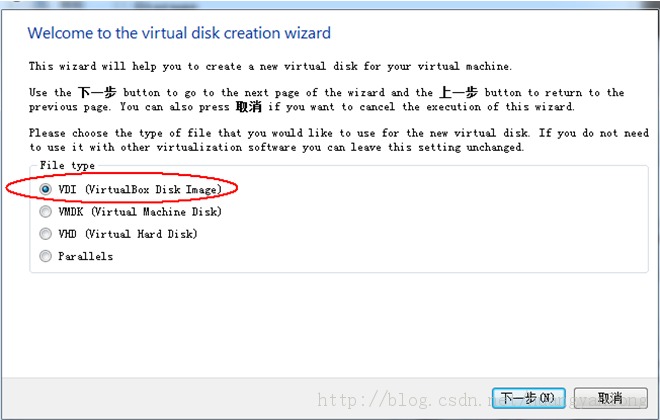

2、選擇VDI磁盤格式



3、選擇固定大小（一定要注意）

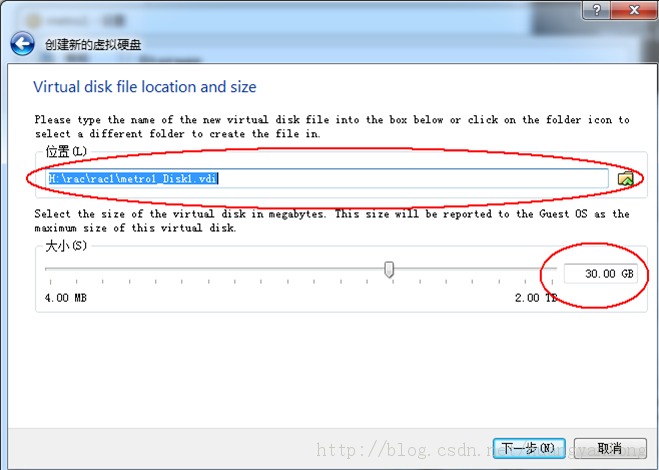

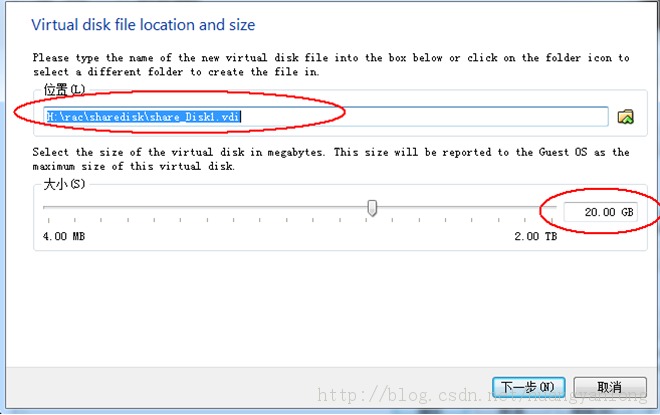

4、設置虛擬磁盤位置信息、大小信息

大小此處設為20G，不必太大，因為是固定尺寸磁盤過大創建時間將會過長。



最後點擊確定。

node2添加30G(本地)動態磁盤

同node1添加30G（本地）磁盤。

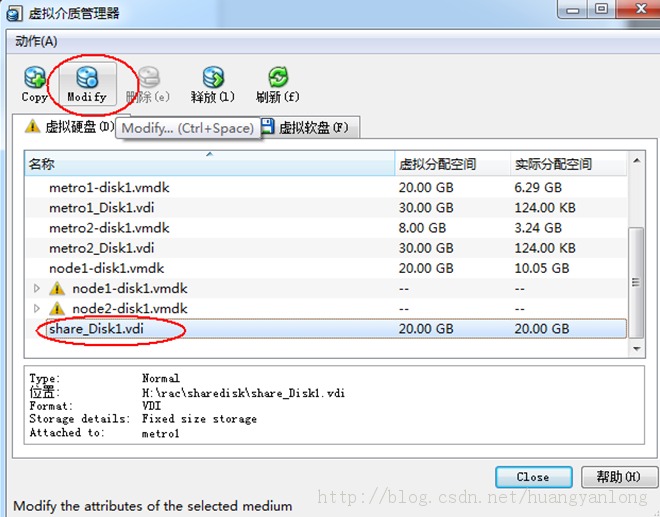

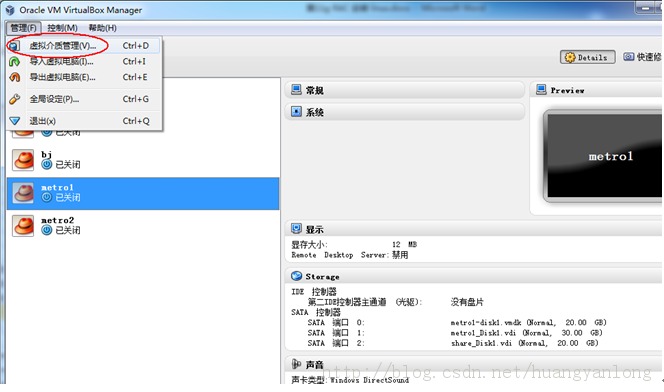

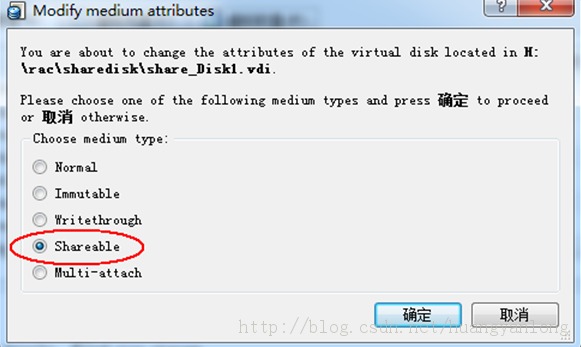

在node1下修改共享磁盤模式

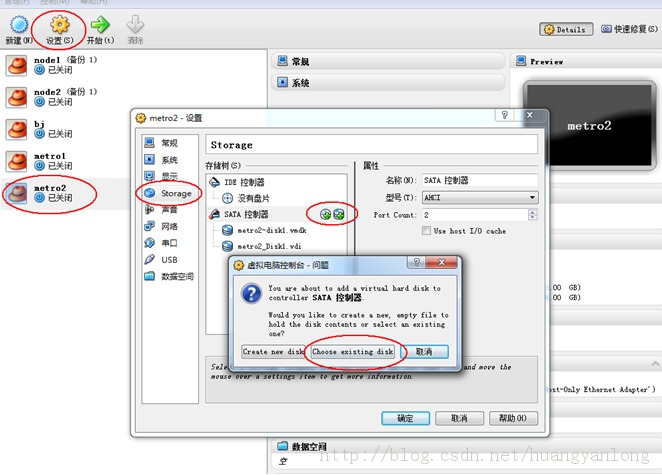

在node2下設置連接共享磁盤



配置網卡

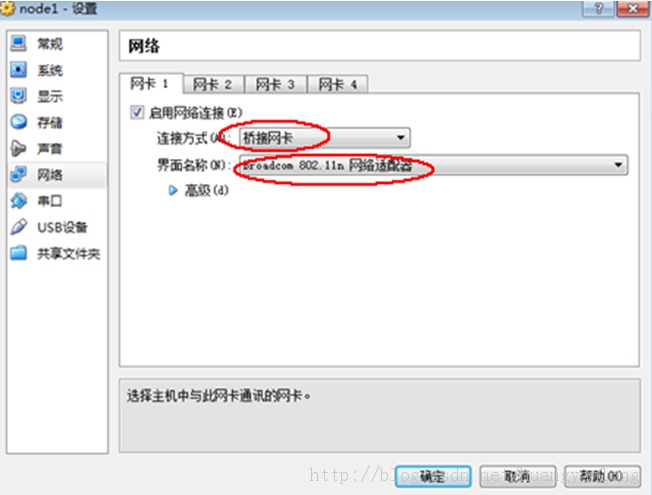

為node1設置Bridged Adapter網卡1

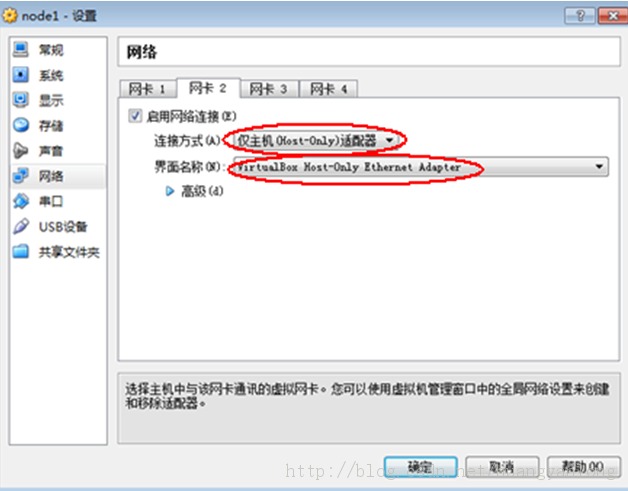

為node1設置Host-onlyEtherent Adapter網卡2



為node2設置Bridged Adapter網卡1

同node1設置BridgedAdapter網卡1

為node2設置Host-only Etherent Adapter網卡2

同node1設置Host-onle Ethernet Adapter網卡2

**************************關於虛擬機的准備工作完成了********************************

**************************後續更新上傳中敬請關注**************************************
