如何用PowerDesigner設計SQL Server數據庫

編輯:更多數據庫知識

   工具:

  Sybase PowerDesigner 12.5

  Microsoft SQL Server 2005

  第一步:概要設計

  打開PowerDesigner軟件,設計“概念數據模型”(Conceptual Data Model):

如何用PowerDesigner設計SQL Server數據庫  幫客之家

  圖1

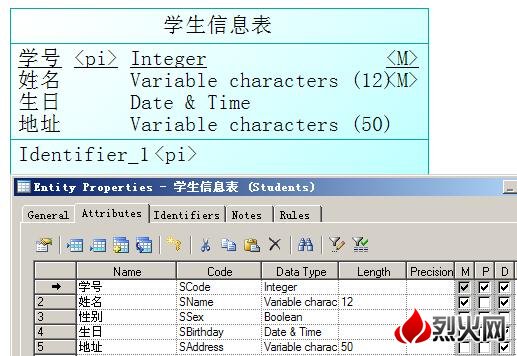

  設計表結構:

  圖2

  在設計屬性(字段)的時候,三個字母(M、P、D)分別表示:

  M:是否為空;(√表示不允許為空)

  P:是否為主鍵;

  D:是否在該軟件的視圖中顯示;

  第二步:詳細設計

  將“概念數據模型”設計的表轉換為“物理數據模型”(Physical Data Model),實際上是從“概要設計”轉換為“詳細設計”,即對表的具體實現。

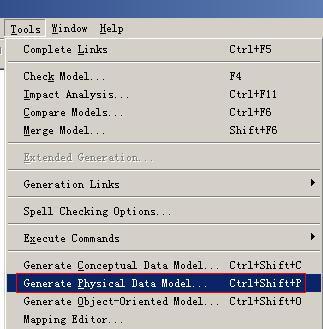

  選擇“Tools”-->“Generate Physical Data Model…”即可。

  圖3

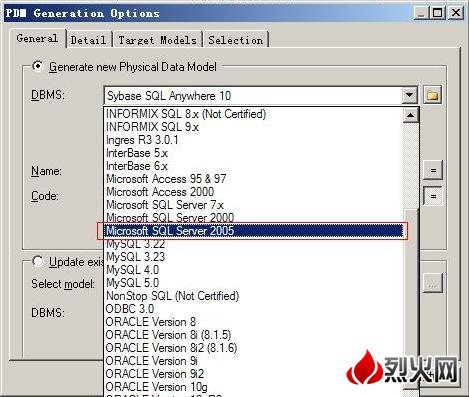

  然後選擇 SQL Server 2005數據庫管理軟件:

  圖4

  點擊“確定”按鈕以後,就產生了對應“SQL Server 2005”數據庫的表、屬性、關系的具體實現。

  第三步:在SQL Server 2005中手動創建數據庫

  比如:我在SQL Server 2005中手動創建數據庫“Students”示例。

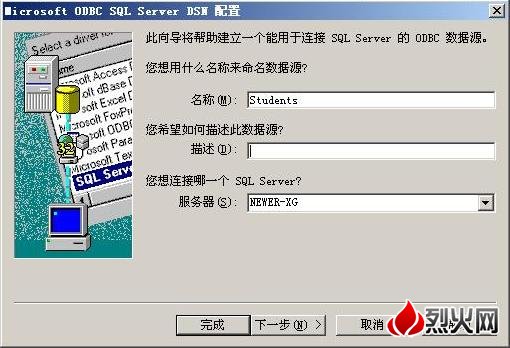

  第四步:在數據源ODBC中配置用戶數據源

  比如:我在用戶數據源中,添加數據庫“Students”的數據源。

  圖5

  第五步:在SQL Server 2005中自動創建表結構

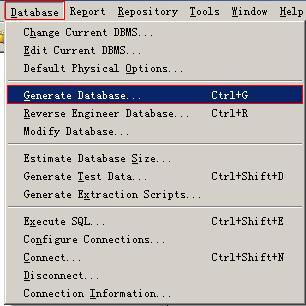

  首先:根據“物理數據模型”(Physical Data Model)自動建立相應的SQL語句:

  圖6

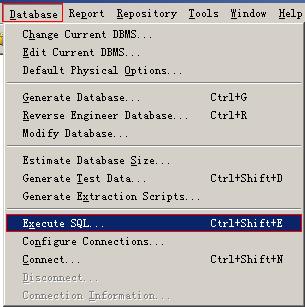

  其次:執行其創建的SQL語句文件,將數據表結構自動創建到SQL Server 2005數據庫中:

  圖7

  完成以上步驟後,刷新SQL Server 2005數據,將會看到你所創建的相關表結構。

  當然,以上兩個步驟(即:圖6和圖7)可以一步完成:

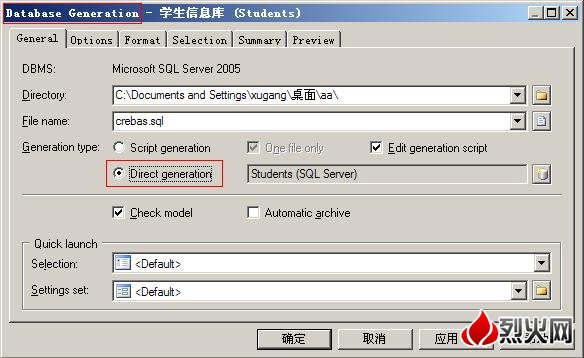

  只要在“Database”à“Database Generation”中,選擇“Direct generation”即可:

  圖8

  這樣,整個使用PowerDesigner設計SQL Server數據庫的步驟,就全部完成!
