很久以前就知道微軟的Petshop的很經典，昨天抽出時間去學習，一開始還真的不適應，什麼成員資格，還真的看不太懂，運行petshop想從登陸學起，但是用戶名和密碼都不知道，後來發現有更注冊的頁面，自己注冊了一個頁面，才發現還得從數據庫出發。花了這麼多時間最終還是回到了數據庫，但是數據庫中一張一張的表格找不到腳本，也不是自己設計的數據庫，完全沒有一點頭緒，後來突然想起來sql有個數據庫關系圖，可以很快的適合數據庫程序員很快的掌握數據庫表之間的關系。於是開始了我的百度之旅，關於數據庫的關系圖的文章還真的很少，於是我開始根據petshop，然後建立數據庫關系圖，開始掌握數據庫關系圖。我點擊MSPetShop4Services這個數據庫，存放著用戶的信息。但是原版的是沒有數據庫關系圖。
首先我們自己動手來新建一張數據庫關系圖吧，找到相應的數據庫（圖1），在第一行中有個數據庫關系圖，我們右擊選擇新建數據庫關系圖(N),如圖2：
(圖1) （圖2）

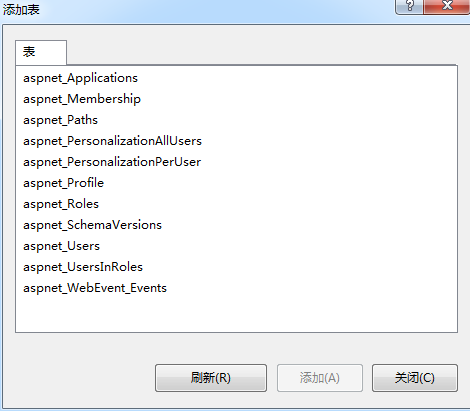

這個時候會跳出一個添加表對話框，這裡我們可以選擇我們想要的表，如果想要全部選中，則這樣操作，先鼠標點重第一個然後按住shift+鼠標點重最後一個，來完成操作。最後表格位子整理一下，然後ctrl+s保存一下，數據關系圖的名字，那麼數據庫關系圖基本建立好了。接下來就是分析了。

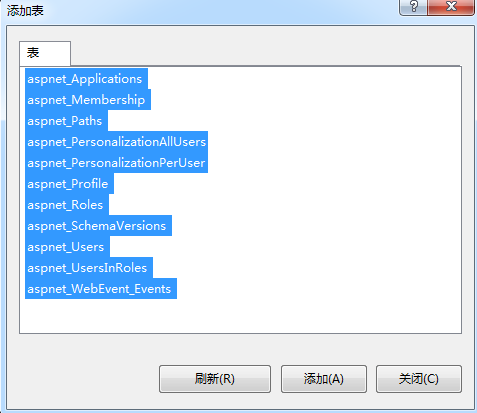

（添加表對話框圖） （選中表對話框圖）

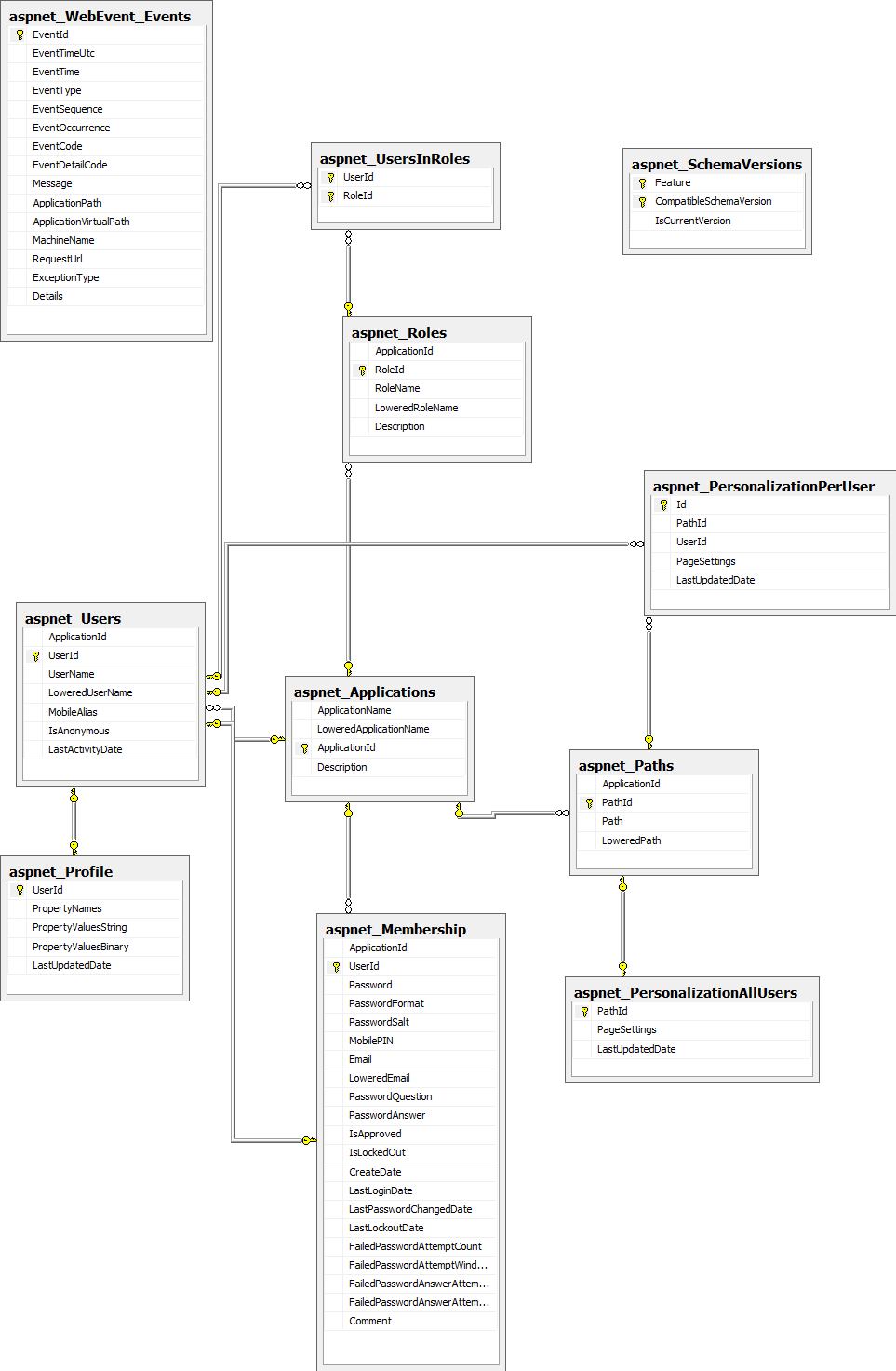

整個MSPetShop4Services數據庫的關系圖。整個這幅圖，是不是看著一張一張的表格了解表之間的關系舒服多了，當然我們還是要看懂整個表的意思，首先最上面的是表名，下面的都是字段，有些字段左邊有個鑰匙，那是主鍵的意思。在表之間有個線連著就說明這兩個表之間存在主鍵和外鍵的關系，其中一半都有鑰匙的指的是主鍵，一個無窮大的符號表示的外鍵。但是不知道細心的朋友有沒有發現一個問題，比如說aspnet_Paths和aspnet_PersonalizationAllUsers表之間的線的兩端都是鑰匙的，我也找了很久資料沒有找到，於是自己寫代碼測試了，到底是什麼意思。
通過自己的代碼了解圖中線的含義：
我自己定義是一個學生選課的關系圖：
sql腳本代碼如下：
復制代碼 代碼如下:
CREATE TABLE Student
(
[Sid] INT NOT NULL PRIMARY KEY, --學生編號
SNAme VARCHAR(10) NOT NULL --學生姓名
)
CREATE TABLE Course(
[Cid] INT NOT NULL PRIMARY KEY, --課程編號
CName VARCHAR(10) NOT NULL --課程名
)
CREATE TABLE SC(
[Sid] INT NOT NULL,
[Cid] INT NOT NULL,
Grade INT NOT NULL, --成績
FOREIGN KEY([SID]) REFERENCES Student2([Sid]),
FOREIGN KEY([CID]) REFERENCES Course2([Cid])
)

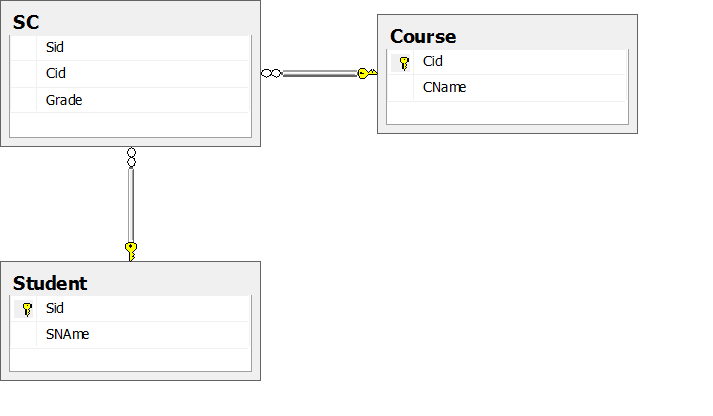

這個數據圖是我們知道的主鍵外鍵的關系，也是符合我們思維的。
接著我在代碼裡面改了一行代碼，圖就變調了，代碼如下：
復制代碼 代碼如下:
CREATE TABLE Student2
(
[Sid] INT NOT NULL PRIMARY KEY, --學生編號
SNAme VARCHAR(10) NOT NULL --學生姓名
)
CREATE TABLE Course2(
[Cid] INT NOT NULL PRIMARY KEY, --課程編號
CName VARCHAR(10) NOT NULL --課程名
)
CREATE TABLE SC2(
[Sid] INT NOT NULL PRIMARY KEY,
[Cid] INT NOT NULL,
Grade INT NOT NULL, --成績
FOREIGN KEY([SID]) REFERENCES Student2([Sid]),
FOREIGN KEY([CID]) REFERENCES Course2([Cid])
)

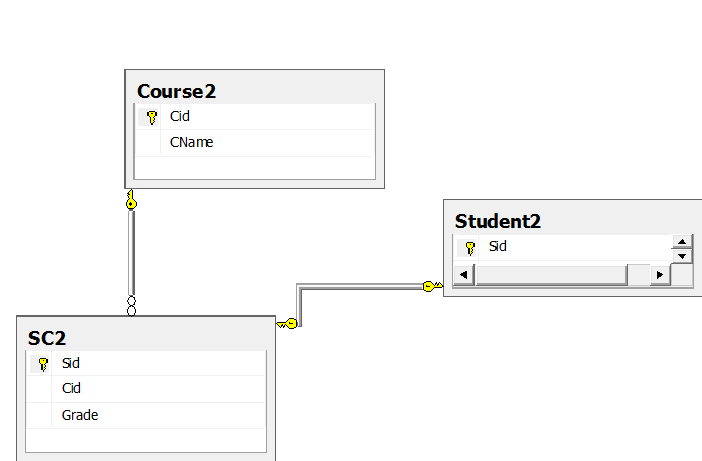

對應的關系圖如下：
我相信你們看到了吧，兩個鑰匙的線段。好了那我們應該了解了吧，我們可以得出這樣的結論，如果一個表中是主鍵，而另一個表中卻是普通的字段，那顯示的效果是一個鑰匙一個無窮大，鑰匙指向主鍵，無窮大指向外鍵，但是當外鍵在另一張表中也作為主鍵，那此時無窮大也變為了鑰匙。此時我們不能看線了。那要怎麼分析主鍵和外鍵呢？別急往下看。這裡介紹兩個方法，第一個比較簡答，我們把鼠標放到這個線上面，他會跳出一行提示，在前面的表名是主鍵，後面的是外鍵，最後的是關系的名字（這個是我自己看表得出的結論），還有一個方法，但是我們事先也要用這個方法，知道這個關系的名字，然後點擊兩個表中隨便的哪一張表，右擊選擇關系，找到相應的關系名，然後選擇右邊的表和列規范，裡面就寫明了主外鍵的關系了。好了就寫到這裡了。
總結：
遇到難的我們先不要怕，從最基本的做起，也可以自己建立測試數據來驗證遇到的新的知識。
