工具：
Sybase PowerDesigner 12.5
Microsoft SQL Server 2005
第一步：概要設計

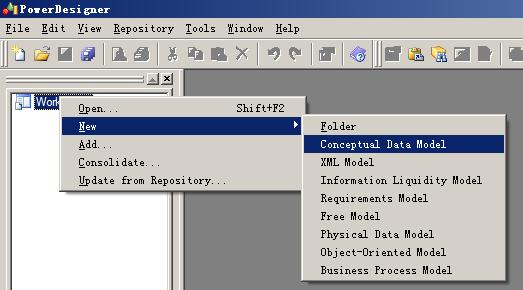

打開PowerDesigner軟件，設計“概念數據模型”(Conceptual Data Model)：
圖1

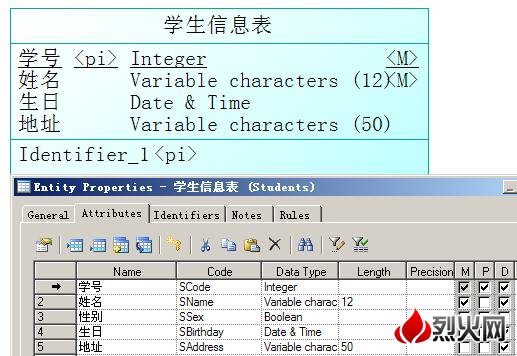

設計表結構：
圖2
在設計屬性(字段)的時候，三個字母(M、P、D)分別表示：
M：是否為空;(√表示不允許為空)
P：是否為主鍵;
D：是否在該軟件的視圖中顯示;
第二步：詳細設計
將“概念數據模型”設計的表轉換為“物理數據模型”(Physical Data Model)，實際上是從“概要設計”轉換為“詳細設計”，即對表的具體實現。

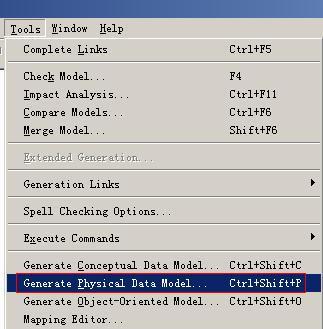

選擇“Tools”-->“Generate Physical Data Model…”即可。
圖3

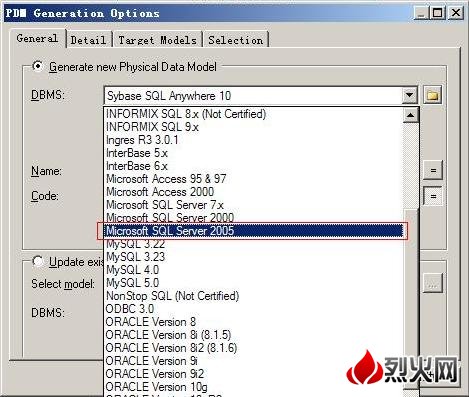

然後選擇 SQL Server 2005數據庫管理軟件：
圖4
點擊“確定”按鈕以後，就產生了對應“SQL Server 2005”數據庫的表、屬性、關系的具體實現。
第三步：在SQL Server 2005中手動創建數據庫
比如：我在SQL Server 2005中手動創建數據庫“Students”示例。
第四步：在數據源ODBC中配置用戶數據源

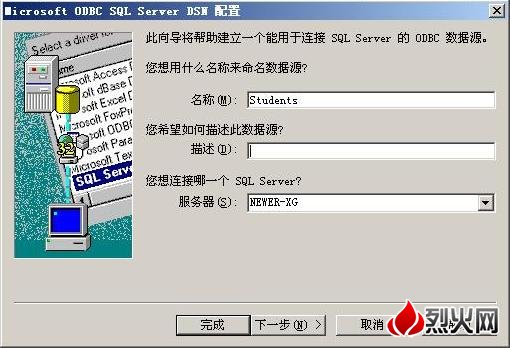

比如：我在用戶數據源中，添加數據庫“Students”的數據源。
圖5
第五步：在SQL Server 2005中自動創建表結構

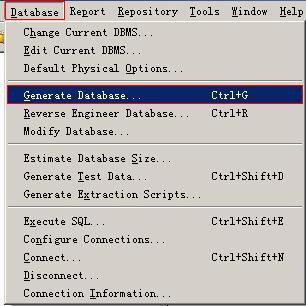

首先：根據“物理數據模型”(Physical Data Model)自動建立相應的SQL語句：
圖6

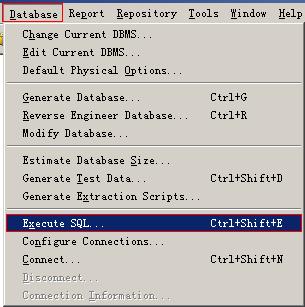

其次：執行其創建的SQL語句文件，將數據表結構自動創建到SQL Server 2005數據庫中：
圖7
完成以上步驟後，刷新SQL Server 2005數據，將會看到你所創建的相關表結構。
當然，以上兩個步驟(即：圖6和圖7)可以一步完成：
只要在“Database”à“Database Generation”中，選擇“Direct generation”即可：
圖8
這樣，整個使用PowerDesigner設計SQL Server數據庫的步驟，就全部完成!
