SQL Server 2008空間數據應用系列四：基礎空間對象與函數應用

編輯：關於SqlServer

一、點（Point）

在 SQL Server 空間數據中，Point 是表示單個位置的零維對象，可能包含 Z（仰角）和 M（度量）值。可以通過下面SQL創建一個點的示例，默認該點的SRID（空間引用標識）為0。

DECLARE @p geometry;
SET @p = geometry::Parse('POINT(30.6666587469201 104.062021177233)');
select @p.STX AS X;
select @p.STY AS Y;

如下SQL命令這創建了包含 Z（仰角）和 M（度量）值的點（Point）實例，其中 Z（仰角）和 M（度量）值可以顯示的指定為“null”。

DECLARE @g geometry;
SET @g = geometry::Parse('POINT(30.6666587469201 104.062021177233 15 3.5)');
--SET @g = geometry::Parse('POINT(30.6666587469201 104.062021177233 null null)');
select @g.STX AS X
select @g.STY AS Y
select @g.Z as Z
select @g.M as M

二、點集合（MultiPoint ）

MultiPoint 是零個點或更多個點的集合。MultiPoint 實例的邊界為空。其實需要使用函數STGeomFromText()來格式化被定義的數據按照OGC標准輸出WKT格式的空間數據結果，也可使用函數STMPointFromText()代替STGeomFromText()的使用，通過如下SQL命令可定義一個點集合對象實例，並使用函數STGeometryN()輸出空間數據結果：

--創建點集合實例
DECLARE @cd geometry;
SET @cd = geometry::STGeomFromText('MULTIPOINT((30.6666587469201 104.062021177233),(29.5076372217973 106.489384971208))',4326);
--SET @cd = geometry::STMPointFromText('MULTIPOINT((30.6666587469201 104.062021177233),(29.5076372217973 106.489384971208))',4326);
select @cd.STGeometryN(1).STAsText() as 重慶;
select @cd.STGeometryN(2).STAsText() as 成都;
---------------------------------------------------------------------------------------
執行輸出結果：
重慶
---------------------------------------------------------------------------------------
POINT (30.6666587469201 104.062021177233)

成都
---------------------------------------------------------------------------------------

POINT (29.5076372217973 106.489384971208)

三、線（LineString）

LineString 是一個一維對象，表示一系列點和連接這些點的線段。一個 LineString 實例必須由至少兩個非重復點組成，也可以為空。線條描述了空間上的兩個或多個點之間的距離，必須有兩個端點，分別為：起止點（StartPoint）和終止點（EndPoint）。如下SQL命令實現了定義重慶到成都兩點之間的線條：

DECLARE @cdline geometry;
SET @cdline = geometry::STGeomFromText('LINESTRING(30.6666 104.06202, 29.50763 106.48938)', 4326);
select @cdline.STAsText() as 重慶_成都
-------------------------------------------------------------------------------------------
重慶_成都
-------------------------------------------------------------------------------------------
LINESTRING (30.6666 104.06202, 29.50763 106.48938)

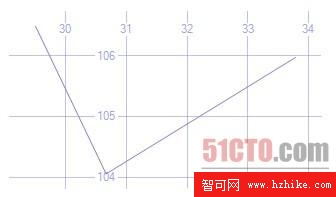

在SQL Server 2008的空間結果中所呈現的效果如下圖所示：

3.1

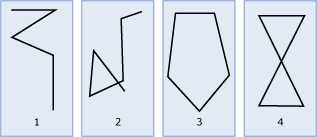

注：線條有多種外觀呈現方式，有非閉合線條、閉合線條以及圖形復雜的線條等多種情況出現。如下圖示。

3.2

四、線集合（MultiLineString）

MultiLineString 是零個或更多 geometry 或 geography LineString 實例的集合。為使 MultiLineString 實例有效，該實例必須滿足以下條件：

1、構成 MultiLineString 實例的所有實例必須都是有效的 LineString 實例。

2、在構成 MultiLineString 實例的 LineString 實例中，不能有兩個實例在某一段間隔上重疊。LineString 實例只能與自身相交或接觸，或者在有限數目的點上與其他 LineString 實例相交或接觸。

通過如下SQL代碼片段演示MultiLineString的具體使用：

DECLARE @ml geometry;
--SET @ml = geometry::Parse('MULTILINESTRING((30.6666 104.06202, 29.50763 106.48938),(30.6666 104.06202,33.78142 105.97914))');
SET @ml = geometry::STGeomFromText('MULTILINESTRING((30.6666 104.06202, 29.50763 106.48938),(30.6666 104.06202,33.78142 105.97914))',4326);
--SET @ml.STSrid = 4326;
select @ml;
select @ml.STIsValid();   --驗證ml對象是否為正確的空間對象

五、多邊形（Polygon ）

Polygon 是存儲為一系列點的二維表面，這些點定義一個外部邊界環和零個或多個內部環。可以從至少具有三個不同點的環中構建一個 Polygon 實例。以下SQL命令演示了如何創建多邊形以及求多邊形的面積函數的應用。

--創建多邊形
DECLARE @pg geometry;
SET @pg = geometry::STPolyFromText('POLYGON((0 0, 0 3, 3 3, 3 0, 0 0), (1 1, 1 2, 2 1, 1 1))', 10);
select @pg;
select @pg.STArea(); --求得多邊形的面積

六、多邊形集合（MultiPolygon）

多邊形集合（MultiPolygon ）實例是零個或更多個 Polygon 實例的集合。下面的SQL命令演示了定義一個多邊形集合對象並返回第一個對象的WKT。

--創建多邊形集合,並返回第一個多邊形的WKT
DECLARE @mpg geometry;
SET @mpg = geometry::Parse('MULTIPOLYGON(((1 1, 1 2, 2 1, 1 1)), ((9 9, 9 10, 10 9, 9 9)))');
SELECT @mpg.STGeometryN(1).STAsText();
---------------------------------------------------------------------------------------------
執行輸出結果：
POLYGON ((1 1, 1 2, 2 1, 1 1))

七、空間對象集合（GeometryCollection ）

GeometryCollection 是零個或更多個 geometry 或 geography 實例的集合。GeometryCollection 可以為空。以下SQL演示了定義一個帶有一個點（Point）實例和一個多邊形（Polygon）實例的空間對象集合對象。

--空間集合
DECLARE @ggc geometry;
SET @ggc= geometry::STGeomCollFromText('GEOMETRYCOLLECTION(POINT(3 3 1), POLYGON((0 0 2, 1 10 3, 1 0 4, 0 0 2)))', 1);
select @ggc;
select @ggc.STAsText();        --輸出WKT文本（不帶Z,M值）
select @ggc.ToString();        --輸出對象原字符串（帶Z,M值）
---------------------------------------------------------------------------------------------
執行輸出結果：
---------------------------------------------------------------------------------------------
0x010000000105050000000000000000000840000000000000084000000000000000000000000000000000000000000000F03F0000000000002440000000000000F03F000000000000000000000000000000000000000000000000000000000000F03F0000000000000040000000000000084000000000000010400000000000
---------------------------------------------------------------------------------------------
GEOMETRYCOLLECTION (POINT (3 3), POLYGON ((0 0, 1 10, 1 0, 0 0)))
---------------------------------------------------------------------------------------------
GEOMETRYCOLLECTION (POINT (3 3 1), POLYGON ((0 0 2, 1 10 3, 1 0 4, 0 0 2)))

八、SQL Server 2008函數應用

SQL Server 2008中針對地理空間數據、對象、實例提供了非常豐富的內置函數，使用這些函數可以快速的完成一系列的空間數據分析。關於這些函數的具體使用這裡就不逐一介紹，本文中也相應的使用了幾個常用的OGC靜態幾何圖形方法，以後的博文使用中會根據使用情況再做介紹，詳細請大家查閱MSDN，本文末也提供了相關參考資料的鏈接。下面代碼演示了測距重慶到成都兩點之間坐標的距離（單位：米）。

DECLARE @chongqing geography = geography::Point(30.6666587469201,104.062021177233, 4326)
DECLARE @chengdu geography = geography::Point(29.5076372217973, 106.489384971208, 4326)
SELECT @chongqing.STDistance(@chengdu)
-----------------------------------------------------------------------------------------
執行結果為：266943.740244237
