PowerDesigner教程(五)——概念數據模型

編輯:關於SqlServer
目標:
本文主要介紹數據項、新增數據項、數據項的唯一性代碼選項和重用選項等。

一、數據項
數據項(Data Item)是信息存儲的最小單位,它可以附加在實體上作為實體的屬性。
注意:模型中允許存在沒有附加至任何實體上的數據項。

二、新建數據項
1)使用“Model”---> Data Items 菜單,在打開的窗口中顯示已有的數據項的列表,點擊 “Add a Row”按鈕,創建一個新數據項,如圖所示


2)當然您可以繼續設置具體數據項的Code、DataType、Length等等信息。這裡就不再詳細說明了。

三、數據項的唯一性代碼選項和重用選項

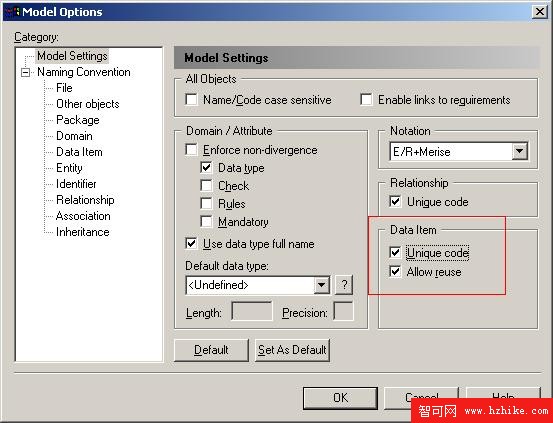

使用Tools--->Model Options->Model Settings。在Data Item組框中定義數據項的唯一性代碼選項(Unique Code)與重用選項(Allow Reuse)。
注意:
如果選擇Unique Code復選框 ,每個數據項在同一個命名空間有唯一的代碼,而選擇Allow reuse ,一個數據項可以充當多個實體的屬性。


四、在實體中添加數據項
1)雙擊一個實體符號,打開該實體的屬性窗口。

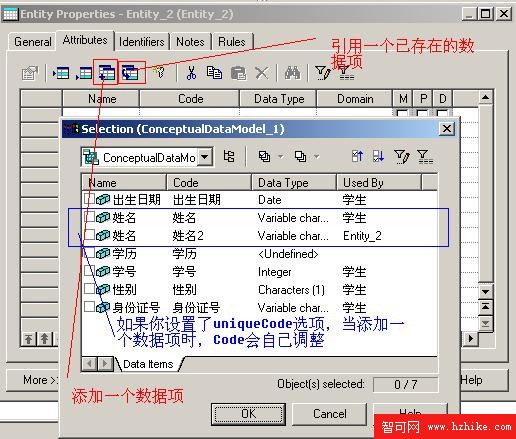

2)單擊Attributes選項卡,打開如下圖所示窗口


注意:
Add a DataItem 與 Reuse a DataItem的區別在於
Add a DataItem 情況下,選擇一個已經存在的數據項,系統會自動復制所選擇的數據項。如果您設置了UniqueCode選項,那系統在復制過程中,新數據項的Code會自動生成一個唯一的號碼,否則與所選擇的數據項完全一致。


Reuse a DataItem情況下,只引用不新增,就是引用那些已經存在的數據項,作為新實體的數據項。
