PowerDesigner教程(四)——概念數據模型

編輯:關於SqlServer

目標:
本文主要介紹如何定義實體的主、次標識符。

一、標識符
標識符是實體中一個或多個屬性的集合,可用來唯一標識實體中的一個實例。要強調的是,CDM中的標識符等價於PDM中的主鍵或候選鍵。
每個實體都必須至少有一個標識符。如果實體只有一個標識符,則它為實體的主標識符。如果實體有多個標識符,則其中一個被指定為主標識符,其余的標識符就是次標識符了。

二、如果定義主、次標識符

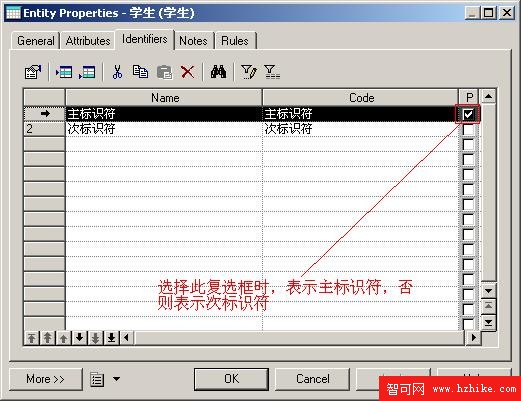

1)選擇某個實體雙擊彈出實體的屬性對話框。在IdentifIErs選項卡上可以進行實體標識符的定義。如下圖所示

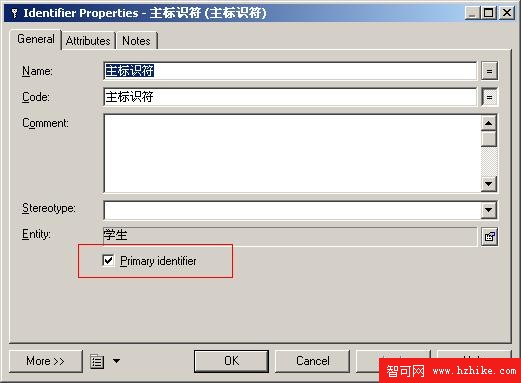

2)選擇第一行“主標識符”,點擊屬性按鈕或雙擊第一行“主標識符”,彈出屬性對話框,如圖所示

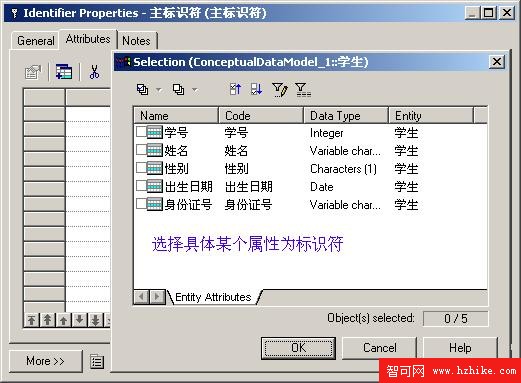

3)選擇"Attributes"選項卡,再點擊“Add Attributes”工具,彈出如圖所示窗口,選擇某個屬性作為標識符就行了。
